理解「sketchup轉cad」的關鍵：無縫轉換您的設計成果

在建築設計、室內裝修、景觀規劃乃至於產品開發等領域，SketchUp以其直觀快速的建模能力，成為許多專業人士和學生首選的3D軟體。然而，當設計進入到施工圖繪製、精確尺寸標註、與結構機電等其他專業協作時，AutoCAD（或其他CAD軟體）的精準性與專業繪圖功能便顯得不可或缺。

這正是「sketchup轉cad」成為一個核心議題的原因。將SketchUp模型轉換為CAD格式（如DWG或DXF），不僅能實現跨軟體協同作業，更能為您的設計成果提供更詳細、更標準化的文件基礎。本文將深入探討如何高效、精準地完成SketchUp到CAD的轉換，並分享最佳實踐與常見問題的解決方案。

為何需要將SketchUp檔案轉換為CAD格式？

從SketchUp到CAD的檔案轉換並非多餘的步驟，它承載著多重重要的專業需求：

  • 精準的施工圖與工程圖： CAD軟體在精確繪製二維平面圖、立面圖、剖面圖以及詳細尺寸標註方面擁有無可比擬的優勢。SketchUp雖然能出圖，但在處理複雜的圖層管理、線型、文字樣式和工程符號方面，遠不如CAD專業。
  • 跨專業協作： 建築師、結構工程師、機電工程師、室內設計師等不同領域的專業人士，往往以DWG或DXF格式進行圖面交換。將SketchUp模型轉換為CAD格式，能確保您的設計能被其他專業順利導入、參考與疊圖，實現資訊共享與整合。
  • 製造與加工： 對於需要CNC加工、雷射切割等製造過程的產品或構件，CAD檔案提供更精確的幾何資訊，是機器識別和操作的基礎。
  • 歷史資料歸檔與兼容性： 許多企業和專案的標準作業流程中，CAD檔案是最終的交付成果。將SketchUp設計轉換並歸檔為CAD格式，有助於長期管理與未來參考。

核心教學：如何將SketchUp模型轉換為CAD（DWG/DXF）

將SketchUp檔案轉換為CAD格式，最常用且最推薦的方式是利用SketchUp Pro版本內建的匯出功能。以下是詳細步驟與考量：

方法一：使用SketchUp Pro的原生匯出功能

請注意，SketchUp免費版（如Web版）通常不提供直接匯出DWG/DXF格式的功能。這項功能是SketchUp Pro版本的一大優勢。

匯出2D平面或立面圖（2D Graphic）

這種方式常用於從SketchUp模型中產生平面圖、立面圖、剖面圖等工程視圖。

  1. 設定視角與場景： 在SketchUp中，先將模型調整到您希望匯出的視角（例如頂視圖、前視圖等）。建議使用「平行投影」（菜單：相機 > 平行投影）以避免透視變形，這對於工程圖至關重要。
  2. 建立場景（選用但推薦）： 為了精確控制匯出的內容和視角，您可以為每個要匯出的圖面建立一個「場景」（視窗 > 場景），例如「平面圖」、「立面A」、「剖面B」等。這有助於鎖定視角、圖層可見性及樣式設定。

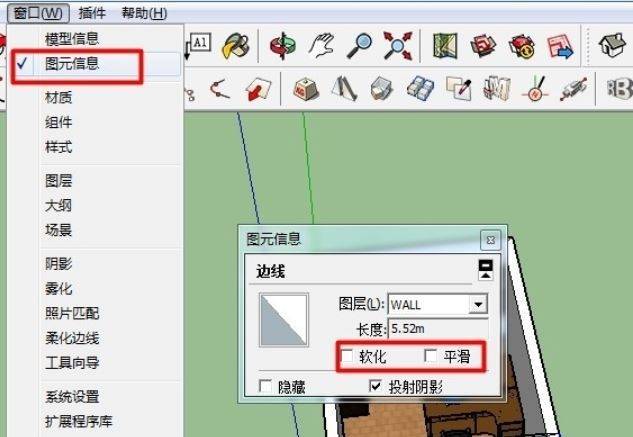

  3. 整理圖層（重要）： 在匯出前，務必妥善管理SketchUp中的圖層（舊版稱「圖層」，新版稱「標籤」）。將不同類型的物件（牆體、門窗、家具、尺寸標註等）歸入不同的圖層。這將使轉換後的CAD檔案擁有清晰的圖層結構，便於在CAD中進行管理和編輯。
  4. 執行匯出命令：

    • 點擊菜單：檔案 > 匯出 > 2D 圖形…（File > Export > 2D Graphic…）。
    • 在彈出的「匯出2D圖形」對話框中，選擇您希望儲存檔案的位置。
    • 在「儲存類型」下拉選單中，選擇 AutoCAD DWG Files (*.dwg) 或 AutoCAD DXF Files (*.dxf)。
  5. 設定匯出選項（Options）：

    • 點擊「儲存」按鈕旁的「選項…」（Options…）按鈕。
    • Drawing Scale (繪圖比例尺):
      • Full Scale (1:1): 這是最推薦的選項。它會將您的SketchUp模型按照實際尺寸匯出，在CAD中可直接進行精確操作。您只需要確保SketchUp中的單位與您期望的CAD單位一致（例如，如果SketchUp是毫米，CAD也是毫米）。
      • 指定比例： 如果您需要直接匯出成帶有特定圖紙比例的DWG，可以在這裡設定。但通常建議匯出1:1，然後在CAD中設定圖紙空間或列印比例。
    • AutoCAD Version (AutoCAD版本): 選擇一個您目標CAD軟體能夠兼容的DWG版本。通常選擇較舊的版本（如AutoCAD 2013或更早）能提高兼容性。
    • Line Options (線條選項):
      • Section Lines: 控制剖面線的粗細和顏色。
      • Edges: 控制模型邊線的粗細和顏色。
      • Extension Edges: 控制延伸邊線的顯示。
    • Always prompt for DWG options: 建議勾選，確保每次匯出都能檢查設定。
  6. 完成匯出： 設定完成後，點擊「確定」然後再點擊「儲存」，即可完成2D圖形的匯出。

匯出3D模型（3D Model）

這種方式用於將整個SketchUp三維模型轉換為三維DWG或DXF檔案，便於在CAD軟體中進行三維視圖操作或生成剖面。

  1. 整理模型： 與匯出2D圖形類似，確保您的模型結構清晰，圖層（標籤）管理良好。特別是對於複雜的模型，建議清除未使用的組件、材質等（視窗 > 模型資訊 > 統計 > 清除未使用的），以減小檔案大小。
  2. 執行匯出命令：

    • 點擊菜單：檔案 > 匯出 > 3D 模型…（File > Export > 3D Model…）。
    • 在彈出的「匯出模型」對話框中，選擇儲存位置。
    • 在「儲存類型」下拉選單中，選擇 AutoCAD DWG Files (*.dwg) 或 AutoCAD DXF Files (*.dxf)。
  3. 設定匯出選項（Options）：

    • 點擊「儲存」按鈕旁的「選項…」（Options…）按鈕。
    • Export Faces: 匯出模型的面。
      • As Polygons: 將面匯出為多邊形網格（常用且推薦）。
      • As Polyface Meshes: 匯出為多面體網格。
    • Export Edges: 匯出模型的邊線。
    • Preserve Drawing Origin: 保持原始座標點，在多個檔案協作時非常有用。
    • AutoCAD Version (AutoCAD版本): 同樣選擇兼容性較高的版本。
    • Units (單位): 確保SketchUp模型單位與匯出的單位一致，例如都選擇「毫米」或「公尺」。
    • Merge Coplanar Faces (合併共面): 勾選此選項可以將同一個平面上的多個面合併為一個，有助於減少CAD檔案的複雜度。
    • Explode Polygons: 如果勾選，多邊形會被分解成獨立的線段。通常不建議勾選，除非您需要在CAD中對每個線段進行單獨操作。
  4. 完成匯出： 設定完成後，點擊「確定」然後再點擊「儲存」，即可完成3D模型的匯出。

方法二：使用SketchUp擴展程式（Extension Warehouse）

SketchUp的擴展程式倉庫提供了許多第三方開發的插件，可以增強SketchUp的匯出能力。有些插件提供更細緻的控制選項，或者支持更多特定的CAD格式。

範例： 部分高級插件如 SimLab DWG Exporter for SketchUp 或類似的CAD Exporter工具，可能提供更優化的幾何轉換、材質映射、圖塊處理等功能。您可以在SketchUp Extension Warehouse中搜尋「DWG exporter」或「CAD export」找到相關工具。

使用步驟大致如下：

  1. 從SketchUp Extension Warehouse安裝選定的匯出插件。
  2. 依照插件的說明文檔，設定匯出選項。
  3. 執行插件的匯出命令。

方法三：第三方轉換軟體或線上工具

市面上也有一些獨立的第三方轉換軟體或線上服務，聲稱可以將Sketchup的SKP檔案轉換為DWG/DXF。然而，這些工具通常存在以下限制：

  • 準確性問題： 可能會出現幾何失真、圖層丟失或材質無法轉換等問題。
  • 安全性考量： 上傳模型檔案到線上轉換服務可能存在資料隱私風險。
  • 功能受限： 通常無法提供像SketchUp Pro原生匯出那樣細緻的控制選項。

建議： 除非您沒有SketchUp Pro版本且僅需非常基礎的轉換，否則不建議將此作為主要方法。

「sketchup轉cad」的最佳實踐與優化技巧

要讓「sketchup轉cad」的過程更順暢，並確保轉換後的CAD檔案品質優良，以下是一些關鍵的優化技巧：

匯出前在SketchUp中的準備工作：

  1. 模型清理與簡化：

    • 清除未使用的： 進入視窗 > 模型資訊 > 統計 > 清除未使用的。這將刪除模型中未使用的組件、材質、樣式等，有效減小檔案大小。
    • 減少面數： 對於不影響整體視覺效果的複雜細節（如複雜的裝飾線條、高面數的樹木或人物模型），考慮用較簡潔的模型替換，或在匯出前隱藏。
    • 檢查幾何問題： 使用一些檢測工具（如Extension Warehouse中的Solid Inspector）檢查模型是否存在斷裂邊緣、多餘面、重複幾何等問題，這些問題可能導致CAD轉換失敗或產生錯誤。
  2. 嚴謹的圖層（標籤）管理：

    • 這是將SketchUp模型轉換為有用CAD檔案的最關鍵步驟之一。
    • 將模型中的不同元素明確歸類到不同的圖層。例如：牆體、門窗、家具、柱子、屋頂、尺寸標註、文本等都應有其獨立的圖層。
    • 在CAD中，這些圖層會被完整保留，便於您在CAD中獨立控制每個元素的顯示與編輯。
  3. 設定正確的單位：

    • 在SketchUp中，進入視窗 > 模型資訊 > 單位，確保您的模型單位（如毫米、公尺）與您期望匯入CAD的單位一致。
    • 這能避免匯入CAD後比例不符的問題。
  4. 利用「群組」和「組件」：

    • 在SketchUp中，將相關聯的幾何線面製作成「群組」或「組件」。這有助於保持模型的整潔性，並在某些情況下能幫助CAD更好地識別單元。
    • 但請注意，過於複雜的嵌套群組在轉換為DWG時，可能在CAD中顯示為零散的線段而非「塊」（Block），這需要在CAD中進一步處理。
  5. 設定「樣式」（Styles）和「邊線顯示」：

    • 在SketchUp中，進入視窗 > 樣式。
    • 對於2D匯出，建議選擇一個簡單的樣式，關閉「邊線粗細」、「邊線延伸」等視覺效果，只保留最基本的邊線。這能確保匯出到CAD的線條更加清晰。
    • 在匯出選項中，可以進一步控制線條的粗細和顏色。

匯出過程中的考量：

  1. 選擇合適的AutoCAD版本： 在匯出選項中，選擇一個較舊的AutoCAD版本（例如2013、2010或2007）能最大程度地確保兼容性，特別是當您不確定目標CAD軟體版本時。
  2. 精確選擇2D或3D匯出：

    • 如果您只需要平面圖、立面圖等，務必選擇「2D 圖形」匯出，並設定好視角和平行投影。
    • 如果您需要完整的3D模型在CAD中進行後續操作，則選擇「3D 模型」匯出。
  3. 掌握「比例尺」設定： 對於2D圖形匯出，再次強調「Full Scale (1:1)」的重要性。這能確保您匯出的DWG檔案是真實尺寸，在CAD中不需要再進行縮放調整，大大減少錯誤。

匯入CAD後的處理與驗證：

  1. 檢查單位與比例： 將DWG檔案匯入CAD後，立即使用CAD中的「DIST」（距離）命令或「MEASUREGEOM」（測量幾何）命令，測量一個已知尺寸的物件，確保匯入的比例正確無誤。如果比例不對，使用「SCALE」（比例）命令進行調整。
  2. 清理DWG檔案：

    • 使用CAD的「PURGE」（清除）命令，清除檔案中未使用的圖層、線型、文字樣式、塊定義等，以減小檔案大小並提高效能。
    • 使用「AUDIT」（審核）命令，檢查並修復檔案中的錯誤。
  3. 圖層管理： 檢查匯入的圖層名稱是否清晰，是否與您的需求一致。在CAD中，您可以對這些圖層進行進一步的更名、合併或調整顏色、線型。
  4. 將零散的線段合併為「塊」（Block）：

    • 從SketchUp匯出的DWG，特別是複雜的組件，在CAD中可能顯示為一堆零散的線段。
    • 您可以利用CAD的「BLOCK」（塊）命令，將相關的線段和面重新定義為塊，便於重複使用和統一編輯。
    • 對於2D匯出的圖面，如果您希望牆體、門窗等形成閉合的多段線（polyline），可能需要手動在CAD中描繪或使用PEDIT命令。
  5. 調整線條粗細與顏色： 在CAD中，您可以根據出圖需求，設定圖層的線條粗細（lineweight）和顏色，以符合工程圖的標準。

常見問題（FAQ）

以下是關於「sketchup轉cad」的一些常見問題與簡要回答：

如何將SketchUp模型完整匯出到CAD中？

要將SketchUp模型完整匯出到CAD（DWG/DXF），最推薦且最有效的方法是使用SketchUp Pro版本內建的「匯出 > 3D 模型」功能。在匯出前，請務必整理好模型結構、妥善管理圖層（標籤），並在匯出選項中選擇正確的AutoCAD版本和單位，確保選取「匯出面」和「匯出邊線」，同時勾選「合併共面」以獲得較佳效果。匯入CAD後，記得檢查比例並進行必要的清理。

為何我的SketchUp匯出到CAD後比例會跑掉？

SketchUp匯出到CAD後比例不符，最常見的原因是匯出時未選擇「Full Scale (1:1)」或單位設定不一致。在SketchUp匯出2D圖形時，務必在「選項」中勾選「Full Scale」。同時，請確保SketchUp的模型單位（例如公尺、毫米）與您希望在CAD中使用的單位設定一致。如果已經匯出且比例錯誤，可以在CAD中使用「SCALE」命令進行調整。

SketchUp免費版可以將檔案轉換為CAD格式嗎？

SketchUp免費版（如Web版）通常不直接支援匯出DWG或DXF格式。 這項功能是SketchUp Pro專業版才提供的。如果您只有免費版，可能需要考慮升級到Pro版，或尋找第三方轉換工具（但準確性和可靠性不如Pro版原生功能），或請擁有Pro版的朋友協助轉換。

轉換後的CAD檔案為何會有許多獨立線段而不是完整的物件？

這是一個非常常見的現象。SketchUp的幾何結構在轉換為DWG時，特別是從「組件」或「群組」匯出後，在CAD中往往會分解成獨立的線段或零散的多邊形，而不是像CAD中的「塊」（Block）或「多段線」（Polyline）。這是因為SketchUp的結構與CAD的實體定義方式不同。您可以在CAD中利用「BLOCK」命令將這些相關的線段重新定義為塊，或使用「PEDIT」命令將相連的線段合併為多段線。

除了DWG/DXF，還有哪些常見的SketchUp轉CAD方式？

除了最常用的DWG和DXF格式外，SketchUp本身或透過第三方擴展程式也可能支援匯出其他與CAD相關的格式，例如：

  • PDF： SketchUp Pro可以匯出PDF格式的2D圖形，這對於快速分享和列印設計概覽非常有用，但PDF本身不是CAD的編輯格式。
  • OBJ/FBX等三維模型格式： 雖然不是直接的CAD格式，但許多CAD軟體（尤其是較新的版本或基於BIM的軟體）可以匯入這些常見的三維模型格式，並在其中進行操作。
  • 各種特定插件支援的格式： 部分SketchUp Extension Warehouse中的插件可能支援匯出為Revit兼容的RVT格式、IFC格式（建築資訊模型標準），或更專用的製造業CAD格式，這取決於插件的功能。

結語

「sketchup轉cad」是將設計概念轉化為可執行工程文件的關鍵橋樑。透過掌握SketchUp Pro的原生匯出功能、遵循上述的最佳實踐和優化技巧，您可以大幅提高轉換的效率和品質，確保您的設計成果在不同軟體平台之間無縫流轉，為您的專案帶來更流暢的協作體驗。精確的資料交換不僅能節省時間，更能避免因資料遺失或格式不兼容而產生的錯誤，最終提升整體設計與施工的品質。
