Probe Card Wafer是什麼？深入解析半導體測試關鍵元件的奧秘

Byadmin

您是不是在為 semiconductor industry (半導體產業) 的某個環節感到困惑，特別是當您聽到「probe card wafer」這個詞時，心裡想著「probe card wafer 是什麼？」別擔心！這可是半導體製造流程中至關重要的一環，它扮演著將測試訊號傳遞到晶圓 (wafer) 上成千上萬個微小晶片 (die) 的橋樑角色。如果沒有它，我們就無法確保生產出來的每一顆晶片都符合規格，更別提能安穩地使用手機、電腦裡面的各種晶片了。簡單來說，probe card wafer 就是承載著精密探針 (probe pins) 的基板，用於在晶圓測試 (wafer sort) 階段，對每一顆未切割的晶片進行電氣性能的檢測。 這樣一來，才能在後續的封裝 (packaging) 步驟前，篩掉不合格的晶片，大大節省成本。

深入剖析：Probe Card Wafer 的構成與重要性

要理解 probe card wafer，我們得先從它的「名字」說起。 「Probe Card」顧名思義，就是「探針卡」，而「Wafer」則是我們熟知的「晶圓」。所以，probe card wafer，實際上指的是一種特殊的探針卡，它的設計和用途是專門針對未切割的晶圓進行測試的。與用於測試已切割成獨立封裝的晶粒 (die) 的探針卡相比，probe card wafer 通常需要處理更大的面積，以及更高的探針密度，以一次性測試晶圓上的大量晶片。

為什麼它這麼重要呢？讓我來跟您好好說說。半導體製造過程極其複雜且成本高昂，從數十億甚至上兆的設備投資，到高度精密的製程技術，每一個環節都容不得半點差池。晶圓上的每一個小小的晶片，都蘊藏著複雜的電路設計。在尚未切割成獨立晶片之前，對整個晶圓進行全面的電氣測試，是最具效率的方式。這個測試的重責大任，就落在了 probe card wafer 的身上。它就像一位細心又精準的醫生，透過其上面的無數根細如髮絲的探針，輕輕觸碰晶圓上每一個晶片的測試點 (test pads)，傳輸測試訊號，並接收回傳的結果。這樣才能判斷出，這批晶圓上的晶片，有沒有「生病」，也就是說，有沒有達到設計的要求。

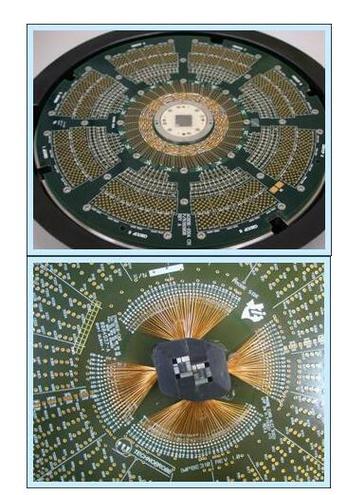

Probe Card Wafer 的關鍵組成要素

要讓 probe card wafer 能夠順利完成任務，裡面可是有不少學問和精密零件的。讓我幫您一一拆解，看看它到底是由哪些「零件」組成的：

  • 基板 (Substrate)： 這是 probe card wafer 的骨架，通常由高品質的陶瓷 (ceramic)、玻璃纖維 (fiberglass) 或其他高穩定性的材料製成。基板的選擇直接影響到 probe card 的尺寸、穩定性、導熱性以及訊號傳輸的品質。它必須能夠承受測試過程中的機械應力 (mechanical stress) 和溫度變化，同時確保探針的精確定位。
  • 導線層 (Conductive Layers)： 在基板上，會有多層精密的金屬導線，就像微型的電路板一樣，負責將外部測試機台 (tester) 的訊號，精確地傳導到每一根探針的尖端。這些導線的設計和製造，對於確保訊號的完整性和降低訊號損失至關重要。
  • 探針 (Probes)： 這絕對是 probe card wafer 的靈魂所在！探針通常是由高導電性、高彈性、高強度的特殊合金製成，例如鎢銅 (tungsten copper) 或鈹銅 (beryllium copper)。它們的尖端經過精密的研磨和加工，能夠精準地接觸到晶圓上極小的測試點，而不會對晶片表面造成損傷。探針的數量、間距、形狀和彈性，都是根據不同的晶片設計和測試需求而量身定制的。您想像一下，一根根細如針尖的探針，要在同一時間接觸到晶圓上成千上萬個微小的焊盤，這需要多麼高的精度和工藝啊！
  • 絕緣層 (Insulating Layers)： 為了防止導線之間以及探針與基板之間的短路，會在各個層之間加入高品質的絕緣材料。
  • 封裝與連接 (Encapsulation and Interconnects)： 探針卡需要與測試機台進行連接，這通常透過特殊的連接器 (connector) 或介面完成。同時，為了保護脆弱的探針和導線，探針卡的外層也會進行適當的封裝。

這些 components (元件) 緊密協作，才能讓 probe card wafer 在極端的測試環境下，穩定而精確地工作。例如，在進行高頻測試時，導線層的設計和材料選擇，對於訊號的完整性更是影響巨大。一點點的設計偏差，都可能導致測試結果的不準確。

Probe Card Wafer 的種類與應用

隨著半導體技術的飛速發展，各種新型的 probe card wafer 也應運而生，以滿足不同應用場景的需求。其中，有幾種比較常見的類型，值得我們深入了解：

  1. 垂直式探針卡 (Vertical Probe Card)： 這種探針卡上的探針是垂直排列的，能夠直接插入晶圓上的測試點。它在測試高密度的電路板和記憶體晶片時非常常見。這種探針卡對探針的精確度和同心度要求極高，因為垂直的探針更容易因微小的偏差而產生接觸不良。
  2. 水平式探針卡 (Cantilever Probe Card)： 它的探針是像懸臂一樣彎曲的，這種設計可以提供更大的接觸行程和更好的彈性，適用於測試電晶體 (transistor) 或邏輯電路 (logic circuit) 等需要較大接觸面積的晶片。由於探針是彎曲的，它能夠在一定程度上補償晶圓表面的不平整，並提供更穩定的接觸力。
  3. MEMS 探針卡 (Micro-Electro-Mechanical Systems Probe Card)： 這是一種較為先進的探針卡，它利用微機電系統技術，在晶片上直接製作出微小的探針結構。MEMS 探針卡具有探針密度高、訊號傳輸特性優異、壽命長等優點，越來越受到高性能計算 (HPC) 和先進製程晶片的青睞。MEMS 技術的突破，讓探針的微型化和陣列化成為可能，大大提高了測試效率和精度。
  4. 場效應測試探針卡 (Field Effect Transistor (FET) Probe Card)： 專門用於測試場效應電晶體的特性，其探針設計會針對 FET 的 Gate、Source、Drain 等電極進行優化。

這些不同類型的 probe card wafer，就像是為不同的「病人」量身打造的醫療工具，它們的設計和應用，都深深地植根於對半導體晶片特性和測試需求的深刻理解。例如，對於需要測試高速訊號的晶片，我們可能會選擇具有優異高頻傳輸特性的 MEMS 探針卡；而對於傳統的記憶體晶片，垂直式探針卡可能就是最經濟有效的選擇。

Probe Card Wafer 的測試流程與挑戰

Probe card wafer 的應用，是在半導體製造中的「晶圓測試」(Wafer Sort) 階段。這個階段的目的是在晶圓被切割成獨立晶片之前，對每一顆晶片進行全面的電氣性能檢測。其基本的流程大致如下：

  1. 探針卡校準 (Probe Card Calibration)： 在正式測試前，會對探針卡進行精密的校準，確保每一根探針都能精確地對準晶圓上的測試點。這個步驟可能需要在專門的校準設備 (calibration equipment) 上進行。
  2. 載入晶圓 (Wafer Loading)： 將待測試的晶圓精準地放置在測試機台的載物台上。
  3. 接觸探針 (Probe Contact)： 探針卡會緩慢下降，使其上面的探針精確地接觸到晶圓上對應的測試點。這個接觸的過程，需要非常溫和且精確，避免對晶圓或探針造成損壞。
  4. 執行測試 (Test Execution)： 測試機台會發送一系列的電氣訊號給晶片，並記錄晶片的響應。這可能包含電壓、電流、時序、訊號完整性等多方面的測試項目。
  5. 結果判讀與標記 (Result Interpretation and Marking)： 根據測試結果，判斷晶片是否合格。合格的晶片會被標記為「OK」(良品)，而不合格的晶片則會被標記為「NO GOOD」(不良品)，以便後續的挑選和處理。
  6. 探針卡抬升與晶圓轉移 (Probe Card Lifting and Wafer Advancement)： 測試完成後，探針卡會抬升，晶圓則會移動到下一個測試區域，重複上述步驟，直到整個晶圓上的所有晶片都完成測試。

當然，在這個過程中，挑戰也是無處不在的。例如，隨著晶片線寬越來越細，探針針尖的尺寸也必須越來越小，這對探針的製造精度和可靠性提出了更高的要求。另外，高頻訊號測試的興起，也對探針卡的訊號傳輸品質提出了嚴峻的考驗。探針的寄生電容 (parasitic capacitance) 和寄生電感 (parasitic inductance) 都可能對測試結果產生負面影響。

Probe Card Wafer 的維護與壽命

Probe card wafer 雖然是消耗品，但其壽命的長短，對於降低製造成本至關重要。一般的 probe card wafer，在經過數十萬甚至數百萬次的測試後，探針可能會因為磨損、氧化或斷裂而失效。因此，定期的維護和檢查是必不可少的。

維護工作通常包括：

  • 探針清潔： 定期使用專用的清潔劑和工具，清潔探針表面的污染物，確保良好的電氣接觸。
  • 探針檢查： 使用顯微鏡檢查探針是否有彎曲、斷裂或磨損的跡象。
  • 電氣性能測試： 定期對探針卡進行電氣性能測試，確保其訊號傳輸的穩定性。
  • 更換損壞探針： 對於個別損壞的探針，有時可以進行更換，以延長探針卡的使用壽命。

不過，隨著探針技術的發展，越來越多採用 MEMS 技術的探針卡，其探針的結構更加堅固，壽命也比傳統探針卡更長。這對於降低半導體測試的整體成本，具有重要的意義。

常見問題與深入解答

關於 probe card wafer，您可能還會有不少疑問，讓我來為您一一解答。

Q1：Probe card wafer 的探針為什麼這麼細？

探針之所以如此細小，主要是為了能夠精確地接觸到晶圓上極小的測試點 (test pads)。隨著半導體製程的進步，晶片的電路越來越密集，測試點的尺寸也在不斷縮小。如果探針過粗，就無法精確地落在這些微小的測試點上，容易造成短路或接觸不良，影響測試的準確性。此外，細小的探針也能在一定程度上降低其寄生電容和寄生電感，這對於高頻訊號的測試尤為重要。

想像一下，一個測試點可能只有幾十微米大小，而探針的尖端直徑也可能只有幾微米。這需要極高精度的製造工藝，才能確保每一次的接觸都精準無誤。這就像是在一塊非常小的土地上，精確地插上一根細小的針，而且要同時插上成千上萬根！

Q2：Probe card wafer 的壽命有多長？

Probe card wafer 的壽命是一個相對的概念，它會受到多種因素的影響，包括：

  • 探針材質和設計： 使用更耐磨損的合金材料，以及更優化的探針設計，可以顯著延長壽命。
  • 測試內容： 測試電流大小、測試頻率、測試環境（如溫度）等都會影響探針的磨損速度。
  • 晶圓測試點的特性： 測試點表面的鍍層（如金、銅、鎳等）也會影響探針的磨損。
  • 操作和維護： 探針卡的正確操作和定期的維護，可以有效延長其使用壽命。

一般來說，傳統的探針卡可能可以完成數十萬次的測試，而採用新技術的探針卡，如 MEMS 探針卡，其壽命可以達到數百萬次甚至更高。這對於降低測試成本，尤其是在大批量生產的半導體產業中，是非常關鍵的。

Q3：為什麼要進行晶圓測試 (Wafer Sort)，而不是直接測試封裝好的晶片？

這是因為在半導體生產中，晶圓的製造成本非常高昂，而且每一個晶片從晶圓上切割下來，到最終封裝完成，都存在一定的良率損失。如果在晶圓階段就進行測試，可以及早發現並剔除不合格的晶片。這樣做的好處是：

  • 節省成本： 避免將不合格的晶片進行後續昂貴的封裝工序，從而節省大量的材料和製造成本。
  • 提高產率： 確保封裝廠只接收到合格的晶片，從根本上提高了整體生產的產率。
  • 縮短生產週期： 提早發現問題，可以及早調整生產製程，避免浪費更多的時間和資源。

簡單來說，這就像是在製作蛋糕之前，先檢查所有雞蛋是不是好的，總比等到蛋糕烤好了才發現雞蛋有問題要划算得多！晶圓測試就像是半導體生產線上的第一道重要關卡，它為後續的生產節省了大量的潛在損失。

Q4：Probe card wafer 的製造成本高嗎？

是的，Probe card wafer 的製造成本通常是比較高的。這主要是由於其製程的複雜性、材料的特殊性以及對精度的極高要求。

  • 精密製造工藝： 探針的製作、基板的加工、多層導線的蝕刻和連接，都需要極其精密和昂貴的設備，例如離子束蝕刻、微影技術 (lithography) 等。
  • 特殊材料： 探針所使用的特殊合金，以及基板的陶瓷或特殊纖維材料，本身價格就不菲。
  • 研發與設計： 為了滿足不同晶片的測試需求，需要投入大量的研發資源進行探針卡設計和優化。
  • 嚴格的品質控制： 每一張探針卡在出廠前都需要經過嚴格的檢測，以確保其性能符合標準，這也增加了製造成本。

因此，一張高性能的 probe card wafer，其價格可能從數千美元到數萬美元不等，甚至更高。這也是為什麼延長 probe card wafer 的壽命，以及提高其測試效率，對於降低整體半導體製造成本至關重要的原因。

總結來說，probe card wafer 雖然聽起來是一個相對專業且晦澀的詞彙，但它卻是現代半導體產業中不可或缺的關鍵技術。它就像一位沉默的守護者，默默地為我們手中使用的每一顆晶片，把關著品質。希望透過這篇文章，您對「probe card wafer 是什麼」有了更深入、更清晰的了解！
