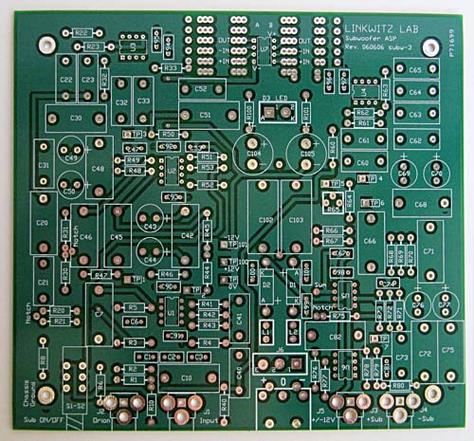

在現代電子產品製造的複雜世界中，您可能聽過「PCB」這個詞，它代表著「印刷電路板」（Printed Circuit Board），是所有電子設備的心臟。然而，當我們談論到大規模生產時，一個更深層次的關鍵概念便浮現出來——「PCB面板」。那麼，PCB面板是什麼？它不僅僅是單一的電路板，而是一種將多個獨立電路板單元組合在一起的策略性設計，旨在極大化生產效率、降低成本，並確保終端產品的品質與一致性。

本文將深入探討PCB面板的方方面面，從其基本定義、為何它對現代製造至關重要，到其構成要素、常見的切割方式，以及在設計和製造過程中需要考量的關鍵因素，為您全面解析這個在電子產業中不可或缺的環節。

PCB面板是什麼？核心定義與概念

「PCB面板」，又稱「拼版」或「電路板面板」，是指將多個單一、獨立的印刷電路板（PCB）單元，按照特定的排列方式，整合在一塊較大的、預先設計好的基板上。這些單一的PCB單元，我們通常稱之為「子板」或「單元電路板」。面板化的目的，是為了讓自動化生產設備（如SMT貼片機、自動化測試設備等）能夠一次性處理多個電路板，而非單獨處理每一個小尺寸的電路板。

PCB面板：一種將多個獨立PCB單元有效率地集合在同一塊大基板上的設計，旨在最佳化自動化製造流程，提升產能與經濟效益。

想像一下，如果每次生產一塊信用卡大小的電路板都需要單獨操作機器，效率將會極低。PCB面板的概念，就像是將多張郵票印在同一張紙上，待印製完成後再切割分離，這大大簡化了製造流程，節省了時間和人力。

為何需要PCB面板？提升效率與品質的關鍵

PCB面板的存在，絕非偶然，而是現代電子製造業追求極致效率和品質的必然選擇。以下是其主要的優勢：

1. 提升生產效率與降低成本

  • 自動化製程的最佳化：

    SMT（表面貼裝技術）貼片機、回流焊爐等自動化設備，在處理較大尺寸的PCB面板時，效率遠高於處理單個小尺寸電路板。機器無需頻繁地停止、定位和重新啟動，從而減少了單板的生產時間。

  • 減少人工操作與錯誤：

    處理單個電路板需要更多的人工拿取、放置和定位，這不僅耗費人力，也增加了人為錯誤的風險。PCB面板的導入，大幅減少了人與板子之間的接觸，降低了靜電損害和污染的可能。

  • 節省材料與空間：

    在生產過程中，如塗錫膏、清洗等步驟，處理面板比處理多個單板更節省輔料。同時，在產線上的輸送與儲存也更加便捷。

  • 降低設備磨損：

    減少了機器手臂、輸送帶等部件頻繁啟動和停止的次數，有助於延長設備的使用壽命。

2. 確保製程品質與一致性

  • 提升定位精準度：

    面板上通常會有光學定位點（Fiducial Marks），幫助自動化設備精確定位整個面板，進而確保每個子板上的元件貼裝位置都能達到高精準度，減少因定位不準造成的虛焊、偏位等問題。

  • 減少搬運損壞：

    小尺寸電路板在生產線上傳輸時，更容易因震動、碰撞而受損。面板化設計將多個子板固定在一起，增加了整體結構的穩定性，降低了運輸和處理過程中的損壞風險。

  • 批次處理，品質更均一：

    同一面板上的所有子板都經過相同的製程步驟（如回流焊溫度曲線），這有助於確保它們具有高度一致的電氣性能和機械特性，減少單板之間的差異。

3. 便於測試與品管

  • 集中測試：

    在面板上可以設計集中的測試點，一次性對多個子板進行電氣測試（ICT, In-Circuit Test），或功能測試（FCT, Functional Test），大幅提升測試效率。

  • 缺陷追溯：

    若面板中的某個子板出現問題，可以追溯到整個面板的生產批次，便於分析和改善製程。

PCB面板的主要構成要素

一個典型的PCB面板，並非只是簡單地將多個子板拼湊在一起，它還包含了一些重要的輔助結構，以確保製造過程的順利進行。

1. 子板（Individual PCBs / Unit Boards）

  • 這是面板中最核心的部分，即最終將被分離出來的、具有完整功能的單個電路板。一個面板上可以排布多個相同或不同種類的子板。

2. 連接方式（Breakaway Tabs / V-grooves）

為了在生產完成後將子板從面板上分離，PCB面板會採用特定的連接方式：

  • V槽（V-groove / V-cut）：

    在子板之間預先切割出V形凹槽，深度通常為板厚的1/3。製程結束後，透過專用的分板機或手工折斷即可分離。這種方式速度快，成本低，但只適用於直線分割，且在分離時可能對板邊緣產生應力。

  • 郵票孔（Perforated Tab / Stamping Hole）：

    在子板之間設計一排類似郵票邊緣的孔洞，這些孔洞被細小的橋接點連接。完成製程後，可透過手掰或機械工具將子板沿著這些孔洞分離。這種方式適用於不規則形狀的子板，分離時應力較小，但分板速度可能較慢，且分離後邊緣可能不平整。

  • 混合切割（Hybrid Depanelization）：

    在同一面板上結合V槽和郵票孔兩種切割方式，以應對不同切割路徑的需求。

3. 工具孔（Tooling Holes）

  • 通常位於面板邊框的固定位置，用於在各種自動化設備（如絲印機、貼片機、測試治具）上精確定位PCB面板，確保其在生產線上的穩定性。

4. 光學定位點（Fiducial Marks）

  • 亦稱「標誌點」或「靶點」，是位於面板或子板邊緣的銅製圓形或方形標記。這些標記供自動化貼片機的視覺系統掃描，以精確校準PCB面板和子板的方向與位置，確保元件的精準貼裝。

5. 邊框 / 工藝邊（Panel Border / Rails）

  • 面板周圍的空白區域，通常不包含任何電路，用於抓取、傳送、夾持面板。它提供了足夠的空間放置工具孔、光學定位點、條碼、批次號等資訊，並防止元件在邊緣附近因加工而受損。

6. 測試點（Test Points）

  • 在某些設計中，會在面板或子板的邊框上預留測試點，用於在面板階段進行電氣測試，或連接專用測試治具。

常見的PCB面板切割方式解析

PCB面板在完成所有組裝和測試後，必須將單個的電路板從面板上分離出來，這個過程稱為「分板」（Depanelization）。分板方式主要有以下幾種：

1. V-Cut 分割（V槽分割）

  • 原理：

    使用刀具在PCB板的上下兩面，沿著預設的分板線切割出V形凹槽，但不會完全切斷板子。切割深度通常為板厚的三分之一，留下中間的材料作為連接。

  • 優點：

    1. 速度快：機器一次可以切割很長的直線。
    2. 成本低：設備投資和運營成本相對較低。
    3. 邊緣整齊：分離後邊緣相對平整。
  • 缺點：

    1. 僅限直線：不適用於弧形、異形或複雜輪廓的子板。
    2. 應力集中：分離時會對V槽兩側的元件產生較大的機械應力，不適合元件太靠近邊緣的設計。
    3. 最小間距限制：V槽之間需要一定的間距，可能影響面板利用率。

2. Router 分割（郵票孔 / 沖切）

  • 原理：

    利用銑刀（Router）沿著子板邊緣的輪廓進行銑削，在需要分離的地方留下數個細小的連接點（通常是一排類似郵票孔的孔洞）。分離時，這些連接點被折斷或切割。

  • 優點：

    1. 靈活性高：可以切割任意形狀和複雜輪廓的子板，包括圓形、異形等。
    2. 應力小：分板時對板子和元件的機械應力較小，適用於敏感元件或靠近邊緣的元件。
    3. 邊緣平滑：銑削後的邊緣通常較為光滑。
  • 缺點：

    1. 速度慢：相較於V-cut，銑削速度較慢，需要更多時間。
    2. 成本較高：設備投資和刀具磨損成本較高。
    3. 可能產生粉塵：銑削過程會產生粉塵，需要做好清潔處理。
    4. 有殘留毛邊：郵票孔分離後邊緣可能會有些許殘留毛邊，需要額外處理。

3. 混合切割（Hybrid Depanelization）

  • 原理：

    在同一塊PCB面板上同時使用V-cut和Router兩種切割方式。例如，長而直的邊緣使用V-cut以提高效率，而需要異形切割或精密分離的邊緣則使用Router。

  • 優點：

    結合了V-cut的速度優勢和Router的靈活性，在保證效率的同時滿足複雜設計需求。

  • 缺點：

    製程相對複雜，需要更精密的設備和設計配合。

PCB面板設計的考量因素

要製作一個高效且符合生產需求的PCB面板，設計階段需要仔細考量多方面因素：

1. 面板尺寸與空間利用率

  • 需要考慮生產線設備的最大處理尺寸，並最佳化子板在面板上的排列，以提高材料利用率，減少邊角料浪費。

2. 子板間距與連接方式

  • V槽和郵票孔的設計會影響子板之間的最小間距，這會進而影響面板的整體尺寸和效率。同時，連接點的數量和強度需確保在製造過程中足夠穩定，但在分板時又能輕鬆分離。

3. 元件佈局與邊緣距離

  • 高、重、脆性或對應力敏感的元件，不宜佈局在子板邊緣或V槽、郵票孔附近，以避免在分板過程中受損。

4. 工藝邊的設計

  • 工藝邊的寬度、工具孔和光學定位點的位置、尺寸，都必須符合生產設備的要求，確保自動化貼裝和測試的精確性。

5. 測試需求

  • 如果需要在面板階段進行測試，則需在面板設計中預留足夠的測試點或測試區域。

PCB面板在製造流程中的角色

PCB面板在整個PCBA（Printed Circuit Board Assembly，印刷電路板組裝）流程中扮演著承上啟下的關鍵角色：

  1. 錫膏印刷：

    將錫膏均勻塗佈在整個PCB面板的焊盤上。

  2. 元件貼裝（SMT）：

    自動貼片機根據光學定位點，將微小的電子元件精確地貼裝在面板上的每個子板對應位置。

  3. 回流焊：

    整個面板進入回流焊爐，高溫使錫膏熔化並固化，將元件牢固地焊接在子板上。

  4. 檢查與測試：

    透過AOI（自動光學檢測）、X-Ray檢測和ICT（在線測試）等設備對整個面板進行品質檢查和電氣性能測試。

  5. 分板（Depanelization）：

    所有組裝和測試完成後，利用V-cut機、Router機或人工分板將單個的PCB從面板上分離出來，成為最終可用的成品電路板。

  6. 功能測試與包裝：

    分離後的單個PCB再進行最終的功能測試，合格後即可包裝出貨。

透過上述流程，不難看出，PCB面板不僅是一種物理結構，更是一種優化製造流程、提高整體效益的智慧設計。

總結

PCB面板是什麼？它代表著現代電子製造業在追求效率、品質與成本效益方面的智慧結晶。從單一的印刷電路板到規模化的PCB面板，這不僅是物理形態的轉變，更是生產策略的演進。透過精密的面板化設計，製造商能夠充分利用自動化設備的潛力，大幅提升產能，降低生產成本，同時確保每一個電路板單元都能達到高度一致的品質標準。理解PCB面板的運作原理及其重要性，對於任何涉足電子產品設計、製造或採購的人來說，都是不可或缺的知識。它默默地支撐著我們日常生活中各種電子產品的順利誕生。

常見問題（FAQ）

如何判斷是否需要製作PCB面板？

判斷是否需要製作PCB面板，主要取決於您的生產量、單板尺寸以及成本效益考量。如果您的產品需要大規模生產，且單個PCB板尺寸較小，那麼製作PCB面板將能大幅提升生產效率、降低單位成本。對於小批量或單個尺寸較大的電路板，則可能不需要面板化。

為何PCB面板會有V槽與郵票孔兩種切割方式？

V槽與郵票孔（銑削）是兩種最常見的PCB面板切割方式，各有其適用場景。V槽主要用於直線切割且速度快，成本低，適合形狀規整的電路板；郵票孔則能實現任意曲線和複雜輪廓的切割，對元件應力較小，適用於異形板或元件緊密排佈的設計。選擇哪種方式取決於產品的設計複雜度、對切割精度和應力的要求以及生產預算。

PCB面板上的光學定位點有什麼用途？

PCB面板上的光學定位點（Fiducial Marks），是提供給自動化貼片機（SMT）視覺系統使用的基準點。機器透過掃描這些點，可以精確地校準PCB面板的X、Y軸方向和旋轉角度，確保在整個面板上，每個子板上的所有電子元件都能被準確無誤地貼裝到指定位置，從而保證產品的焊接品質與功能穩定性。

PCB面板切割後，對單個電路板會有影響嗎？

適當的PCB面板切割方式（V槽或郵票孔）設計和操作，應將對單個電路板的影響降到最低。然而，任何物理切割過程都會產生一定的機械應力。如果元件佈局過於靠近切割邊緣，或者切割方式不當，可能會導致焊點開裂、元件損壞或板材分層等問題。因此，在PCB面板設計時，必須充分考慮這些因素，並預留足夠的元件安全距離。

如何選擇適合的PCB面板切割方式？

選擇PCB面板切割方式時，需綜合考慮以下因素：子板的形狀（直線切割V槽，複雜輪廓選郵票孔）、元件佈局（敏感元件或靠近邊緣選郵票孔）、生產效率（V槽更快），以及成本預算。通常會與您的PCB製造商進行溝通，他們會根據您的設計和要求給出專業建議。
