CAD標註眉角多：精準繪製與規範化應用全攻略

CAD標註： precision 的靈魂所在

「欸，這張圖的標註怎麼跑掉了？尺寸線斷掉了，文字又重疊在一起，根本看不懂啦！」相信許多剛接觸 CAD 繪圖的朋友，或是經驗豐富但偶爾疏忽的設計師們，都曾遇過類似的困擾。CAD 標註，看似只是在圖面上標示尺寸、文字、符號，實則不然，它可是圖面的「靈魂」所在，是溝通設計意圖、確保施工準確性的關鍵環節。如果標註不清、混亂，那這張圖的價值可就大打折扣了。今天，我們就來好好聊聊這個常常被忽略，卻又極其重要的「CAD 標註」眉角，從基礎的設定到進階的應用，希望能幫助大家畫出更專業、更易讀的 CAD 圖面。

CAD 標註是什麼？為何如此重要？

簡單來說，CAD 標註就是利用電腦輔助設計軟體（CAD），在工程圖、設計圖等圖面上，標示出物件的尺寸、角度、公差、文字說明、圖例等資訊的過程。想像一下，如果沒有這些標註，一張漂亮的建築圖、機械圖，只是一堆線條的組合，根本無法得知物件的實際大小、形狀，更遑論實際製造或施工了。所以，CAD 標註的重要性，絕對不亞於圖面的線條繪製本身。

它扮演著以下幾個關鍵角色：

• 精確傳達尺寸資訊： 這是標註最基本也是最重要的功能。它告訴我們物件的長、寬、高、直徑、半徑、角度等具體數值，確保製造或施工時的準確性。
• 規範設計意圖： 透過標註，設計師可以明確表達其設計的細節，例如所需的公差範圍、表面粗糙度、材料要求等，避免施工人員的誤解。
• 提升圖面可讀性： 一份清晰、有系統的標註，能讓圖面一目了然，快速找到所需資訊，大幅節省閱讀時間，尤其是在大型或複雜的專案中，這點更顯得尤為重要。
• 確保品質與安全： 錯誤的標註可能導致產品尺寸不符、結構不穩，甚至引發安全問題。精準的標註是品質保證的基石。
• 法規遵循： 在某些行業，如建築、醫療設備等，有嚴格的標註規範，必須符合相關法規要求。

CAD 標註的基礎設定：打好穩固的地基

要畫出專業的 CAD 標註，首先得從基礎設定開始。這就像蓋房子，地基不穩，上面的建築再漂亮也難以持久。大多數 CAD 軟體（如 AutoCAD、BricsCAD 等）都提供了強大的標註樣式管理功能，我們可以透過設定，統一圖面標註的風格，讓整體視覺效果更加專業和諧。

標註樣式管理器 (Dimension Style Manager)：你的專屬標註調色盤

進入標註樣式管理器，你會發現裡面有許多可以調整的選項，別被嚇到了！我們一步步來理解，你會發現其實很有趣。

1. 文字 (Text)：讓你的標註「會說話」

• 文字樣式 (Text Style)： 選擇或建立一個清晰易讀的字體。常用的有 Arial、Times New Roman，或是工程上常見的 SHX 字體。字體大小也需斟酌，太小看不清楚，太大又顯得擁擠。
• 文字高度 (Text Height)： 設定標註文字的實際高度。這通常會與你的圖面比例和輸出比例有關。
• 文字對齊 (Justification)： 決定文字是水平對齊、隨尺寸線對齊，還是 ISO 標準對齊。通常，為了易讀性，我們會選擇「水平對齊」(Horizontal) 或「隨尺寸線對齊」(Aligned with dimension line)。
• 文字偏移 (Offset from dim line)： 設定文字與尺寸線之間的距離。適當的距離能讓文字清晰獨立，不會被尺寸線壓迫。

2. 符號與箭頭 (Symbols and Arrows)：精準的指示器

• 箭頭樣式 (Arrowheads)： 選擇符合工程規範的箭頭類型，例如封閉填充箭頭 (Closed Filled)、開口箭頭 (Open) 或點 (Dot)。
• 箭頭大小 (Arrow Size)： 設定箭頭的大小，需與文字大小和圖面比例協調。
• 引線樣式 (Leader Style)： 當需要額外標註說明時，引線的樣式也很重要，確保它能清晰連結到要說明的物件。

3. 主單位 (Primary Units)：數字的「語言」

• 單位格式 (Units Format)： 選擇你所需的單位格式，如小數 (Decimal)、工程 () 等。
• 精確度 (Precision)： 設定小數點後的位數。例如，機械製圖可能需要到小數點後三、四位，而建築圖則可能只需要到小數點後一、兩位，甚至公制單位。
• 單位標記 (Units Symbol)： 是否顯示單位符號，如 mm、cm、m 等。

4. 容許誤差 (Tolerances)：精確度的藝術

這是標註中較為進階的部分，用於標示物件的允許誤差範圍。在製造業中，公差的精確性直接關係到產品的裝配和功能。常見的公差形式有：

• 對稱公差 (Symmetrical)： 例如 ±0.1 mm。
• 上下公差 ()： 分別標示上偏差和下偏差。
• 極限公差 (Limit)： 直接標示最大和最小尺寸。

在標註樣式管理器中，可以設定公差的顯示方式、文字高度、對齊方式等，讓你的圖面更具專業性。

CAD 標註的種類與應用：讓圖面「會說話」

CAD 軟體提供了豐富的標註工具，讓你能夠針對不同的需求，選擇最合適的標註方式。正確運用各種標註工具，能讓你的圖面資訊更全面、更清晰。

1. 線性標註 (Linear Dimension)：最常見的尺寸標示

這是最基礎、也最常用的標註工具，用於標示直線、水平線、垂直線的長度。直接選取兩個點，軟體就會自動計算並顯示尺寸。

• 水平標註 (Horizontal)： 標示水平距離。
• 垂直標註 (Vertical)： 標示垂直距離。
• 對齊標註 (Aligned)： 標示兩點之間的真實距離，無論物件的角度如何。

2. 半徑與直徑標註 (Radius and Diameter Dimension)：圓形物件的量測

用於標示圓形或弧形的半徑或直徑。選擇圓弧或圓，再點選標註位置即可。有些軟體甚至提供自動判斷半徑或直徑的功能。

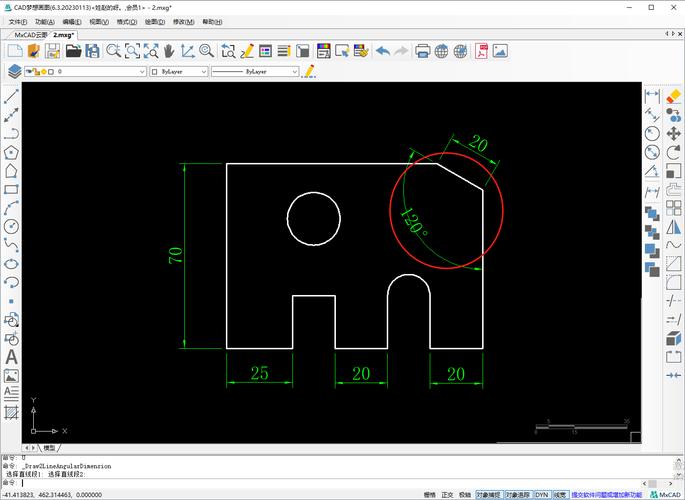

3. 角標註 (Angular Dimension)：精準的角度測量

用於標示角度。通常需要選取三個點（圓心和兩條線段上的點），或者直接選取兩條相交的線段。確保你選擇的是你想要測量的角度（內角或外角）。

4. 座標標註 (Ordinate Dimension)：定位利器

用於標示物件相對某個基準點的 X 或 Y 座標。這在機械加工、PCB 設計等領域非常常用，能快速定位物件的位置，確保精度。

5. 標註更新 (DIMUpgrade)：讓舊圖面「活起來」

有時候，我們可能會用到舊版本的 CAD 圖檔，裡面的標註可能是舊式的「非關聯式標註」。DIMUpgrade 命令可以將這些舊式標註轉換為較新的「關聯式標註」，讓標註與物件的尺寸連動，當物件尺寸改變時，標註也會自動更新，省時又省力。

6. 多重引線標註 (MLeader)：整合多樣化資訊

這是一個非常強大的標註工具，可以讓你將文字、圖塊、屬性等各種資訊，透過引線連結到圖面上的特定位置。在標示複雜的結構、零件細節時，MLeader 能夠讓圖面資訊更集中、更易懂。

CAD 標註的進階技巧與常見問題：避開陷阱，事半功倍

掌握了基礎和各種標註工具後，還有一些進階技巧和常見問題，是我們在實際繪圖過程中需要留意的。

1. 標註比例 (Dimension Scale)：讓標註大小剛剛好

這是一個許多新手會遇到的問題。為什麼我畫的標註文字這麼大或這麼小？這跟「標註比例」或「整體比例」(Overall Scale) 有關。在標註樣式管理器中，你可以設定一個比例因子，讓標註在不同的圖紙空間或模型空間比例下，都能顯示出合適的大小。例如，如果你在模型空間繪製 1:1 的物件，但希望在 1:100 的圖紙空間中列印出適當大小的標註，就需要設定適當的標註比例。

2. 關聯式標註 (Associative Dimensions)：與物件的連結

現在主流的 CAD 軟體都支援關聯式標註。這意味著標註會與它所標示的物件產生連結。當你移動、縮放或修改物件的尺寸時，關聯式標註也會自動更新，非常方便。但要注意，某些操作，如將物件複製到另一個檔案、炸開 (Explode) 標註等，可能會破壞關聯性。

3. 統一標註風格：保持一致性

在一個專案中，盡量使用同一套標註樣式。這不僅能讓圖面看起來更專業，也能避免因不同標註樣式造成的混亂。你可以建立一個包含所有常用標註樣式的模板檔 (.dwt)，每次開新檔案時從模板檔開始，就能確保標註風格的一致性。

4. 避開重疊與雜亂：清晰度是王道

這點再怎麼強調都不為過。標註線、文字、引線之間，盡量避免重疊。如果空間不足，可以考慮使用引線標註，或是將部分標註移動到圖面外圍。有時候，微調標註的位置，或調整文字的對齊方式，都能讓圖面清晰度大大提升。

5. 標註文字的放置：直覺與邏輯

標註文字的放置位置，應該讓人一看就知道它指的是哪個尺寸。通常，外部尺寸文字會放在尺寸線的上方或右側，內部尺寸則放在尺寸線之間。對於角度標註，文字通常放在角度線的中央。

6. 箭頭與圖塊的配合：細節決定成敗

當你的圖面中有許多圖塊（Blocks）時，確保標註的箭頭能夠正確地指向圖塊的邊界或關鍵點。有時候，圖塊的定義本身會影響標註的準確性，這時可能需要調整圖塊的屬性或重新定義。

7. 處理曲線與複雜形狀的標註：巧思與耐心

標註曲線或複雜不規則形狀時，可能需要多花點心思。有時單純的線性標註不夠用，需要搭配引線標註，或是採用座標標註來定義關鍵點。對於曲面，可能需要標示曲率半徑等。

常見問題解答 (FAQ)：

Q1：為什麼我的 CAD 標註文字總是顯示成一個問號或亂碼？

這通常是因為 CAD 軟體找不到你所指定的文字樣式。請檢查：

• 你的標註樣式中指定的文字樣式是否存在於你的 CAD 環境中。
• 你使用的 CAD 軟體是否支援該字體檔案。
• 如果是在多人協作的環境下，確保所有使用者都有相同的字體檔案。

解決方法通常是重新指定一個 CAD 環境中存在的字體，或是將圖面中的字體進行替換。

Q2：為什麼我標註出來的尺寸數字和我畫的長度不一樣？

這很可能是因為你使用了「非關聯式標註」，或是標註樣式中的「測量比例」(Dimension Scale) 設定錯誤。如果是關聯式標註，標註數字應該會與物件長度一致。檢查你的標註樣式設定，確保「測量比例」設定為 1 (除非你有特殊需求，如在圖紙空間標註模型空間的尺寸)。如果懷疑是圖面比例問題，可以嘗試使用「標註更新」命令，讓標註與物件重新關聯。

Q3：我需要標註建築圖和機械圖，我需要建立不同的標註樣式嗎？

絕對需要！建築圖和機械圖的標註習慣和規範差異很大。建築圖通常偏向於整體尺寸、樓層、結構標示，常用較大的字體和簡潔的箭頭。機械圖則需要更精確的公差、表面粗糙度、細節尺寸，標註可能更密集。建立不同的標註樣式，並在需要時切換，是保持圖面專業和易讀性的關鍵。

Q4：如何讓我的 CAD 標註在不同比例的圖框中都能顯示合適的大小？

這就需要善用 CAD 的「圖紙空間」和「標註比例」功能。通常的做法是：

• 在「模型空間」中，使用 1:1 的比例繪製物件，並建立一套「模型空間標註樣式」，此時標註比例設定為 1。
• 切換到「圖紙空間」(Layout)，放置好你的圖框。
• 在圖紙空間中，為每個視埠 (Viewport) 設定合適的比例（例如 1:50, 1:100）。
• 建立一套「圖紙空間標註樣式」，並將其「整體比例」(Overall Scale) 或「測量比例」(Dimension Scale) 設定為該視埠的比例倒數（例如，如果是 1:50 的視埠，標註比例就設定為 50）。

這樣，無論你在哪個比例的視埠中查看，標註文字和箭頭的大小都會保持一致，符合圖紙列印時的視覺效果。

Q5：標註線和物件之間需要留多大的間隙？

這並沒有一個絕對的標準答案，但通常建議留有足夠的間隙，以確保清晰度。一般來說，這個間隙可以根據圖面的整體比例來決定，但確保文字不會與尺寸線重疊是基本原則。在標註樣式管理器中，有一個「尺寸線偏移」或「文字偏移」的選項，可以讓你精確控制這個距離。

結語：

CAD 標註，看似簡單，實則蘊藏著無數的學問。它不僅是技術的展現，更是溝通的橋樑。從基礎的樣式設定，到各種標註工具的靈活運用，再到進階的比例控制與圖面管理，每一個環節都值得我們仔細鑽研。希望今天的分享，能幫助大家對 CAD 標註有更深入的理解，並在日常的繪圖工作中，畫出更精準、更專業、更容易溝通的 CAD 圖面。請記住，一份好的標註，絕對是提升工作效率、減少溝通成本、確保專案成功的關鍵！
