24v怎麼接電：24伏特電源安全高效連接指南，掌握正確接線技巧與應用

在現代電子與電氣應用中，24伏特（24V）直流電源扮演著舉足輕重的角色。無論是工業自動化設備、車輛改裝、太陽能系統、LED照明，還是各種DIY專案，24V電源的穩定性和安全性都至關重要。然而，對於許多非專業人士來說，「24v怎麼接電」往往是一個令人困惑的問題。本文將從最基礎的知識開始，深入解析24V電源的接線方法、所需工具、安全注意事項，以及常見問題排解，確保您能安全、有效地完成24V電路的連接。

了解24V電源：基礎概念

24V通常指的是直流（DC）電源，表示電流只向一個方向流動，擁有固定的正極（+）和負極（-）。相較於家用交流（AC）電壓（如台灣的110V/220V），24V屬於低壓電，但絕不意味著可以掉以輕心。正確的接線方式不僅關乎設備的正常運作，更直接影響人身安全與財產安全。

為什麼選擇24V？

• 安全性： 相較於更高電壓，24V直流電對人體的危害相對較小（但仍有觸電風險）。
• 效率： 在某些應用中，24V能提供比12V更大的功率輸出，同時又比高電壓更易於管理。
• 標準化： 24V是工業控制、車輛電氣系統和許多電子設備的常見標準電壓。
• 長距離傳輸： 相較於12V，24V在相同功率下電流更小，可以減少電壓降，適合較長距離的電力傳輸。

安全至上，動手前請務必詳閱！

在任何電氣接線工作開始之前，安全永遠是第一考量。忽略安全規範可能導致嚴重的電擊、火災或設備損壞。

重要提示： 若您對電氣工作感到不確定或缺乏經驗，請務必尋求專業電工的協助。

安全注意事項：

• 斷開電源： 在進行任何接線操作前，務必確保24V電源已完全斷開。這可能意味著拔掉插頭、關閉斷路器或移除電池端子。
• 絕緣工具： 使用具有絕緣手柄的工具，如螺絲刀、剝線鉗、斜口鉗等。
• 確認電壓與電流： 在連接任何設備前，請務必核對電源輸出電壓與設備輸入電壓是否皆為24V，並確認電源的電流容量（安培，A）是否足以供應設備所需。
• 識別正負極： 24V直流電源有明確的正極（通常為紅色線或標記「+」）和負極（通常為黑色線或標記「-」）。接反會導致設備損壞或無法工作。
• 使用熔斷器（保險絲）： 在電源與設備之間安裝適當額定電流的熔斷器，以防止過載和短路造成的損害。
• 避免短路： 確保所有裸露的導線端子不會相互接觸，導致短路。
• 環境考量： 確保工作環境乾燥，避免在潮濕或易燃的環境中進行電氣作業。

必備工具與材料清單

工欲善其事，必先利其器。準備好以下工具和材料，能讓您的接線工作更加順利和安全：

• 數位萬用電錶（Multimeter）： 用於測量電壓、電流和電阻，是確認電源和排查故障的關鍵工具。
• 剝線鉗（Wire Stripper）： 用於剝除電線的絕緣層，露出導體。
• 壓線鉗（Crimping Tool）： 如果使用端子連接器，壓線鉗是必備工具。
• 螺絲刀套組： 根據端子的螺絲類型選擇合適的十字或一字螺絲刀。
• 斜口鉗或剪線鉗： 用於剪斷電線。
• 電工膠帶或熱縮套管： 用於絕緣和保護接線。
• 適當線徑的電線： 根據電流大小選擇合適線徑的銅線。
• 連接器或端子： 如Wago連接器、U型端子、O型端子等，使連接更牢固。
• 熔斷器（保險絲）及座： 提供過載保護。
• 24V電源供應器： 如開關電源、電池組等。
• 24V設備/負載： 您需要供電的設備，例如LED燈條、馬達、控制器等。

24V電源接線步驟詳解

以下是將24V電源連接到設備的通用步驟。請根據您的具體設備和應用進行調整。

1. 1. 斷開電源並檢查：

   在開始任何接線工作前，請務必確認您的24V電源（無論是變壓器、電源供應器還是電池）已經完全斷電。 使用數位萬用電錶測量電源輸出端，確保其電壓讀數為0V，或在斷開狀態。

2. 2. 識別正負極與設備端口：

   • 電源端： 24V直流電源通常有標示「+」（正極）和「-」（負極），或紅色線為正、黑色線為負。務必清楚辨識。
   • 設備端： 您要連接的24V設備（如LED燈、馬達控制器等）也會有正極和負極的輸入端口標示。請仔細查閱設備說明書，確認其接線要求。

3. 3. 準備電線：

   • 根據您需要連接的長度，剪取適當的電線。
   • 使用剝線鉗小心地剝除電線兩端的絕緣層，露出約1-2公分的銅線導體。注意不要損傷銅線。
   • 如果使用端子連接器，請將端子壓接到剝好的電線上，確保壓接牢固。

4. 4. 連接電源正極（+）到保險絲座：

   首先，將電源供應器正極（紅色線或標示「+」）的電線連接到熔斷器（保險絲）座的輸入端。保險絲作為第一道防線，是保護電路和設備的關鍵。選擇適合您設備電流需求的保險絲安培數（例如，如果您的設備需要5A，您可以選擇7.5A或10A的保險絲，但不要過大）。

5. 5. 連接保險絲座輸出到開關（可選）：

   如果您需要一個開關來控制設備的電源，將保險絲座的輸出端連接到開關的一端。開關應選擇能承受24V電壓和設備最大電流的類型。

6. 6. 連接開關輸出到設備正極（+）：

   將開關的另一端連接到您24V設備的正極輸入端口。確保所有連接都牢固，沒有鬆動的電線。

7. 7. 連接電源負極（-）到設備負極（-）：

   將電源供應器負極（黑色線或標示「-」）的電線直接連接到您24V設備的負極輸入端口。直流電路的負極通常是共用的參考點。

8. 8. 檢查所有連接並絕緣：

   • 仔細檢查所有接點，確保正極連接正極，負極連接負極，沒有交叉或短路的風險。
   • 使用電工膠帶或熱縮套管對所有裸露的導體部分進行絕緣，防止意外觸碰或短路。
   • 確保所有螺絲都擰緊，所有插頭都插牢。

9. 9. 進行最終測試：

   • 在通電前，再次使用萬用電錶檢查設備輸入端的正負極是否正確，並測量電阻看是否有短路。
   • 打開電源。
   • 觀察設備是否正常工作。如果沒有反應或出現異常，立即關閉電源，然後進行故障排除。
   • 再次使用萬用電錶測量設備輸入端的實際電壓，確認是否穩定在24V。

常見24V應用情境

24V直流電在許多領域都有廣泛應用，理解這些應用有助於您更好地掌握接線的實際意義：

• 工業自動化： 工廠裡的PLC控制器、感測器、繼電器、電磁閥、馬達驅動器等，多數使用24V直流電源。
• 車輛改裝與維護： 貨車、巴士、重型機械通常採用24V電氣系統。例如，加裝行車記錄器、輔助照明、音響系統等。
• LED照明： 大功率LED燈條、LED模組和許多LED燈具都設計為24V輸入，提供更穩定的亮度表現。
• 監控系統： 閉路電視（CCTV）攝影機、錄影機（DVR/NVR）的電源供應。
• 太陽能系統： 小型離網太陽能系統常使用24V電池組來儲存和供應電力。
• DIY電子專案： 樹莓派、Arduino等微控制器搭配感測器、小型馬達等，常會用到24V電源。

進階考量與注意事項

除了基本的接線，還有一些進階因素會影響24V電路的性能和壽命：

電流匹配（Amperage Matching）

選擇24V電源供應器時，其額定電流（安培，A）必須大於或等於所有連接設備的總電流需求。如果電源供應器電流不足，可能導致電壓不穩、設備無法正常運作甚至損壞電源本身。

計算總電流： 將所有連接設備的額定電流加總。建議在此基礎上預留20-30%的餘裕。

線徑選擇（Wire Gauge）

電線的粗細（線徑）非常重要。線徑過細的電線在通過較大電流時會發熱，導致電壓降和能量損耗，甚至引發火災。通常以AWG（American Wire Gauge）或mm²（平方毫米）表示線徑，數字越小代表線徑越粗。

• 電流越大，所需線徑越粗。
• 傳輸距離越長，所需線徑越粗，以減少電壓降。
• 參考線徑表或使用線上工具來確定適合您應用的線徑。

電壓降（Voltage Drop）

當電流通過電線時，電線會有一定的電阻，導致電壓在傳輸過程中有所損失，這就是電壓降。特別是在長距離傳輸或使用較細電線時，電壓降會更明顯。過大的電壓降會導致24V設備接收到的實際電壓低於24V，影響其性能甚至無法工作。

解決方案：

• 使用更粗的電線。
• 縮短電線長度。

過載保護（Overload Protection）

除了保險絲，在更複雜的24V系統中，還可能用到斷路器或熱敏電阻等來提供更全面的過載和短路保護。

環境因素

考慮工作環境的溫度、濕度、是否有振動或腐蝕性物質。選擇適合環境的電線、連接器和防水措施，確保長期穩定運行。

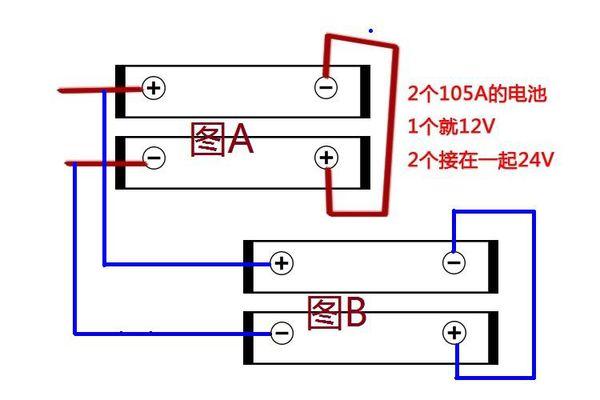

24V電池組的連接（串聯與並聯）

如果您是從多個12V電池來獲取24V電源，這涉及到電池的串聯和並聯。

• 串聯（Series Connection）：

  將一個電池的正極連接到另一個電池的負極，可以將電壓相加，而電流容量保持不變。例如，兩個12V、100Ah的電池串聯，會得到一個24V、100Ah的電池組。

  接法： 12V電池A的「+」極接到12V電池B的「-」極。最終輸出：電池A的「-」極為負極，電池B的「+」極為正極。

• 並聯（Parallel Connection）：

  將所有電池的正極連接在一起，負極連接在一起，可以將電流容量相加，而電壓保持不變。例如，兩個12V、100Ah的電池並聯，會得到一個12V、200Ah的電池組。

  接法： 12V電池A的「+」極接到12V電池B的「+」極；12V電池A的「-」極接到12V電池B的「-」極。最終輸出：共同的「+」極為正，共同的「-」極為負。

重要： 混合串聯和並聯來組成更大的電池組（如24V系統中串聯多個12V電池，再將這些串聯組並聯），需要更專業的知識和電池管理系統（BMS）來確保平衡充電和放電。

常見問題（FAQ）

如何判斷24V電源的正負極？

通常，24V直流電源會明確標示「+」和「-」符號，或使用顏色區分（紅色為正，黑色或藍色為負）。如果沒有標示，可以使用數位萬用電錶將檔位設置到直流電壓（DCV），將紅表筆接觸其中一條線，黑表筆接觸另一條線。如果讀數為正值（例如24.0V），則紅表筆接觸的是正極，黑表筆是負極；如果讀數為負值（例如-24.0V），則表示紅表筆接觸的是負極，黑表筆是正極。

為何我的24V設備接上後沒有反應？

這可能是由多種原因造成的。首先檢查電源是否已通電。其次，確認接線的正負極是否接反。接著，檢查是否有斷路（線路沒接好或電線斷裂）或短路（正負極直接接觸）。最後，確認電源的電流容量是否足夠供應設備，以及是否有熔斷器熔斷或開關故障。使用萬用電錶逐段測量電壓和通斷性，找出故障點。

如何選擇適合24V設備的電線線徑？

選擇電線線徑主要考量電流大小和傳輸距離。電流越大，距離越長，所需的電線就越粗（線徑數字越小）。您可以使用線上「電線線徑計算器」，輸入電壓（24V）、預期電流（A）和電線長度（米），它會推薦適合的最小線徑。若不確定，寧可選擇稍粗的線徑，以降低電壓降和發熱風險。

24V電源是否會觸電？

雖然24V直流電屬於低壓電，但仍然存在觸電的風險，尤其是在潮濕環境或皮膚有傷口的情況下。人體對電流的反應因個體差異和接觸條件而異。因此，在進行任何接線操作時，都應嚴格遵守安全規範，斷開電源，使用絕緣工具，並避免直接接觸裸露的導體。

我可以將多個12V電池串聯或並聯來得到24V嗎？

是的，您可以將兩個12V電池進行「串聯」連接以獲得24V電壓。將第一個12V電池的正極連接到第二個12V電池的負極，則第一個電池的負極和第二個電池的正極之間就是24V輸出。請注意，串聯後的電池組容量（安時Ah）與單個電池相同。而「並聯」則是為了增加電流容量，電壓則維持不變（例如兩個12V電池並聯仍然是12V）。

結語

掌握24V電源的正確接線方式，不僅能確保您的設備穩定運行，更重要的是保障人身安全。從理解基礎概念、嚴格遵守安全規範，到選擇合適的工具材料，再到細緻的每一步操作，都需要謹慎對待。希望這份詳盡的指南能幫助您自信、安全地完成24V電路的連接，開啟您的電子與電氣專案！
