麥卡托投影是圓柱投影嗎深入解析麥卡托投影與圓柱投影的本質關聯

深入解析麥卡托投影：它真的是一種圓柱投影嗎？

當我們談論地圖投影時，「麥卡托投影」無疑是最廣為人知，也最具爭議性的一種。許多人日常生活中所接觸到的世界地圖，多半都是基於此種投影方式。然而，圍繞著它的核心問題——「麥卡托投影是圓柱投影嗎？」——卻時常引發討論。本文將深入探討這個問題，為您提供詳細且具體的答案，並解析麥卡托投影的本質及其與圓柱投影的深層關聯。

麥卡托投影的明確定義與起源

要回答這個問題，我們首先需要了解麥卡托投影的定義。麥卡托投影（Mercator Projection）是由法蘭德斯地理學家傑拉杜斯·麥卡托（Gerardus Mercator）於1569年發表的一種地圖投影方式。它的設計初衷是為了方便航海，解決了航海士在地圖上繪製固定羅盤方位線（等角航線，Loxodrome 或 Rhumb Line）的難題。

• 創始人： 傑拉杜斯·麥卡托（Gerardus Mercator）
• 發表年份： 1569年
• 主要目的： 方便航海，使等角航線在圖上呈直線。

什麼是圓柱投影？

在進一步探討麥卡托投影之前，我們必須先理解「圓柱投影」這個概念。圓柱投影是地圖投影家族中最基礎且常見的一種。它的基本原理是：

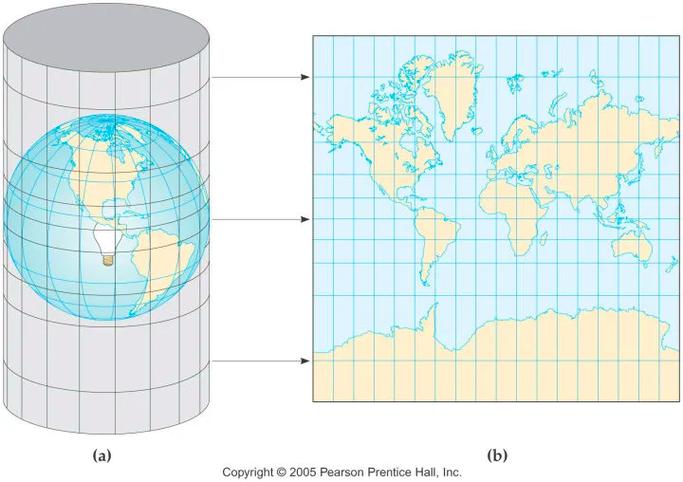

想像將一個圓柱體（或紙筒）「包裹」在地球儀的周圍。這個圓柱體可以有以下幾種放置方式：

• 正軸圓柱投影（Normal Aspect / Equatorial）： 圓柱體的軸線與地球的自轉軸重合，圓柱體與赤道相切或相割。這是最常見的形式，也是麥卡托投影所屬的類別。
• 橫軸圓柱投影（Transverse Aspect）： 圓柱體的軸線垂直於地球自轉軸，並與某一子午線相切或相割。例如，高斯-克魯格投影（Gauss-Krüger Projection）就是一種橫軸等角圓柱投影。
• 斜軸圓柱投影（Oblique Aspect）： 圓柱體的軸線與地球自轉軸呈某一角度。

一旦圓柱體到位，地球上的地理特徵（經緯線、陸地、海洋等）就被投影到圓柱體表面。隨後，將圓柱體展開成平面，就得到了平面地圖。投影的方式可以是光線投影（從地球中心、對點或無限遠處發出光線），也可以是數學公式轉換。

圓柱投影的共同特點： 所有的經線在投影圖上都表現為互相平行的直線，而緯線也表現為互相平行的直線，並與經線垂直。這使得網格狀的經緯線呈現出矩形排布。

是的，麥卡托投影確實是一種圓柱投影！

現在，我們可以正式地回答這個問題：是的，麥卡托投影確實是一種圓柱投影，而且是其中一種特定且非常重要的「正軸等角圓柱投影」。

為何它被歸類為圓柱投影呢？儘管麥卡托投影在實際操作上並非簡單的光線投影（它是由一套複雜的數學公式推導而來，旨在維持局部形狀不變），但其結果表現出所有圓柱投影的典型特徵：

• 經線與緯線呈直線和矩形網格： 在麥卡托投影的地圖上，所有的經線都是互相平行的垂直直線，所有的緯線都是互相平行的水平直線，且經緯線彼此垂直，構成一個完美的矩形網格。
• 赤道為標準緯線或切線： 麥卡托投影通常以赤道為其切線，即赤道上的尺度沒有變形。緯度越高，地圖被拉伸得越嚴重。
• 等角性（Conformality）： 這是麥卡托投影最核心的特性。它保留了地圖上任意一點的局部角度關係。這意味著，如果你在某個地方沿著地圖上的羅盤方位線行進，實際的方向與地圖上顯示的方向是一致的。這是通過沿緯線方向進行放大，以匹配沿經線方向在極點附近變大的放大率來實現的。

深入理解等角性如何影響麥卡托投影的圓柱特徵

為了維持等角性，麥卡托投影必須在緯度較高的區域，將地圖向東西方向進行更大的拉伸。為了保持地圖的比例一致性（即等角性），南北方向也必須以相同的比例拉伸。這種南北方向的拉伸，導致了高緯度地區（如格陵蘭島、加拿大北部、俄羅斯北部）的面積被嚴重誇大，使其看起來比實際大得多。這正是麥卡托投影雖然在導航上極為方便，但在展現真實地理面積方面存在嚴重缺陷的原因。

儘管存在面積失真的問題，但麥卡托投影其經緯線的正交直線網格特性，以及等角性帶來的導航便利性，使其成為一種典型的圓柱投影，並且在航海、航空、甚至現今的網頁地圖（如Google Maps的Web Mercator）中仍佔有重要地位。

麥卡托投影的優點與缺點

優點：

• 導航便利： 等角航線（Loxodrome）在地圖上顯示為直線，使航海士能夠輕鬆規劃航線，保持恆定羅盤方位。
• 方向正確： 局部角度和方向被忠實保留，有利於精確的導航和定位。
• 適用於低緯度地區： 在赤道附近，麥卡托投影的變形最小，因此非常適合繪製赤道區域的地圖。

缺點：

• 面積嚴重失真： 這是麥卡托投影最廣為人知的缺點。離赤道越遠，面積變形越嚴重。例如，格陵蘭島在麥卡托地圖上看起來比非洲大陸還大，而實際上非洲大陸的面積是格陵蘭的14倍以上。
• 高緯度地區無法完整呈現： 南北兩極在麥卡托投影中會被拉伸至無限大，因此無法在地圖上顯示，通常以一個截斷的邊界來表示。
• 不適合全球範圍的面積比較： 由於面積失真，麥卡托投影不適用於需要準確比較不同地區面積大小的場景。

結論

綜上所述，麥卡托投影毫無疑問是一種圓柱投影。它透過數學方式將球體表面投影到一個假想的圓柱體上，然後將圓柱體展開為平面。它的獨特之處在於其等角性，即保持局部角度和方向的正確性，這使得它成為航海和許多現代地圖應用的首選。然而，這種特性也犧牲了面積的準確性，導致高緯度地區的面積嚴重誇大。了解麥卡托投影的這些特性，有助於我們更批判性地看待地圖，並理解不同投影方式的適用場景與限制。

下一次當您看到一張世界地圖時，不妨思考一下它是如何被投影出來的，以及這種投影方式可能帶來哪些視覺上的「欺騙」。這種對地圖學基本原理的理解，將使您成為一個更明智的地圖使用者。

常見問題（FAQ）

Q1: 為何麥卡托投影會導致面積變形？

麥卡托投影為了維持其最核心的「等角性」（即保持局部角度正確），必須在高緯度地區進行顯著的拉伸。當緯度增加時，地球上實際的經線間距會逐漸縮小，但麥卡托投影為了讓經線在圖上保持平行直線，並讓經緯線保持正交，因此被迫在東西方向上拉伸高緯度區域。為了維持等角性，南北方向也必須以相同的比例拉伸，導致離赤道越遠的區域，面積被誇大得越嚴重。

Q2: 如何辨識一張地圖是否為麥卡托投影？

辨識麥卡托投影地圖的幾個主要特徵包括：

• 所有的經線（縱向線）都是互相平行的直線。
• 所有的緯線（橫向線）也都是互相平行的直線，並與經線垂直。
• 極點（南北極）無法顯示，通常在最高緯度處被截斷。
• 高緯度地區（例如格陵蘭、加拿大北部、俄羅斯北部）的陸地面積看起來異常巨大，明顯比實際大很多。

Q3: 麥卡托投影適合用於哪些場合？

麥卡托投影最適合用於需要精確方向和角度的場合，例如：

• 航海與航空圖： 船隻和飛機的導航。
• 局部區域的地圖： 在較小範圍內（特別是接近赤道地區），其變形不明顯，仍能提供良好的地理資訊。
• 某些網路地圖服務： 例如早期的Google Maps（雖然現在使用的是Web Mercator，但本質上仍是圓柱投影的變體），因為其矩形網格便於地圖切片和顯示。

Q4: 麥卡托投影與Web Mercator（網路麥卡托投影）有何不同？

Web Mercator（EPSG:3857）是麥卡托投影的一種流行變體，廣泛用於Google Maps、OpenStreetMap等網路地圖服務。其主要差異在於：

• 地球模型： 傳統麥卡托投影通常基於地球的橢球體模型進行計算，而Web Mercator為了簡化計算，假設地球是一個完美的球體。
• 應用： Web Mercator專為網路地圖的顯示和縮放層級（zoom levels）優化，使得地圖切片（tiles）能夠無縫拼接。

儘管Web Mercator在數學細節上有所不同，但它依然保持了麥卡托投影的等角性與圓柱投影的基礎特性，即高緯度地區的面積嚴重失真。

Q5: 除了麥卡托投影，還有哪些常見的圓柱投影？

除了麥卡托投影，還有許多其他類型的圓柱投影，每種都有其特定的優點和缺點：

• 高斯-克魯格投影（Gauss-Krüger Projection）： 一種橫軸等角圓柱投影，廣泛用於國家級別的測繪和地圖製作，特別是在中緯度地區的變形較小。
• 等積圓柱投影（Cylindrical Equal-Area Projection）： 這類投影的目的是保留各地區的真實面積比例，但會導致形狀變形。例如，加爾-彼得斯投影（Gall-Peters Projection）就是一種著名的等積圓柱投影，其特徵是高緯度地區被壓縮，看起來較扁長。
• 等距圓柱投影（Cylindrical Equidistant Projection）： 也稱為平板地圖（Plate Carrée），經緯線間距均等，常用於全球網格數據的顯示，但形狀和面積都會有變形。

這些圓柱投影的選擇取決於地圖的特定用途和需要強調的地理特性。
