電腦VGA是什麼：深入解析VGA顯示技術、連接埠與其現代應用

Byadmin

在現今數位化顯示技術百花齊放的時代，如HDMI、DisplayPort、USB-C等介面已成為主流，但對於許多電腦使用者或IT專業人士來說，

電腦VGA是什麼 依舊是一個耳熟能詳，甚至在某些特定應用場景下仍不可或缺的顯示介面。VGA，全名為「Video Graphics Array」，曾是電腦顯示技術的黃金標準，承載著PC發展初期的視覺體驗。儘管其技術原理屬於類比範疇，不如數位介面清晰銳利，但其廣泛的相容性與歷史地位，使其至今仍活躍於許多傳統設備、投影機及特定工業控制領域。

本文將深入探討VGA的起源、技術原理、連接埠特性、顯示能力、優缺點，並與現代顯示介面進行比較，幫助您全面了解這個經典的電腦顯示介面。

VGA是什麼？深入理解其定義與歷史

VGA的起源與標準定義

VGA，即Video Graphics Array (影像圖形陣列)，是由IBM於1987年推出的一種標準顯示介面。它最初是作為IBM PS/2系列個人電腦的顯示標準而設計，旨在提供比其前身（如CGA、EGA）更豐富的色彩和更高的解析度。VGA的推出，對於當時個人電腦的圖形顯示能力是一次巨大的飛躍，為後來的視窗作業系統（如Windows 3.0）普及奠定了基礎。

VGA最初定義的標準解析度為640×480像素，並能顯示256種顏色，遠超以往的黑白或有限色彩顯示。隨著時間的推移，VGA介面被不斷延伸，支援了更高解析度如800×600 (SVGA)、1024×768 (XGA) 甚至更高，儘管這些「更高解析度」是在VGA的類比基礎上實現的，並非其原始定義。

VGA的技術原理：類比訊號的傳輸

與現今主流的數位顯示介面（如HDMI、DisplayPort）不同，VGA是一種類比訊號傳輸介面。這意味著顯示卡輸出的影像訊號並非由「0」和「1」組成的二進位數據，而是連續變化的電壓訊號。具體來說，VGA訊號包含以下幾個主要組成部分：

  • 紅、綠、藍 (RGB) 色彩訊號： 分別對應影像的紅、綠、藍三原色強度，透過不同的電壓高低來表現。
  • 水平同步訊號 (HSync)： 用於控制顯示器電子束在掃描一行後返回下一行起點的時序。
  • 垂直同步訊號 (VSync)： 用於控制顯示器電子束在掃描完一幀畫面後，返回螢幕頂部開始下一幀的時序。

在VGA系統中，顯示卡內部會將電腦產生的數位影像數據，透過數位類比轉換器 (DAC – Digital-to-Analog Converter) 轉換為類比電壓訊號，然後透過VGA線纜傳輸到顯示器。傳統的CRT（陰極射線管）顯示器可以直接接收並處理這些類比訊號。而對於現代的LCD或LED顯示器，由於它們內部是數位處理，所以需要將VGA傳入的類比訊號，再透過其內建的ADC（類比數位轉換器）轉換回數位訊號才能顯示。這種多次的數位類比轉換，是VGA畫質容易受損的原因之一。

VGA連接埠的實體樣貌：15針D-Sub接頭

VGA連接埠的實體樣貌：15針D-Sub接頭

當您探究「電腦VGA是什麼」時，其獨特的物理連接埠是無法忽視的標誌。VGA介面通常採用一個15針的D-Sub連接器，也常被稱為HD-15或DB-15（儘管從技術上講，DB-15並非其正確稱呼，但已被廣泛接受）。

這個連接器外形呈梯形，通常為藍色（但也有黑色或其他顏色），兩側帶有兩個用於鎖定線纜的螺絲孔。這兩個螺絲在連接時可擰緊，以確保線纜穩固連接，避免因鬆動而導致訊號不穩或畫面抖動。

各針腳功能簡述

這15根針腳各自負責傳輸特定的訊號，確保影像能正確顯示。以下是VGA 15針D-Sub連接器的主要針腳功能簡述：

  1. Red Video (紅影像)
  2. Green Video (綠影像)
  3. Blue Video (藍影像)
  4. ID Bit 2 (識別位元2，用於DDC)
  5. Ground (接地)
  6. Red Ground (紅影像接地)
  7. Green Ground (綠影像接地)

    8. 8. Blue Ground (藍影像接地)

    9. Key/Powered (預留或供電)

    10. Sync Ground (同步訊號接地)

    11. ID Bit 0 (識別位元0，用於DDC)

    12. ID Bit 1 / SDA (識別位元1，用於DDC數據線)

    13. Horizontal Sync (水平同步)

    14. Vertical Sync (垂直同步)

    15. ID Bit 3 / SCL (識別位元3，用於DDC時鐘線)

其中，針腳1、2、3負責傳輸紅、綠、藍三原色影像訊號；針腳13、14則分別傳輸水平和垂直同步訊號。而針腳12和15（以及部分系統中的4和11）則用於DDC (Display Data Channel)，這是一種顯示器和顯示卡之間通訊的標準，允許顯示器向顯示卡傳輸其支援的解析度、更新率等資訊，實現即插即用。

VGA的顯示能力：解析度與色彩深度

VGA的顯示能力：解析度與色彩深度

理解「電腦VGA是什麼」，就必須了解其所能提供的顯示畫質上限。VGA的原始設計是為640×480解析度而生，但其類比特性使其能夠支援更高的解析度，不過往往伴隨著畫質的犧牲。

常見的VGA解析度

雖然VGA的標準解析度為640×480，但隨著圖形卡技術的發展，VGA介面實際能夠輸出多種解析度：

  • 640×480 (VGA)： 最原始的標準，提供4:3的畫面比例。
  • 800×600 (SVGA)： Super VGA，這是VGA標準的首次重要擴展。
  • 1024×768 (XGA)： Extended Graphics Array，另一個常見的擴展解析度。
  • 1280×1024 (SXGA)： Super Extended Graphics Array。
  • 1600×1200 (UXGA)： Ultra Extended Graphics Array。
  • 1920×1080 (Full HD)： 在許多VGA介面上也能勉強支援，但畫質衰減非常明顯，特別是線纜品質不佳時。

雖然VGA可以輸出高達Full HD甚至更高的解析度，但由於其類比訊號的本質，訊號在傳輸過程中容易受到電磁干擾、線纜長度及品質的影響，導致畫面出現模糊、重影、色彩失真等現象。解析度越高，對訊號品質的要求越嚴苛，因此在高解析度下，VGA的表現會明顯不如數位介面。

色彩深度

VGA最初可顯示16色，後來透過擴展記憶體和改進技術，能夠支援256色、16位元（65,536色）甚至24位元真彩色（約1670萬色）的顯示。這在當時足以滿足大多數應用需求，包括早期的多媒體內容和圖像編輯。

VGA的優勢與劣勢

雖然VGA是過去數十年電腦顯示的主力，但隨著技術演進，其優勢逐漸縮小，劣勢日益顯現。全面了解VGA的特點，能幫助我們更好地理解「電腦VGA是什麼」及其在當代仍有一定應用的原因。

VGA的優勢

  • 廣泛的相容性： 由於歷史悠久，VGA幾乎是所有舊款顯示器、投影機和許多早期電腦的標準配置，因此在連接老舊設備時仍非常有用。
  • 成本低廉： VGA線纜和連接埠的製造成本相對較低，使得VGA設備更具經濟性。
  • 熱插拔： 在大多數情況下，VGA介面支援熱插拔，即在電腦運作時連接或斷開線纜，而無需關閉設備。
  • 簡單直接： 類比訊號傳輸原理相對簡單，故障排除也較為直觀。

VGA的劣勢

  • 畫質受損： 由於是類比訊號，VGA容易受到電磁干擾（EMI）的影響，導致畫面模糊、重影、噪點或色彩失真，尤其是在線纜較長或品質不佳時。
  • 無音訊傳輸： VGA介面僅傳輸影像訊號，不支援音訊傳輸。這意味著如果使用VGA連接顯示器，還需要另外連接音訊線纜才能有聲音。
  • 無法支援數位內容保護 (DRM)： VGA無法傳輸受HDCP（高頻寬數位內容保護）保護的內容，這使得它無法用於播放藍光光碟或串流媒體服務中的受版權保護內容。
  • 解析度與更新率限制： 雖然VGA可以支援較高解析度，但在高解析度或高更新率下，畫質衰減明顯，無法滿足現代遊戲和高畫質影音的需求。
  • 連接頭體積較大： 相較於HDMI或DisplayPort等小型連接埠，VGA的15針D-Sub接頭體積較大，不利於設備的小型化設計。
  • 易受干擾： 類比訊號的特性決定了其抗干擾能力較弱。

VGA在現代的應用與其歷史地位

儘管VGA在技術上已被數位介面超越，但其在特定領域和歷史情境下仍具有不可替代的作用。這也解釋了「電腦VGA是什麼」這個問題為何仍會被頻繁提及。

VGA的持續存在

VGA之所以尚未完全退出市場，主要原因在於以下幾點：

  • 遺留設備： 許多辦公室、學校和會議室仍在使用配備VGA介面的老舊投影機或顯示器。對於這些機構來說，汰換所有設備成本高昂，因此VGA仍然是連接這些傳統設備的必要選項。
  • 工業與專業用途： 某些工業控制系統、醫療設備或專業儀器，由於其系統更新週期長、對穩定性要求高，可能仍保留VGA介面來連接特定的顯示裝置。
  • KVM切換器： 在伺服器機房或有多台電腦的環境中，KVM（鍵盤、視訊、滑鼠）切換器常使用VGA介面來共享一個顯示器。
  • 成本考量： 對於預算有限的應用，VGA仍然提供了一個經濟實惠的顯示解決方案。

VGA轉接器的應用

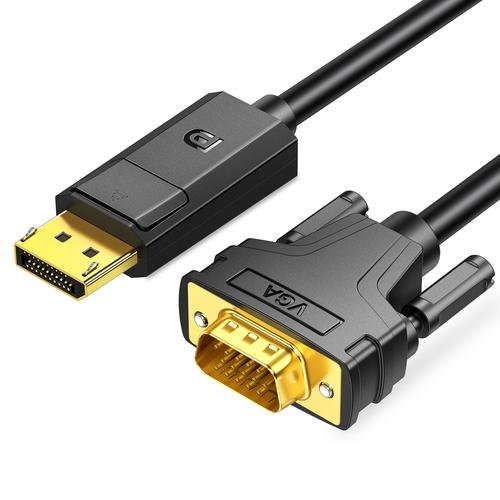

為了在新型設備（通常只有HDMI、DisplayPort）和舊型VGA設備之間建立連接，市場上充斥著各種VGA轉接器和轉換器。這些轉接器主要分為兩類：

  • 數位轉類比 (如HDMI轉VGA、DisplayPort轉VGA)： 這種轉換需要內部晶片將數位訊號轉換為類比訊號。轉換過程會導致一定的畫質損失，且通常需要外部供電，也不支援音訊傳輸。
  • 類比轉數位 (如VGA轉HDMI、VGA轉DisplayPort)： 這種轉換則將類比VGA訊號轉換為數位訊號。同樣也會有畫質損失，且常需要額外供電，音訊也需單獨輸入。

這些轉接器雖然能解決相容性問題，但無法彌補VGA本身的類比缺陷，因此轉換後的畫質通常會打折扣，特別是對於高解析度畫面而言。

VGA與其他主流顯示介面的比較

要透徹理解「電腦VGA是什麼」，最直觀的方式就是將其與當代主流的數位顯示介面進行比較。這能清晰地展示VGA的局限性以及數位介面的優勢。

VGA vs. DVI (Digital Visual Interface)

  • 訊號類型：
    • VGA： 類比訊號。
    • DVI： 可同時支援數位訊號 (DVI-D)、類比訊號 (DVI-A)，或兩者兼具 (DVI-I)。
  • 畫質：
    • VGA： 類比訊號易受干擾，高解析度下畫質下降明顯。
    • DVI： 數位訊號傳輸，畫質更清晰穩定，不易受干擾。DVI-D可支援高解析度，如單鏈路可達1920×1200，雙鏈路可達2560×1600。
  • 音訊：
    • VGA： 不支援音訊傳輸。
    • DVI： 不原生支援音訊（部分顯卡可透過轉接器將音訊嵌入DVI訊號，但非標準功能）。
  • 版權保護：
    • VGA： 不支援HDCP。
    • DVI： 支援HDCP。

VGA vs. HDMI (High-Definition Multimedia Interface)

  • 訊號類型：
    • VGA： 類比訊號。
    • HDMI： 純數位訊號。
  • 畫質：
    • VGA： 類比訊號，高解析度下畫質受損。
    • HDMI： 數位訊號，完美支援高畫質影像，如Full HD (1080p)、4K甚至8K，畫質無損。
  • 音訊：
    • VGA： 不支援音訊傳輸。
    • HDMI： 原生支援多聲道數位音訊傳輸，一條線搞定影音。
  • 版權保護：
    • VGA： 不支援HDCP。
    • HDMI： 支援HDCP，可播放受保護的影音內容。
  • 功能擴展：
    • VGA： 功能單一。
    • HDMI： 支援乙太網路通道(HEC)、音訊回傳通道(ARC)、消費者電子控制(CEC)等。

VGA vs. DisplayPort (DP)

  • 訊號類型：
    • VGA： 類比訊號。
    • DisplayPort： 純數位訊號，由VESA制定。
  • 畫質與頻寬：
    • VGA： 頻寬有限，高解析度下畫質差。
    • DisplayPort： 目前最高頻寬的數位顯示介面之一，支援極高解析度（如8K@60Hz、4K@120Hz或更高）和高更新率，多用於專業顯示器和高端遊戲。
  • 音訊：
    • VGA： 不支援音訊傳輸。
    • DisplayPort： 支援多聲道數位音訊傳輸。
  • 版權保護：
    • VGA： 不支援HDCP。
    • DisplayPort： 支援DPCP (DisplayPort Content Protection) 和HDCP。
  • 多螢幕支援：
    • VGA： 不支援。
    • DisplayPort： 支援MST (Multi-Stream Transport)，可以透過單一DP埠菊花鏈連接多個顯示器。

VGA vs. USB-C (DisplayPort Alt Mode)

  • 訊號類型：
    • VGA： 類比訊號。
    • USB-C： 本身是通用數據接口，但可透過DisplayPort Alt Mode (替代模式) 傳輸數位影像訊號。
  • 畫質與頻寬：
    • VGA： 類比訊號，頻寬受限。
    • USB-C (DP Alt Mode)： 具備與DisplayPort相同的影像傳輸能力，支援高解析度與高更新率，且同時可傳輸數據和供電。
  • 音訊：
    • VGA： 不支援音訊傳輸。
    • USB-C (DP Alt Mode)： 支援音訊傳輸。
  • 功能整合：
    • VGA： 僅限影像。
    • USB-C： 一線多用，可同時進行充電、數據傳輸（如USB 3.0/4.0、Thunderbolt）、網路連接和影像輸出，極大簡化線纜。

總結

透過上述的深入解析，相信您對「電腦VGA是什麼」有了全面而具體的理解。VGA作為一個曾經的行業標準，為個人電腦的圖形發展奠定了重要基礎。儘管在數位化浪潮中逐漸退居二線，但其廣泛的相容性和在特定應用中的持續存在，證明了其歷史價值和實用性。

在未來，隨著舊設備的逐步淘汰和新技術的普及，VGA介面勢必會越來越少見。然而，了解VGA的原理和特性，不僅是對電腦歷史的認識，也能幫助我們在面對不同顯示介面時做出更明智的選擇，特別是在處理舊設備的連接問題時。

常見問題（FAQ）

如何判斷我的電腦或螢幕是否有VGA介面？

通常，您可以透過觀察連接埠的實體外觀來判斷。VGA介面是一個具有15個針孔的梯形藍色（或其他顏色）連接埠，兩側帶有兩個螺絲孔，用於固定線纜。如果您的電腦或螢幕背面有這個藍色的梯形接口，那麼它就配備了VGA介面。

為何VGA畫質不如HDMI或DisplayPort？

VGA採用的是類比訊號傳輸，訊號在線纜傳輸過程中容易受到電磁干擾、線纜長度與品質的影響，導致畫質衰減、模糊或重影。而HDMI和DisplayPort採用的是數位訊號傳輸，數據以「0」和「1」的形式傳輸，只要訊號能被正確接收，畫質就不會損失，且能支援更高的解析度和更新率。

我可以使用VGA轉接器將舊設備連接到新螢幕嗎？

是的，您可以透過VGA轉HDMI、VGA轉DisplayPort等轉接器，將配備VGA介面的舊設備連接到只有數位接口的新螢幕。然而，請注意，由於VGA是類比訊號，轉換過程會涉及數位類比轉換，可能會導致一定的畫質損失，且通常無法傳輸音訊，需要另外連接音源線。此外，轉接器的品質也會顯著影響最終的顯示效果。

VGA介面未來會完全消失嗎？

VGA介面在消費級產品中已經很少見，新的電腦和顯示器大多不再配備。然而，由於全球仍有大量的舊有設備（如老舊投影機、工業控制設備等）依賴VGA，因此在短期內，VGA還不會完全消失。但從長期趨勢來看，VGA終將被更先進的數位介面完全取代，其應用範圍會越來越窄。
