電梯結構：深入解析電梯的核心組成與運作原理
電梯，作為現代都市生活中不可或缺的垂直交通工具，其背後複雜而精密的電梯結構是確保每一次安全升降的關鍵。從高聳入雲的摩天大樓到我們日常居住的公寓，電梯的運作效率與安全性，無一不仰賴其核心組件的完美協作。本文將深入探討電梯的內部構造，解析其各個主要組成部分的功能與重要性，讓您對這項日常科技有更深層次的理解。
Table of Contents
電梯結構的核心基石：曳引式電梯詳解
目前市場上最為常見的電梯類型是曳引式電梯，其運作原理如同一個精密的平衡系統。了解其關鍵組件，是理解整個電梯結構的基礎。
1. 曳引機 (Traction Machine)
曳引機是電梯的心臟，負責產生動能，驅動電梯車廂與對重運行。它通常由以下幾個部分組成：
- 電動馬達 (Electric Motor)： 提供主要的動力來源，現代多採用永磁同步無齒輪馬達，效率更高、噪音更低。
- 曳引輪 (Traction Sheave)： 固定在馬達軸上，通過與鋼索之間的摩擦力來提升或下降車廂。曳引輪的溝槽設計對鋼索的壽命和曳引效率至關重要。
- 制動器 (Brake)： 在電梯停止時，自動鎖住曳引輪，確保車廂精確停靠於樓層，並在緊急情況下提供額外的安全保障。

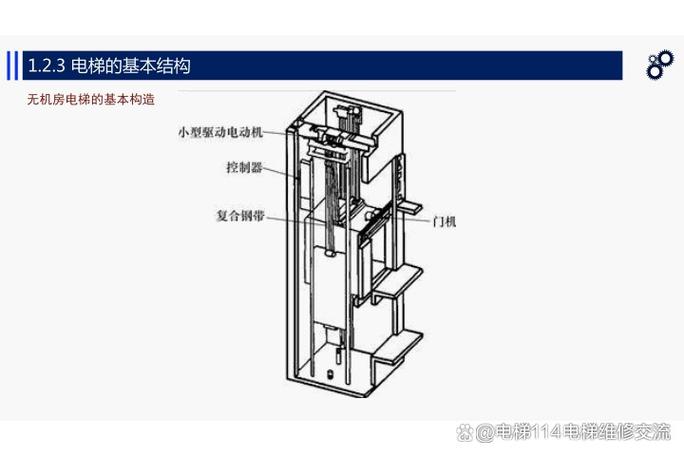

過去的曳引機多設置在獨立的機房 (Machine Room) 中，但隨著科技進步，無機房電梯 (MRL – Machine Room Less) 的設計越來越普及，將曳引機直接安裝在升降道內部，節省了建築空間。
2. 鋼索與懸掛系統 (Steel Ropes & Suspension System)
鋼索是連接電梯車廂與對重塊的關鍵媒介。這些高強度、多股編織的特製鋼索環繞在曳引輪上，其數量和直徑都經過精密計算，以承受遠超電梯最大載重的負荷。
- 多重安全係數： 電梯鋼索的設計通常具有極高的安全係數（通常為10-12倍），確保即使部分鋼索受損，仍有足夠的承載能力。
- 平衡傳動： 鋼索透過曳引輪連接車廂與對重，利用對重來平衡車廂大部分的重量，大大減少馬達所需的實際驅動功率。
3. 電梯車廂 (Elevator Car)
電梯車廂是乘客直接接觸的部分，其結構設計不僅關乎美觀，更直接影響乘客的舒適與安全。
- 車廂骨架 (Car Frame)： 鋼結構，提供車廂的整體支撐和強度，並連接鋼索、導靴和安全鉗。
- 車廂牆壁、地板與天花板： 通常採用輕量化且防火的材料，內部裝潢則考量耐用性、隔音及視覺設計。
- 車廂門系統 (Car Door System)： 通常為自動開關的滑動門，由專門的馬達驅動。門邊設有安全觸板或光幕感應器，防止夾人。
- 操作箱與顯示器 (Car Operating Panel & Display)： 包含樓層按鈕、緊急按鈕、開關門按鈕以及樓層顯示器，是乘客與電梯互動的介面。
4. 對重塊 (Counterweight)
對重塊是電梯結構中不可或缺的平衡元件。它通常由鑄鐵或混凝土塊組成，安裝在一個獨立的對重框架中，與車廂透過鋼索相連，在升降道內與車廂同步反向運行。
- 能量節省： 對重塊的重量通常設定為電梯車廂自重加上一半額定載重。這使得馬達在運行時只需克服車廂與對重之間的少許重量差和摩擦力，大幅降低能耗。
- 系統平衡： 確保電梯系統的動態平衡，減少馬達的負荷，延長設備壽命。
5. 導軌系統 (Guide Rail System)
導軌是確保電梯車廂和對重塊在升降道內精確、平穩垂直移動的軌道。它們由高強度鋼材製成，筆直地安裝在升降道壁上。
- 導靴 (Guide Shoes)： 固定在電梯車廂和對重框架上，內含潤滑襯墊，滑動在導軌上，引導車廂和對重平穩升降。
- 定位與穩定： 導軌系統確保車廂不會左右搖晃或前後傾斜，維持其在升降道中的固定位置，是乘坐舒適度和安全的重要保障。
6. 緩衝器 (Buffers)
緩衝器設置在電梯升降道的底部（車廂緩衝器）和頂部（對重緩衝器，某些設計）。它們是電梯的最後一道物理安全防線。
- 吸收衝擊： 當電梯因意外情況（如鋼索斷裂、制動失靈）導致超速下降或上升，或超出正常行程時，緩衝器能有效吸收衝擊能量，減緩衝擊力，保護車廂內乘客的安全。
- 類型： 常見的有油壓式緩衝器和彈簧式緩衝器，油壓式適用於高速電梯，吸收能量效果更佳。
7. 控制系統 (Control System)
控制系統是電梯的「大腦」，負責接收、處理所有指令並協調各個機械部件的運作。
- 微處理器： 核心控制器，運行複雜的演算法，實現樓層呼叫響應、門控、速度控制、故障診斷等功能。
- 感應器與訊號線路： 遍布電梯各處的感應器（如門感應器、樓層感應器、超載感應器等）不斷向控制系統發送實時數據。
- 調速器 (Variable Voltage Variable Frequency – VVVF)： 現代電梯多採用VVVF變頻變壓調速技術，確保電梯啟動、運行、停止過程平穩順暢，提升乘坐舒適度並節省能源。
8. 安全鉗與限速器 (Safety Gear & Overspeed Governor)
這是電梯最重要的主動安全裝置之一，聯動保障乘客安全。
- 限速器 (Overspeed Governor)： 通常設置在升降道頂部或機房內。當電梯車廂速度超過預設安全值時，限速器會被啟動，首先切斷電梯電源並啟動制動器。如果電梯仍未能減速，限速器會進一步觸發安全鉗動作。
- 安全鉗 (Safety Gear)： 安裝在電梯車廂骨架的底部或兩側，與限速器通過鋼索或連桿連接。一旦被限速器觸發，安全鉗會立即抱緊兩側的導軌，使車廂在緊急情況下強力制動並固定在導軌上，防止墜落。
9. 升降道與底坑 (Hoistway & Pit)
電梯的運行空間，也是其結構的重要組成部分。
- 升降道 (Hoistway/Shaft)： 是一個垂直的、封閉的通道，供電梯車廂和對重塊運行。其尺寸、防火要求和結構強度都必須符合嚴格的建築規範。
- 電梯底坑 (Elevator Pit)： 位於升降道底部，低於最低樓層。它提供了緩衝器、電梯維修空間以及部分電氣元件的安裝位置。其深度需符合緩衝器類型及相關規範。
液壓式電梯的結構特性
除了曳引式電梯，液壓式電梯也是常見的類型，尤其適用於低樓層、載重較大或無機房空間的建築。其結構原理與曳引式有顯著不同：
- 液壓泵站 (Hydraulic Power Unit)： 包含電動機、油泵和油箱。馬達驅動油泵，將液壓油壓入液壓缸。
- 液壓缸與柱塞 (Hydraulic Cylinder & Plunger)： 液壓油在壓力作用下推動柱塞上升，從而推動電梯車廂上升。下降時，透過閥門控制液壓油緩慢流回油箱，實現重力下降。
- 無對重設計： 大多數液壓電梯無需對重塊，結構相對簡潔。
- 速度較慢： 相較於曳引式電梯，液壓電梯通常速度較慢，行程也有限制。
雖然液壓電梯的結構組件較少，但其液壓系統的穩定性、密封性和油溫控制同樣是確保其安全運行的關鍵。
電梯結構的整體協調與運作
無論是曳引式還是液壓式電梯，其內部數十甚至數百個零部件並非各自獨立，而是構成一個高度協調的系統。從乘客按下呼叫按鈕的那一刻起，控制系統便開始協調：
- 接收指令，確認電梯位置和運行方向。
- 驅動曳引機或液壓泵站，提供動力。
- 透過鋼索或液壓油，帶動車廂上升或下降。
- 導軌與導靴確保車廂平穩直線運行。
- 門系統在到達樓層後精準開啟與關閉。
- 感應器持續監測速度、位置、載重，並將數據反饋給控制系統，進行實時調整。
- 所有安全裝置則時刻待命，在異常情況下立即介入，保障乘客生命安全。
這種精密複雜的協同作業，是電梯安全可靠運行的根本。
電梯結構的重要性：安全與效率的基石
「電梯的每一份子都必須如同樂隊的每個成員般，精準到位，才能奏出和諧安全的樂章。」
深入了解電梯的內部結構，會讓我們更加意識到其設計的精妙與對安全的嚴謹考量。一個優良且維護得當的電梯結構，不僅能提供順暢的乘坐體驗，更是生命安全和財產保護的基石。無論是定期檢修、零件更換，還是技術升級，都應基於對其結構原理的透徹理解。這也是為何電梯的製造、安裝和維護都受到世界各國嚴格法規監管的原因。
投資於高品質的電梯組件與專業的維護服務，是對建築物價值和使用者安全的最佳保障。希望透過這篇文章，您對電梯的內部世界有了更全面的認識。
常見問題 (FAQ)
如何判斷電梯的結構是否安全可靠？
判斷電梯結構是否安全可靠，主要可以從兩個方面著手：首先是定期維護保養，確保電梯有專業的維修團隊進行例行檢查、潤滑和零件更換；其次是年度檢驗報告，台灣的電梯每年都必須接受主管機關或其委託機構的專業檢驗，確保符合最新的安全標準。查閱電梯內的合格標示和維護紀錄，可以初步判斷其安全狀態。
為何液壓電梯和曳引電梯的結構差異如此大？
液壓電梯和曳引電梯的結構差異主要源於它們驅動方式的不同。曳引電梯是透過馬達帶動鋼索和曳引輪，利用摩擦力來提升或下降車廂，並藉由對重塊平衡車廂重量以節省能源。而液壓電梯則仰賴液壓油在壓力下推動液壓缸內的柱塞來升降車廂，其驅動系統集中於液壓泵站和液壓缸，因此不需要鋼索和對重塊，結構相對簡潔，但速度和行程受限。
電梯結構中的安全鉗和限速器是如何協同工作的？
安全鉗和限速器是電梯最重要的聯動安全裝置。限速器持續監測電梯車廂的速度。一旦車廂速度超過預設的安全極限（如正常運行速度的1.25倍），限速器會自動觸發，首先切斷電源並啟動制動器。如果電梯速度仍未降低，限速器會透過機械連桿或鋼索拉動安全鉗，使安全鉗緊緊地夾住導軌，將車廂強制停止並固定在升降道中，從而防止電梯墜落，保障乘客安全。
電梯底坑在電梯結構中扮演什麼角色？
電梯底坑是位於升降道最底層、最低樓層地面以下的空間。它的主要作用有三：首先，它提供了安裝緩衝器的空間，當電梯意外超程下降時，緩衝器能吸收衝擊能量；其次，它為電梯維修人員提供了進入電梯底部進行檢查和維護的必要空間；最後，一些電氣元件和排線也會設置在底坑內，是電梯結構不可或缺的組成部分。
