電容大小怎麼看從標示、類型到實際測量，全方位掌握電容器數值

Byadmin

在電子電路的世界裡，電容器（Capacitor）是不可或缺的基礎元件。它們被廣泛應用於濾波、耦合、振盪、儲能等各種功能。然而，許多初學者乃至有經驗的工程師，都曾被電容器上琳瑯滿目的標示所困擾：「這顆電容的數值到底是多少？」「大小怎麼看？」、「不同類型電容的讀法一樣嗎？」

這篇文章將會詳細且具體地引導您，如何正確判讀電容器的「大小」——不僅是物理尺寸，更是其電氣特性數值，包括電容值、耐壓值及誤差值。無論您是業餘愛好者還是專業工程師，這份指南都將幫助您撥開迷霧，精準掌握電容器的秘密。

認識電容器的「大小」：電容值、耐壓與誤差

當我們談論電容器的「大小」時，通常指的是其核心的電氣參數，而非僅僅是其物理尺寸。這些參數決定了電容器在電路中的功能與適用性。

核心數值：電容值（Capacitance）

電容值是衡量電容器儲存電荷能力的單位，標準單位是「法拉」（Farad, F）。然而，法拉是一個非常大的單位，所以在實際應用中，我們更常看到其小數單位：

  • 微法拉（microfarad, μF / uF）： 1 μF = 10-6 F
  • 奈法拉（nanofarad, nF）： 1 nF = 10-9 F
  • 皮法拉（picofarad, pF）： 1 pF = 10-12 F

單位換算表：

  1. 1 F = 1,000,000 μF
  2. 1 μF = 1,000 nF = 1,000,000 pF
  3. 1 nF = 1,000 pF

例如，一個標示為「104」的陶瓷電容，其電容值為 100nF（即 0.1μF），而一個標示為「470uF」的電解電容，其電容值為 470微法拉。

安全保證：耐壓值（Voltage Rating）

耐壓值是指電容器在正常工作下能夠承受的最高電壓。如果施加的電壓超過了其耐壓值，電容器可能會擊穿損壞，甚至發生爆炸，造成安全隱患。

耐壓值通常以「V」（伏特）表示，有時會標註為直流電壓（DCV或VDC）或交流電壓（ACV或VAC）。在選擇電容器時，其耐壓值應至少是電路中實際工作電壓的1.5倍至2倍，以確保安全餘裕。

精準度指標：誤差值（Tolerance）

誤差值表示電容器的實際電容值與其標稱值之間的允許偏差範圍。例如，一個標示為 100nF、誤差值 ±10% 的電容，其實際值可能在 90nF 到 110nF 之間。

常見的誤差值標示通常是字母代碼，例如：

  • F： ±1%
  • G： ±2%
  • J： ±5%
  • K： ±10%
  • M： ±20%
  • Z： +80% / -20% (常見於電解電容，精度要求不高)

各類電容器的標示判讀術

不同類型的電容器，其標示方式會有所差異。掌握這些差異是正確判讀的關鍵。

電解電容器（Electrolytic Capacitors）

電解電容通常體積較大，且具有極性（Polarity）。它們的標示方式相對直觀：

  • 電容值與耐壓值： 直接印在電容器表面。例如：
    「100uF 25V」 表示電容值為 100微法拉，耐壓為 25伏特。
    「4700μF 50V」 表示電容值為 4700微法拉，耐壓為 50伏特。
  • 極性標示： 這是電解電容最重要的判讀點之一。

    • 引腳式： 長引腳為正極（+），短引腳為負極（-）。
    • 本體標示： 負極通常會有一條粗的、帶有「-」符號或箭頭的色帶，指向負極引腳。圓形電容的負極引腳附近通常會標示符號或顏色。
  • 其他標示： 有時會標示工作溫度（如 85°C, 105°C）或生產批號。

重要提示： 電解電容務必注意極性！接反會導致電容器損壞甚至爆炸。

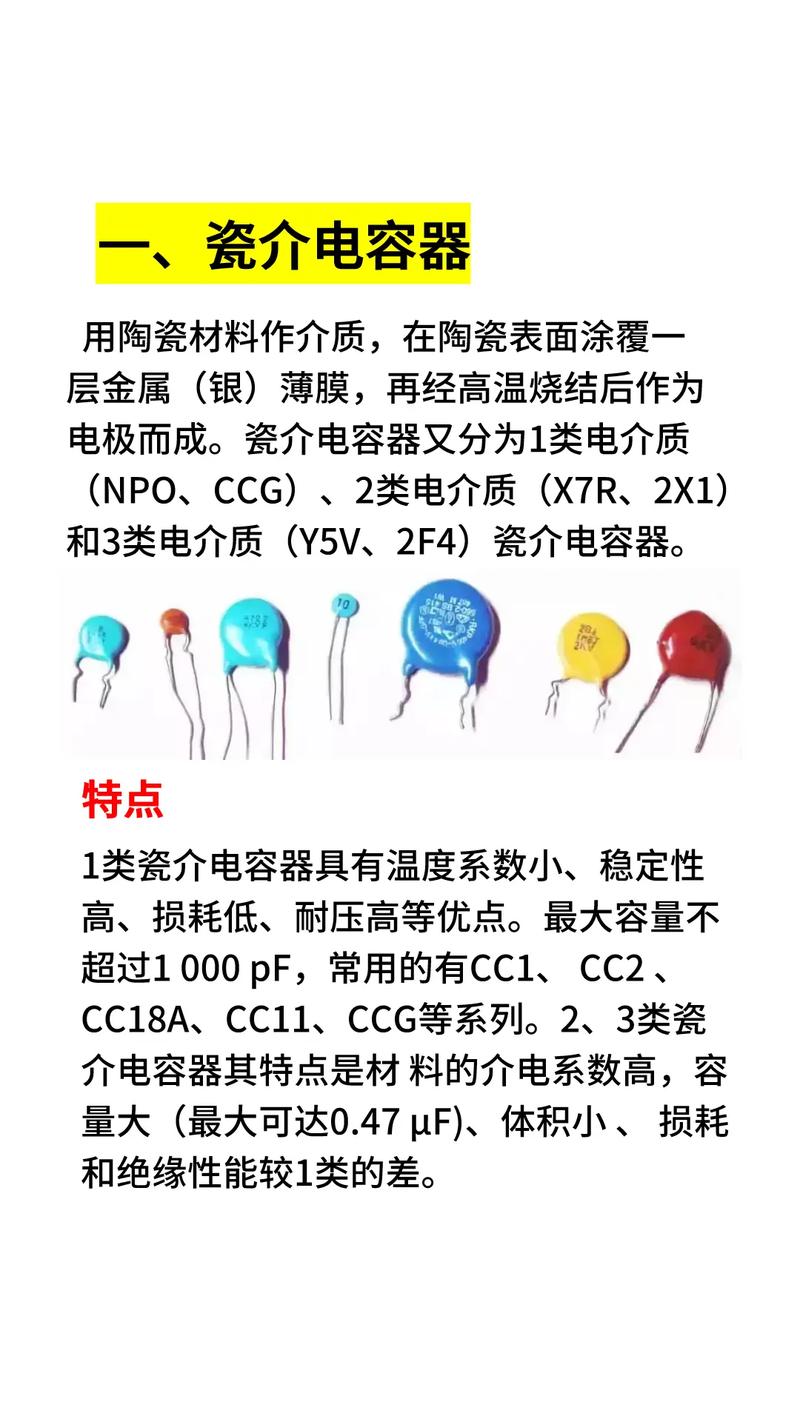

陶瓷電容器（Ceramic Capacitors）

陶瓷電容通常體積小巧，無極性。其電容值通常採用數字代碼或直接標示：

  • 三位數字代碼： 這是最常見的標示方式。XYZ 代表 XY x 10Z pF。

    • 前兩位（XY）： 表示有效數字。
    • 第三位（Z）： 表示 10 的冪次方（即後面有多少個零）。

    範例：

    • 101：10 x 101 pF = 100 pF
    • 102：10 x 102 pF = 1000 pF = 1 nF
    • 103：10 x 103 pF = 10000 pF = 10 nF
    • 104：10 x 104 pF = 100000 pF = 100 nF = 0.1 μF
    • 470：47 x 100 pF = 47 pF
    • 224：22 x 104 pF = 220000 pF = 220 nF = 0.22 μF
  • 四位數字代碼： 類似三位代碼，前三位為有效數字，第四位為倍率。

    • 2201：220 x 101 pF = 2200 pF = 2.2 nF
  • 字母代碼（誤差值）： 緊跟在數字代碼之後，例如 104K 表示 100nF ±10%。
  • 耐壓值： 有時會直接標示電壓，如 50V 或 100V。若未標示，通常是通用型的，如 50V 或 100V，具體需查閱元件手冊。

薄膜電容器（Film Capacitors）

薄膜電容器（如聚酯電容、聚丙烯電容）通常也是無極性，外觀多為方形或圓柱形。其標示方式與陶瓷電容類似，也常使用數字代碼，並會清晰標示耐壓值。

  • 數字代碼： 同陶瓷電容的三位數字代碼讀法。例如 223J 表示 22nF ±5%。
  • 耐壓值： 通常會直接標示在元件上，例如 630V、400V。

鉭質電容器（Tantalum Capacitors）

鉭質電容器通常是有極性的，體積比電解電容小巧。其標示方式有兩種：

  • 直接標示： 例如 10uF 16V。
  • 數字代碼 + 電壓代碼：

    • 電容值代碼： 同陶瓷電容的三位數字代碼。例如 106 表示 10 x 106 pF = 10 μF。
    • 電壓代碼： 通常是一個字母或數字。例如 A = 10V, B = 16V, C = 25V, D = 50V 等。

    所以，106C 可能表示 10μF 25V。

  • 極性標示： 正極（+）通常會有一個色帶、加號或點狀標記。

表面黏著元件（SMD Capacitors）

表面黏著電容器（Surface Mount Device, SMD）因體積極小，其標示方式是最具挑戰性的。

  • 無標示： 許多小型 SMD 電容（如 0402, 0603 封裝）由於尺寸限制，表面可能沒有任何標示。這時通常需要依靠產品包裝、元件料號、電路圖或 LCR 錶來識別。
  • 簡單代碼： 部分較大的 SMD 電容會有簡易的數字或字母代碼，讀法類似陶瓷電容，但需查閱製造商的資料表確認。

當標示不明或缺失時：測量工具的應用

當電容器的標示因磨損、不清或元件本身無標示時，我們可以使用專用儀器進行測量。

LCR 錶（LCR Meter）

LCR 錶是專門用於測量電感（L）、電容（C）和電阻（R）的精密儀器。

  • 使用方法：

    1. 確保電容已放電： 測量前務必將電容完全放電，尤其是較大的電解電容，以避免損壞儀器或造成危險。可以使用一個適當的電阻將其兩端短路進行放電。
    2. 將 LCR 錶設定到電容（C）測量模式。
    3. 將電容器的兩引腳連接到 LCR 錶的測試端子。
    4. 讀取螢幕上顯示的電容值。
  • 優點： 測量精度高，能同時顯示電容值、耗散因數（DF）或品質因數（Q值）。

萬用電錶（Multimeter）的電容測量功能

部分中高階的數位萬用電錶也內建了電容測量功能（通常標示為「F」符號）。

  • 使用方法：

    1. 確保電容已放電。
    2. 將萬用電錶設定到電容測量檔位。
    3. 將電容器連接到電錶的測試孔（通常是 VΩmA 和 COM 孔）。
    4. 讀取螢幕顯示的電容值。
  • 優點： 方便攜帶，一機多用。
  • 限制： 測量範圍和精度通常不如專業 LCR 錶，對於小於 1nF 的電容可能無法準確測量。

電容的物理「大小」與電氣「大小」的關係

「電容大小怎麼看」除了電氣特性，有時也包含物理尺寸。電容器的物理尺寸通常與其電容值和耐壓值有關，但並非絕對線性關係。

  • 相同電容值，不同耐壓： 耐壓值越高的電容，通常需要更厚的介質或更大的表面積來承受高電壓，因此物理尺寸會更大。
  • 相同耐壓，不同電容值： 電容值越大的電容，需要更大的有效面積來儲存電荷，因此物理尺寸通常也會更大。
  • 不同介質材料： 不同的電容類型（如電解、陶瓷、薄膜）使用不同的介質材料和製造工藝。即使電容值和耐壓相同，它們的物理尺寸也會因材料特性和封裝方式而有很大差異。例如，一個電解電容可能比相同電容值的陶瓷電容大得多。
  • ESR 和溫度特性： 對於某些應用，如電源濾波，電容的等效串聯電阻（ESR）和溫度特性也很重要。為了降低 ESR 或提升高溫性能，電容器可能需要更大的物理尺寸。

所以，物理尺寸只能提供一個粗略的判斷依據，真正精確的「大小」還是需要透過標示或測量來確定其電容值、耐壓值和誤差值。

判讀電容大小的重要性

正確判讀電容器的「大小」對於電子電路設計、維修和故障排除至關重要：

  • 電路性能： 錯誤的電容值會導致電路工作異常。例如，濾波電容值不對會導致紋波過大，振盪電路的頻率會偏移，計時電路的時間會失準。
  • 安全性： 使用耐壓不足的電容會導致其在高電壓下擊穿，產生短路甚至爆炸，造成設備損壞或人員受傷。
  • 元件替換： 在維修或更換元件時，選擇正確電容值和耐壓值的替代品，才能確保電路恢復正常功能並保持穩定性。
  • 空間考量： 在PCB設計中，了解電容的物理尺寸對於元器件布局和空間利用至關重要。

常見問題（FAQ）

如何判斷電容的極性？

電容的極性主要存在於電解電容和鉭質電容中。對於引腳式電解電容，長引腳通常為正極，短引腳為負極；電容器本體上，負極會標示一條帶有「-」符號或箭頭的色帶。對於鉭質電容，正極通常會有一個點或加號標記。陶瓷電容和薄膜電容則無極性。

為何同數值的電容會有不同大小？

同電容值的電容會有不同大小，主要原因是耐壓值、介質材料（電容類型）和製造工藝不同。耐壓越高或採用不同介質（如電解電容通常比陶瓷電容大），其物理尺寸也會有所差異。

電容上的「J、K、M」代表什麼？

這些字母代表電容器的誤差值（Tolerance）。「J」通常表示 ±5% 的誤差，「K」表示 ±10% 的誤差，「M」則表示 ±20% 的誤差。這些代碼顯示了電容器實際電容值與標稱值之間的允許偏差範圍。

如何換算電容單位的pF、nF、uF？

這些是電容值的常用單位，換算關係為：1 μF = 1000 nF = 1,000,000 pF。反過來，1 nF = 0.001 μF = 1000 pF，而 1 pF = 0.001 nF = 0.000001 μF。

電容標示不清時該怎麼辦？

當電容標示不清或無法辨識時，最可靠的方法是使用 LCR 錶進行測量。若沒有 LCR 錶，部分具備電容測量功能的數位萬用電錶也能進行粗略測量。此外，如果您有原始電路圖或元件清單，也可以從中查找對應的元件規格。
