防爆電氣設備有哪些？深度解析危險環境下的安全電力解決方案

Byadmin

在許多工業生產環境中，潛藏著極高的爆炸風險。從石化、天然氣、製藥到食品加工等領域，空氣中可能瀰漫著易燃氣體、蒸氣、可燃性粉塵或纖維，一旦遇到火花、電弧或高溫表面，就可能引發毀滅性的爆炸。在這些危險環境中，普通的電氣設備將成為巨大的安全隱患。這時，防爆電氣設備的重要性便不言而喻，它們是確保人員生命安全和財產免受損害的關鍵。

本文將深入探討「防爆電氣設備有哪些」這個核心問題，不僅會列舉常見的防爆電氣設備種類，更會詳細解釋其背後的防爆原理，以及如何根據不同危險區域選擇合適的設備，為您揭開這些安全守護者的神秘面紗。

Table of Contents

危險環境的守護者：深入了解防爆電氣設備

在探討防爆電氣設備的具體種類之前，我們需要先理解其基本概念及其存在的必要性。

什麼是防爆電氣設備？

防爆電氣設備（Explosion-Proof Electrical Equipment），顧名思義，是指在正常運行或預期故障情況下，不會引燃周圍潛在爆炸性氣體、蒸氣、粉塵或纖維混合物的電氣設備。它們的設計旨在消除或最小化可能導致點燃的點火源，如電火花、電弧、過熱表面或機械摩擦。

為何需要防爆電氣設備？

爆炸的發生需要三個基本要素同時存在，這被稱為「爆炸三要素」或「火災三角形」：

  1. 可燃物： 如易燃氣體（甲烷、丙烷）、易燃液體蒸氣（汽油、酒精）、可燃性粉塵（麵粉、煤塵、金屬粉塵）等。
  2. 助燃物： 通常是空氣中的氧氣。
  3. 點火源： 任何足以引燃可燃物的能量，包括電氣設備可能產生的火花、電弧、高溫表面、靜電放電、明火、機械摩擦或衝擊等。

普通電氣設備在運行時不可避免地會產生火花（如開關、馬達電刷）、電弧（如電路短路）、或局部過熱（如電阻發熱），這些都可能成為危險環境中的點火源。防爆電氣設備的設計目的，就是有效控制或消除這些潛在的點火源，從而打破爆炸三要素的閉環，確保操作安全。

防爆電氣設備的種類與防爆原理：究竟有哪些？

防爆電氣設備的種類繁多，根據其功能用途和所採用的防爆原理，可以進行多種分類。以下我們將從這兩個主要維度進行詳細闡述。

1. 依據設備用途分類：多樣化的應用領域

如同普通電氣設備一樣，防爆電氣設備也涵蓋了廣泛的功能，以滿足不同工業應用需求。

  • 1.1 防爆照明設備（Explosion-Proof Lighting）

    在危險區域提供安全照明。常見的包括防爆LED燈、防爆螢光燈、防爆高壓鈉燈、防爆應急燈等。它們的外殼通常採用特殊材質和密封設計，防止內部元件產生的熱量或火花引燃外部環境。

  • 1.2 防爆電動機與驅動裝置（Explosion-Proof Motors & Drives）

    用於驅動泵、風機、壓縮機、攪拌機等設備。防爆電動機的設計會採取隔爆、增安或正壓等措施，確保其運行時不會成為點火源。防爆變頻器、啟動器等也屬於此類。

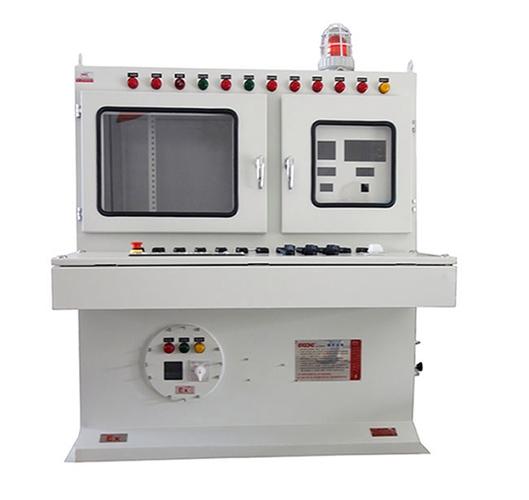

  • 1.3 防爆開關與控制設備（Explosion-Proof Switches & Control Devices）

    包括各種防爆斷路器、開關、按鈕、接觸器、控制器、配電箱、操作箱等。它們是電力傳輸和設備控制的核心，其防爆設計確保在操作或故障時不會產生危險火花。

  • 1.4 防爆儀器儀表（Explosion-Proof Instruments & Meters）

    用於測量和監控危險區域內的各種參數，如壓力計、溫度計、流量計、液位計、氣體偵測器、感測器、變送器等。其中許多會採用本質安全型設計。

  • 1.5 防爆通訊設備（Explosion-Proof Communication Devices）

    包括防爆電話、防爆對講機、防爆廣播系統、防爆監控攝像機等，確保在危險區域內能進行安全的通訊和監控，提升應急反應能力。

  • 1.6 防爆風機與通風設備（Explosion-Proof Fans & Ventilation Equipment）

    用於排除危險氣體或粉塵，確保工作場所空氣流通。其電機和葉輪設計都需符合防爆要求，避免摩擦火花和過熱。

  • 1.7 防爆接線箱與管道配件（Explosion-Proof Junction Boxes & Conduit Fittings）

    用於電纜的連接、分支和保護，以及電線導管的連接。這類配件雖然不直接產生電氣功能，但其防爆性能對於保持整個防爆系統的完整性至關重要。

  • 1.8 防爆加熱設備（Explosion-Proof Heating Equipment）

    如防爆電加熱器、防爆烘箱等，用於危險區域的加熱需求。它們的設計必須嚴格控制表面溫度，確保不會超過可燃物的自燃點。

  • 1.9 防爆插頭插座（Explosion-Proof Plugs & Sockets）

    為可移動或臨時性設備提供安全電源連接，設計上確保插拔時不會產生火花。

2. 依據防爆原理或保護方式分類：核心技術的體現

這是理解防爆設備「如何」實現防爆的關鍵。國際電工委員會（IEC）標準和相關國家標準（如台灣CNS標準）將防爆保護方式分為多種類型，每種都有其獨特的設計原理和適用範圍。以下是常見的幾種：

  1. 2.1 隔爆型（Flameproof Enclosure, Ex d）

    原理： 設備的外殼足夠堅固，能夠承受內部爆炸性混合物被引燃時產生的壓力，並且能透過外殼的縫隙（如接合面）釋放爆炸氣體，但這些氣體在通過縫隙時會被冷卻，使其溫度低於引燃外部爆炸性混合物的自燃點，從而阻止爆炸向外傳播。

    • 特點： 「關門放火」，即允許內部爆炸發生，但不允許爆炸能量和火焰傳播出去。
    • 應用： 常見於防爆電動機、配電箱、控制箱、照明燈具等。其外殼通常由鑄鐵或鋼材製成，非常堅固厚重。

  2. 2.2 本質安全型（Intrinsic Safety, Ex ia / Ex ib）

    原理： 透過限制電路中的電壓和電流，使其任何時候產生的能量（火花能量和熱能）都不足以引燃周圍的爆炸性混合物。Ex ia 為更高的安全等級（允許兩個故障），Ex ib 允許一個故障。

    • 特點： 「能量限制」，從源頭上消除點火能力。
    • 應用： 適用於低功率、弱電流的儀器儀表和感測器，如溫度變送器、壓力感測器、流量計、氣體偵測器等。其線路必須配備本質安全柵。

  3. 2.3 正壓型（Pressurized Enclosure, Ex p）

    原理： 保持設備外殼內部壓力高於外部環境壓力，並持續導入潔淨的保護性氣體（如空氣或惰性氣體），防止外部爆炸性混合物進入設備內部。在通電前需要經過足夠的換氣，確保內部無易燃物。

    • 特點： 「隔離排斥」，利用正壓將危險氣體擋在外面。
    • 應用： 適用於體積較大、內部有火花部件的儀器儀表櫃、分析儀、大型馬達或控制系統等。

  4. 2.4 增安型（Increased Safety, Ex e）

    原理： 透過增加設備的絕緣強度、改進接線端子、降低溫升等措施，防止在正常運行條件下產生火花、電弧或過熱，從而提高設備的安全性。

    • 特點： 「預防措施」，在正常運行狀態下消除點火源。
    • 應用： 常見於防爆接線盒、端子箱、無火花馬達、照明燈具等。增安型設備本身不帶可能產生火花的部件，但能確保絕緣和散熱良好。

  5. 2.5 澆封型（Encapsulation, Ex m）

    原理： 將可能產生火花、電弧或過熱的電氣部件，完全埋入特殊的絕緣膠或密封劑中，使其與外部爆炸性環境完全隔離。

    • 特點： 「完全密封」，將潛在火源固化隔離。
    • 應用： 適用於小型變壓器、繼電器、傳感器、電容等電子元件。

  6. 2.6 油浸型（Oil Immersion, Ex o）

    原理： 將整個電氣設備或其可能產生火花、電弧的部件浸入絕緣油中，使電氣部件與空氣中的爆炸性混合物隔離。油層可以防止火花引燃外部環境。

    • 特點： 「液體隔離」。
    • 應用： 早期常用於高壓開關、變壓器等設備，但隨著其他防爆技術的發展，應用範圍逐漸縮小。

  7. 2.7 充砂型（Sand Filling, Ex q）

    原理： 將設備外殼內部填充顆粒狀材料（如石英砂），使任何內部火花、電弧或熱量在傳播到外部之前被砂層冷卻並熄滅。

    • 特點： 「固體阻隔」。
    • 應用： 常見於電容器、變壓器等。

  8. 2.8 粉塵防爆型（Dust Protection by Enclosure, Ex t）

    原理： 透過設計嚴密的設備外殼，防止可燃性粉塵進入外殼內部積聚，或阻止內部產生的熱量點燃外部的粉塵層。根據防護等級不同，又分為不同類別（如IP等級）。

    • 特點： 專為應對粉塵爆炸危險設計。
    • 應用： 適用於麵粉廠、糧倉、煤礦、木材加工廠、製藥廠等存在可燃性粉塵的場所。

  9. 2.9 限能量型 / 限制火花型（Limited Energy / Non-Sparking, Ex n）

    原理： 在正常運行下，該類設備不會產生足以引燃爆炸性混合物的火花、電弧或熱表面。它分為多種子類型，例如 Ex nA (非點燃型), Ex nC (隔離型封閉裝置), Ex nL (限能量型), Ex nR (限制呼吸型)等。

    • 特點： 介於普通設備和嚴格防爆設備之間，主要用於危險等級較低的區域2。
    • 應用： 常用於一些在正常運行條件下不產生點火源的設備，如某些電動機、燈具等。

危險區域分類與設備選用

防爆電氣設備的選用並非隨意，而是必須嚴格依據其將要使用的環境進行分類和評估。國際上普遍採用的是IECEx和ATEX指令中的危險區域分類系統，台灣的CNS標準也與之相符。

氣體/蒸氣危險區域：

  • 區域 0 (Zone 0)：

    連續地、長時間地或頻繁地存在爆炸性氣體混合物的區域。

    • 適用設備： 必須使用本質安全型 (Ex ia) 等最高保護等級的設備。

  • 區域 1 (Zone 1)：

    在正常操作時，可能出現爆炸性氣體混合物的區域。

    • 適用設備： 可使用隔爆型 (Ex d)、本質安全型 (Ex ib)、正壓型 (Ex p) 等保護等級的設備。

  • 區域 2 (Zone 2)：

    在正常操作時，不大可能出現爆炸性氣體混合物，即使出現也僅在短時間內存在的區域。

    • 適用設備： 可使用增安型 (Ex e)、限能量型 (Ex n) 等保護等級較低的設備。

粉塵危險區域：

  • 區域 20 (Zone 20)：

    連續地、長時間地或頻繁地存在可燃性粉塵雲的區域。

  • 區域 21 (Zone 21)：

    在正常操作時，可能出現可燃性粉塵雲的區域。

  • 區域 22 (Zone 22)：

    在正常操作時，不大可能出現可燃性粉塵雲，即使出現也僅在短時間內存在的區域。

設備選用原則： 必須確保所選設備的防爆等級、溫度組別和氣體/粉塵組別與危險區域的分類相符或更高。例如，一個被標示為「Ex d IIB T4」的設備，表示它是隔爆型，適用於IIB類氣體（如乙烯），最高表面溫度不會超過135°C。

防爆電氣設備的廣泛應用領域

防爆電氣設備在現代工業中扮演著不可或缺的角色，廣泛應用於以下高風險行業：

  • 石化和煉油工業： 處理原油、天然氣、汽油、柴油等易燃易爆物質的核心領域。
  • 化工和製藥工業： 生產和儲存各種化學品、溶劑、藥品等，許多過程涉及揮發性有機物。
  • 天然氣和油氣開採： 從鑽井平台到輸氣站，甲烷、丙烷等氣體無處不在。
  • 塗料和油漆生產： 溶劑蒸氣濃度高。
  • 糧食加工和儲存： 麵粉、澱粉、糖粉等農業粉塵在特定濃度下具有爆炸性。
  • 礦業： 煤礦中的瓦斯（甲烷）和煤塵是主要的爆炸源。
  • 食品和飲料工業： 某些酒精、糖粉、可可粉等也存在爆炸風險。
  • 軍事和國防： 彈藥儲存、燃料補給等。

選擇與安裝防爆電氣設備的關鍵考量

雖然本文已詳細介紹了防爆電氣設備的種類和原理，但實際的選用、安裝和維護是一個高度專業化的過程，絕不能掉以輕心。

  • 標準與認證：

    所有防爆電氣設備在上市前都必須經過嚴格的測試和認證。國際上主要的認證體系包括：

    • IECEx： 國際電工委員會防爆電氣產品認證體系。
    • ATEX： 歐盟危險場所設備指令（適用於歐洲經濟區）。
    • UL (Underwriters Laboratories)： 美國的安全認證機構。
    • 台灣CNS標準： 台灣國家標準，與IEC標準高度對應。

    務必選擇具有合法認證標誌的產品，確保其符合安全標準。

  • 專業設計與安裝：

    防爆設備的安裝必須由具有相關資質的專業人員依據國家和地方的電氣規範、防爆標準以及設備製造商的說明書進行。任何不當的安裝都可能破壞設備的防爆性能，從而引發嚴重後果。

  • 定期檢查與維護：

    防爆電氣設備的維護同樣至關重要。應建立定期檢查制度，檢查內容包括設備外殼是否破損、密封件是否完整、電纜入口是否壓緊、接地是否良好、螺栓是否鬆動、以及有無異常溫升或噪音等。所有維護工作也應由受過專業培訓的人員執行。

結語：安全無價，選擇專業防爆設備

透過本文，我們深入了解了「防爆電氣設備有哪些」這個問題，從其多樣化的用途到其複雜而精密的防爆原理，再到其在不同危險區域的應用，都展現了其在工業安全領域不可替代的地位。這些設備不僅是簡單的工具，更是保障生命與財產安全的堅實屏障。

請記住，防爆電氣設備的選擇和應用是一項專業且嚴謹的工作。為確保您的生產環境安全無虞，務必諮詢專業人士，選擇符合國際標準和當地法規的產品，並嚴格按照規範進行安裝、操作和維護。只有這樣，才能最大限度地降低危險，實現安全的永續發展。

常見問題 (FAQ)

以下是一些關於防爆電氣設備的常見問題，希望能幫助您更深入了解：

如何判斷我的工作環境是否需要防爆電氣設備？

判斷依據： 您需要評估工作環境中是否存在潛在爆炸性物質（如易燃氣體、蒸氣、液體、可燃性粉塵或纖維），以及它們可能出現的頻率和持續時間。這通常需要進行危險區域分類評估，由具備專業知識的工程師或安全顧問根據國家相關標準（如台灣CNS標準或國際IEC標準）來執行。評估結果會將場所劃分為不同的區域（如氣體區域0, 1, 2；粉塵區域20, 21, 22），根據這些分類，才能確定是否需要以及需要何種防爆等級的設備。

為何防爆電氣設備比普通電氣設備昂貴？

原因： 防爆電氣設備的成本較高，主要歸因於其特殊的設計、選材、製造工藝和嚴格的測試認證流程。它們通常採用更堅固的材料（如厚重的鑄鐵外殼）、更精密的製造公差、特殊的密封件、更嚴格的絕緣處理，以及為限制能量或隔絕火花而設計的複雜內部結構。此外，每一款防爆產品都必須通過權威機構的嚴格測試和認證，這些測試費用和相關的研發投入也反映在最終價格上，以確保其在極端條件下的安全可靠性。

防爆電氣設備的維護有什麼特別注意事項？

維護要點： 防爆電氣設備的維護至關重要，且必須由經過專門培訓的合格人員進行。主要注意事項包括：定期檢查設備外殼是否完整無損，螺栓和緊固件是否鬆動；檢查電纜引入裝置和密封件是否完好無損，確保其防護等級；避免使用可能產生火花的工具或清潔劑；嚴禁在通電狀態下打開防爆設備外殼；定期清潔設備表面的粉塵和污垢，以確保良好的散熱；嚴格遵循製造商的維護手冊和相關防爆標準的要求，並做好維護記錄。

如何理解防爆設備上的標誌代碼？例如「Ex d IIB T4」代表什麼？

標誌解析： 防爆設備上的標誌代碼是其安全性能的關鍵資訊。以「Ex d IIB T4」為例：

  • Ex： 表示該設備是符合防爆標準的電氣設備。
  • d： 表示防爆保護方式為隔爆型（Flameproof Enclosure）。
  • II： 表示設備組別，II類設備適用於除礦井以外的潛在爆炸性氣體環境。
  • B： 表示氣體組別，細分了II類氣體的危險程度，IIB 表示適用於乙烯、丙烷等氣體，其點燃能力介於IIA（如甲烷）和IIC（如氫氣、乙炔）之間。
  • T4： 表示溫度組別，T4 代表該設備在任何操作條件下，其最高表面溫度不會超過135°C。這確保設備的表面溫度不會引燃周圍的爆炸性混合物。

這些代碼是選用和驗收防爆設備時必須仔細核對的重要資訊。
