鐵損是什麼：深入解析電氣設備中的能量損耗與效能關鍵
在我們日常生活中，各式各樣的電氣設備，從家中使用的電器到工業上龐大的發電機與變壓器，都離不開電力轉換與傳輸。然而，您是否曾想過，為何有些設備在長時間運作後會發熱？除了電力本身的消耗外，還有什麼因素會導致能量的損失？這就不得不提到一個在電磁學與電機工程領域中至關重要的概念——鐵損。
本文將帶您深入探討「鐵損是什麼」，揭開這種能量損耗的神秘面紗，理解它為何產生、對設備效能有何影響，以及工程師們如何致力於將其降至最低，以打造更高效能、更環保的電力系統。
Table of Contents
鐵損是什麼？核心定義與概念解析
鐵損（Iron Loss），顧名思義，是指在交流磁場作用下，磁性材料（特別是鐵磁材料，如變壓器、馬達、發電機、電感器等設備中的鐵芯）內部所產生的能量損耗。當交流電通過繞組線圈時，會在鐵芯中產生交變磁通。這個交變磁通會使得鐵芯中的磁性分子不斷地被磁化和去磁化，同時也會在鐵芯內部感應出渦電流，這些過程都會將電能轉化為熱能而散失，這就是鐵損的本質。
簡單來說，鐵損是電氣設備在運行過程中，因其鐵芯材料的磁特性和電特性而導致的非有效電能消耗。這些損耗直接影響設備的效率，因為損失的能量最終會以熱量的形式散發出來，不僅降低了設備的輸出功率，還可能導致設備過熱，縮短使用壽命。
鐵損的兩大主要成分
鐵損並非單一現象，它實際上由兩種主要的能量損耗機制組成：
1. 磁滯損耗（Hysteresis Loss）
磁滯損耗是鐵損中最主要的成分之一。當鐵磁材料在交變磁場中被反覆磁化和去磁化時，其內部磁疇的重新排列會遇到阻力，這個過程並不是完全可逆的。能量會因為磁疇摩擦和內部耗散而轉化為熱能散失。

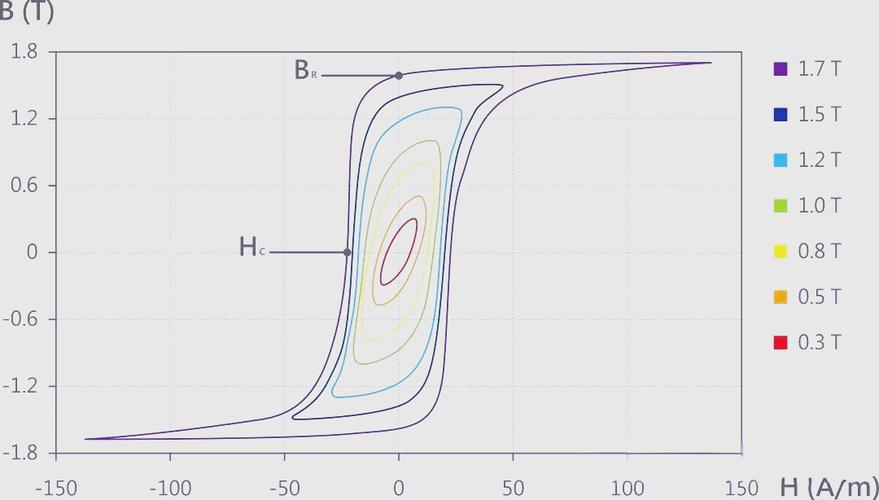

- 產生原因： 鐵磁材料的磁化與去磁過程具有磁滯現象（即磁通密度B的變化落後於磁場強度H的變化，形成B-H磁滯迴線）。每一次磁化循環都需要克服材料內部的摩擦力，將能量轉化為熱能。磁滯迴線所包圍的面積越大，表示每一次磁化循環中損失的能量越多。
- 影響因素：
- 材料特性： 材料的磁滯迴線面積（矯頑力Coercivity）越大，磁滯損耗越大。選擇矯頑力低的軟磁材料可降低此損耗。
- 頻率（f）： 磁滯損耗與交變磁場的頻率成正比。頻率越高，每秒鐘磁化循環的次數越多，損耗也越大。
- 最大磁通密度（Bm）： 磁滯損耗與最大磁通密度的大約2次方成正比。磁通密度越高，磁滯損耗越大。
2. 渦流損耗（Eddy Current Loss）
渦流損耗是鐵損的另一個重要成分。當鐵芯處於交變磁場中時，根據法拉第電磁感應定律，鐵芯本身也會感應出電動勢，由於鐵芯是導體，這個感應電動勢會在鐵芯內部產生閉合的環狀電流，這些電流被形象地稱為「渦流」（或「傅科電流」）。
- 產生原因： 渦流在鐵芯內部流動時，由於鐵芯具有一定的電阻，根據焦耳定律（Q = I²Rt），這些渦流會在鐵芯中產生熱量，從而消耗電能。
- 影響因素：
- 頻率（f）： 渦流損耗與交變磁場頻率的平方成正比。頻率越高，感應電動勢越大，渦流也越大，損耗呈指數級增長。
- 最大磁通密度（Bm）： 渦流損耗與最大磁通密度的平方成正比。
- 鐵芯材料電阻率（ρ）： 材料的電阻率越高，渦流越小，損耗越低。
- 鐵芯厚度（d）： 渦流損耗與鐵芯厚度的平方成正比。鐵芯越厚，渦流的路徑阻力越小，損耗越大。這也是為何鐵芯常被製成薄片疊層的原因。
鐵損發生的原理詳解
當電氣設備的線圈通入交流電時，線圈會在其中心（通常是鐵芯）產生一個週期性變化的磁場。這個磁場會使鐵芯中的磁疇（微小的磁極區域）不斷地進行磁化和去磁化。在磁化過程中，磁疇需要克服內部的阻力進行轉向排列；在去磁化過程中，磁疇又會回到無序狀態。這整個循環的能量消耗便是磁滯損耗。
同時，由於這個變化的磁場穿過鐵芯這一導體，根據電磁感應原理，鐵芯內部會感應出一個感應電動勢。由於鐵芯是導電的，這個感應電動勢會驅使電子在鐵芯內部形成閉合的環狀電流，這些電流就是渦流。渦流在具有電阻的鐵芯中流動時，會產生焦耳熱，這就是渦流損耗。
鐵損對電氣設備的影響
鐵損雖然看似微小，但其累積效應對電氣設備的性能和壽命有著顯著的影響：
- 能量損耗與效率降低： 鐵損將原本應該用於輸出功率的電能轉化為熱能，直接降低了設備的整體效率。對於大型變壓器或馬達，即使是百分之幾的效率提升，也能節省大量的能源消耗。
- 設備過熱： 鐵損產生的熱量會使鐵芯溫度升高。如果散熱不良，過高的溫度會加速設備絕緣材料的老化，縮短設備的使用壽命，甚至可能導致設備故障。
- 設備體積與成本增加： 為了有效散熱，設計者可能需要為設備增加散熱器、風扇或其他冷卻系統，這會增加設備的體積、重量和製造成本。
- 噪音產生（間接影響）： 雖然不是直接原因，但鐵芯的磁致伸縮效應（在磁場作用下長度發生微小變化）會引起振動，間接導致設備運行時產生噪音。而過熱也可能加劇機械應力，進而產生噪音。
影響鐵損的關鍵因素
了解鐵損的影響因素，對於設備設計和材料選擇至關重要：
- 磁性材料特性：
- 矯頑力： 矯頑力越低，磁滯損耗越小。
- 電阻率： 電阻率越高，渦流損耗越小。
- 飽和磁通密度： 材料的飽和磁通密度影響設備能承載的最大磁通量。
- 工作頻率（f）： 如前所述，頻率對磁滯損耗和渦流損耗都有直接影響，尤其對渦流損耗是平方關係，因此高頻設備對鐵損控制的要求更高。
- 最大磁通密度（Bm）： 與頻率類似，最大磁通密度對兩者損耗也均有顯著影響。
- 鐵芯疊片厚度與結構： 疊片越薄，且片間絕緣良好，有效增加了渦流的路徑電阻，顯著降低渦流損耗。
- 鐵芯形狀與尺寸： 鐵芯的幾何形狀、截面積和磁路長度也會影響磁通的分佈和磁通密度，進而影響鐵損。
- 溫度： 溫度升高會輕微增加材料電阻率，可能略微降低渦流損耗；但同時也可能影響磁疇的活動，總體影響複雜，需綜合考量。
如何有效降低鐵損？
為了提高電氣設備的效率並延長其壽命，工程師們採用了多種方法來降低鐵損：
1. 使用優質磁性材料
- 矽鋼片（Silicon Steel）： 這是目前最廣泛使用的軟磁材料。在純鐵中加入矽（約0.5%至4.5%）可以顯著增加鐵的電阻率，從而有效降低渦流損耗。同時，矽的加入也能改善晶體結構，降低矯頑力，減少磁滯損耗。
- 取向矽鋼片： 磁晶各向異性更強，在軋製方向具有優異的磁導率和較低的損耗，常用於變壓器。
- 無取向矽鋼片： 磁性能在各個方向相對均勻，常用於旋轉電機。
- 非晶質合金（Amorphous Alloys）： 這是一種新型的軟磁材料，其原子排列不規則，沒有晶體結構。它們具有極高的電阻率和極低的矯頑力，因此能大幅降低渦流損耗和磁滯損耗，尤其在高頻應用中表現卓越。然而，其製造成本相對較高，機械性能較脆。
- 奈米晶合金（Nanocrystalline Alloys）： 介於非晶質和晶體材料之間，兼具高飽和磁通密度和低損耗的優點，適用於更高頻率的應用。
2. 採用疊片結構
這是降低渦流損耗最有效且最普遍的方法。將實心鐵芯切割成相互絕緣的薄片（稱為疊片或層壓片），然後將這些薄片沿著磁通方向疊加起來。這樣做可以大大增加渦流在鐵芯中的流動路徑電阻，將大渦流分解成許多小渦流，從而顯著降低渦流損耗。
3. 優化鐵芯設計
- 降低磁通密度： 在設計時，適當選擇較低的額定工作磁通密度，避免鐵芯磁飽和，可以有效降低磁滯損耗和渦流損耗。
- 減少氣隙： 盡量減少鐵芯連接處的氣隙，因為氣隙會增加磁阻，導致磁通分佈不均，增加局部損耗。
- 合理尺寸與形狀： 根據應用需求，設計最佳的鐵芯截面積和磁路長度，以確保磁通均勻分佈並減少材料用量。
4. 控制工作頻率與電壓
對於某些可控設備，在設計和運行時，應盡量選擇能使鐵損最小化的工作頻率和電壓。然而，這往往需要與設備的功能和性能需求進行權衡。
鐵損在不同電氣設備中的應用與考量
鐵損是所有含鐵芯的電氣設備在交流狀態下都必須面對的問題：
- 變壓器（Transformers）： 變壓器是鐵損最為關鍵的設備之一。其設計目標之一就是最大程度地降低鐵損，以提高傳輸效率。因此，變壓器鐵芯多採用高品質的取向矽鋼片，並設計成精密疊片結構。
- 馬達與發電機（Motors & Generators）： 無論是電動機還是發電機，其定子和轉子通常都含有鐵芯。鐵損的存在會降低能量轉換效率，導致發熱，因此高性能馬達和發電機也會採用優質矽鋼片作為鐵芯材料。
- 電感器（Inductors）： 在電源供應器、濾波器等電路中，電感器是重要的元件。高頻應用中的電感器需要特別注意鐵損，常使用鐵氧體、鐵粉芯或非晶質材料來降低損耗。
- 電源供應器（Power Supplies）： 高頻開關電源中的變壓器和電感器，由於工作頻率高達數十KHz甚至MHz，鐵損的影響尤為突出。此類設備會大量採用鐵氧體、非晶質或奈米晶材料來應對高頻損耗。
結論
「鐵損是什麼？」這個問題的答案，不僅關乎物理原理，更牽動著電氣設備的效率、壽命與整體能源消耗。磁滯損耗與渦流損耗這兩大成分共同構成了鐵損，它們的存在是不可避免的，但透過科學的設計、先進材料的應用以及精良的製造工藝，我們可以將其影響降至最低。
隨著全球對能源效率和綠色環保的要求日益提高，如何進一步降低鐵損，開發出更高效、更節能的磁性材料和電氣設備，仍是電機工程和材料科學領域持續研究的重要方向。對鐵損的深入理解和有效控制，是推動電力技術進步，實現永續發展的關鍵一步。
常見問題 (FAQ)
以下是一些關於鐵損的常見問題，希望能幫助您更深入理解：
Q1: 為何變壓器會產生鐵損？
A1: 變壓器在工作時，初級線圈通入交流電，會在鐵芯中產生交變磁通。這個交變磁通會導致鐵芯的磁化和去磁化，產生磁滯損耗。同時，交變磁通也在鐵芯內部感應出渦流，進而產生渦流損耗。這兩種損耗的總和就是變壓器的鐵損，它們都將電能轉化為熱能而散失，降低了變壓器的轉換效率。
Q2: 如何計算鐵損？
A2: 鐵損的精確計算相對複雜，通常涉及經驗公式和實驗數據。磁滯損耗與頻率f和最大磁通密度Bm的特定指數（約1.5~2.5次方）相關，渦流損耗則與頻率f和最大磁通密度Bm的平方、鐵芯厚度平方以及材料電導率成正比。實際工程中，製造商會提供材料的單位質量損耗曲線（在不同頻率和磁通密度下的損耗值），設計者再根據鐵芯的質量和工作條件進行估算。
Q3: 鐵損與銅損有何不同？
A3: 鐵損（Iron Loss）發生在電氣設備的鐵芯中，是由於交變磁場引起的磁滯和渦流損耗，與磁場特性相關。而銅損（Copper Loss），又稱繞組損耗，是發生在線圈繞組中的損耗，是由於電流流過具有電阻的導體時產生焦耳熱（I²R損耗），與負載電流大小直接相關。鐵損通常被視為與負載無關的「空載損耗」，而銅損則為「負載損耗」。
Q4: 降低鐵損對設備有何好處？
A4: 降低鐵損帶來多重好處。首先是提高設備效率，減少不必要的能量消耗，這對於節約能源、降低運行成本至關重要。其次是降低設備溫升，減少因過熱導致的絕緣老化和故障風險，從而延長設備的使用壽命。此外，更低的鐵損也意味著設備可以設計得更緊湊、更輕量化，並可能降低噪音，提升整體性能和可靠性。
Q5: 哪些材料有助於降低鐵損？
A5: 降低鐵損主要依賴於選擇具有優異磁性及電阻特性的材料。最常見的是矽鋼片，透過加入矽來提高電阻率和降低矯頑力。對於更高頻的應用，非晶質合金和奈米晶合金是更優的選擇，它們具有極高的電阻率和極低的磁滯損耗。此外，在特定高頻電路中，也會使用鐵氧體（Ferrite）材料，其具有高電阻率，能有效抑制高頻渦流損耗。
