連續模是什麼？徹底解構其運作機制與應用優勢
您是不是也曾經在生產線上，看到機器嗡嗡作響，然後看著各式各樣的產品，像是塑膠零件、金屬沖壓件，甚至是藥丸，源源不絕地從一個看似單一但卻又複雜的裝置裡「生產」出來？這時候，您心裡可能就會有個疑問：「這到底是怎麼做到的？這個神奇的機器，到底是什麼？」沒錯，您看到的，很可能就是「連續模」的功勞！
Table of Contents
連續模：現代製造業的效率推手

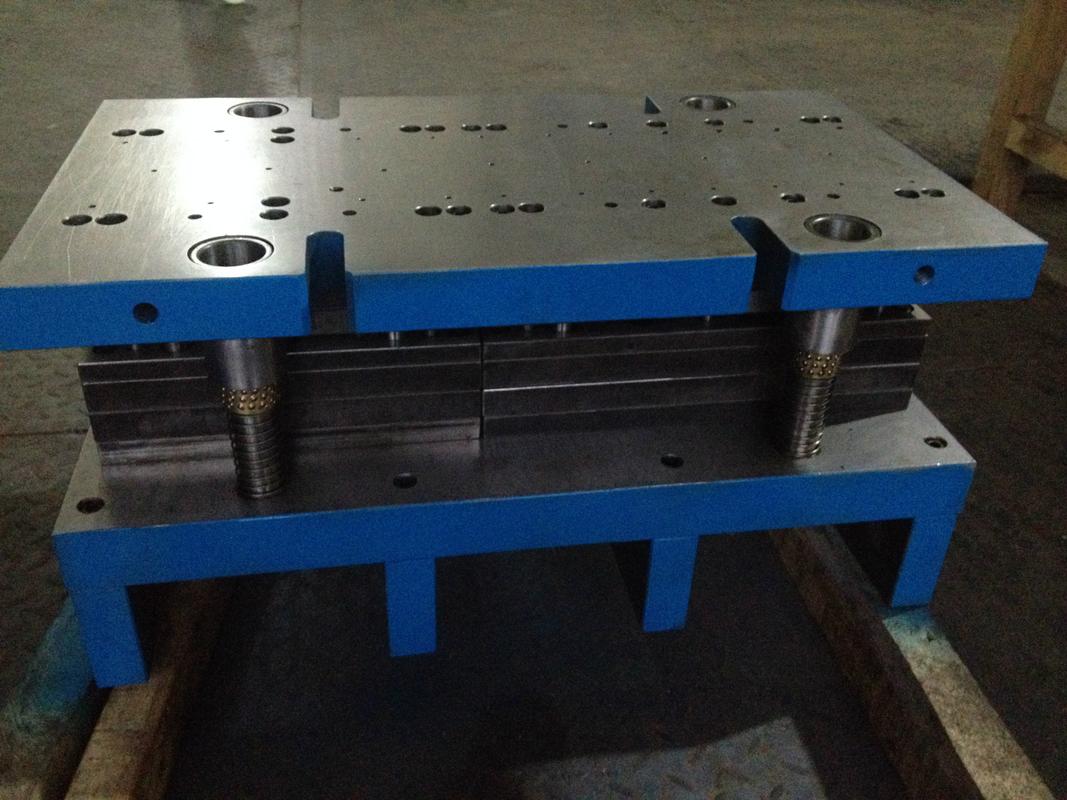

那麼，連續模是什麼？簡單來說，連續模（也稱為級進模或複合模），是一種高度整合的沖壓模具。它不像傳統的單工程模具，每一次只能完成一個沖壓工序，連續模卻能在同一副模具內，透過材料在模具內的連續移動，一次性完成多個不同的沖壓加工步驟，像是沖孔、切斷、彎曲、成形，甚至更複雜的組合動作。您可以想像一下，就像是生產線被濃縮到了一個模具裡，實在是夠厲害的，對吧？
這種設計的精妙之處，就在於它將一系列的加工步驟，依序配置在一組模具的各個「站點」（或稱為「工位」）。材料（通常是帶狀的板材或捲材）在模具內，藉由沖壓機的往復運動，一次前進一個站點的距離，然後在該站點完成特定的加工。這樣一來，當材料離開模具時，就已經是一個接近甚至完全成形的成品了！這與傳統模式的「一模一工序」相比，效率上的提升是爆炸性的。
連續模的核心運作機制：一步一腳印的精密演出
為了更深入地理解連續模的神奇之處，我們不妨來拆解一下它的運作機制。這可不是單純的疊加，而是環環相扣、精密的系統工程：
- 材料導入與定位：
整個過程始於材料的導入。連續模通常使用捲狀的板材（例如鋼捲、銅捲、鋁捲等），或是預先裁切好的帶狀材料。這些材料會被精準地引入模具的起始位置。這一步非常重要，因為材料的精確定位是後續所有工序成功的基礎。通常會使用導料器（Feeder）和定位銷（Pilot Pins）來確保材料在每個站點都能被準確地對齊。這就像是給材料設定好「跑道」，確保它不會跑偏。
- 多工位設計：
這可以說是連續模的靈魂所在。一組連續模內，會包含數個，甚至數十個獨立的加工單元，也就是我們說的「站點」或「工位」。每個站點都設計有特定的沖壓零件（如沖頭、凹模、成形塊等），負責執行特定的加工任務。這些站點是依照產品的加工順序，從前到後，依序排列的。
- 沖孔工位： 可能會在這裡一次沖出多個孔洞。
- 切斷工位： 將產品與材料邊緣分離，或是在材料上切出特定的形狀。
- 彎曲工位： 將平整的材料彎折成特定的角度或形狀。
- 成形工位： 進行更複雜的塑形，例如拉伸、縮口、突緣等。
- 組合工位： 有些設計甚至可以在同一模具內完成零件的鉚接或組裝。
- 材料的連續饋送：
在每一次沖壓機的沖程（Up-and-Down Stroke）中，材料會向前推進一個站點的距離。這個推進的動作，通常是由沖壓機的機械裝置（例如凸輪式送料機、伺服送料機）或模具自身的導料機構來完成。每一次的進料，都會將上一站點加工過的材料，送到下一站點進行加工。如此循環往復，材料就如同在生產線上「跑步」前進。
- 精密的沖壓同步：
所有站點的沖壓動作，都是在沖壓機的單次沖程中，按照預設的時間順序，準確地完成。也就是說，當沖頭下降時，它只會在對應的站點作用於材料。而在此之前或之後，其他站點的沖壓零件則是處於非作用狀態。這種同步性是連續模能夠高效運作的關鍵。它要求模具設計、沖壓機的行程、速度以及材料的進給量，都必須達到極高的精密度與協調性。
- 成品產出：
當材料經過所有必要的站點加工後，最終的成品就會從模具的末端被沖壓出來，或是被自動機構取出。整個過程，從一捲原材料，到一批批成形的產品，一氣呵成，幾乎沒有停頓。這效率，簡直是不可思議！
連續模的關鍵優勢：為何它如此受歡迎？
了解了連續模的運作原理後，我們就能更深刻地體會到它為何能在現代製造業中佔有一席之地，而且扮演著如此重要的角色。它的優勢，可是說是非常顯著的：
- 極高的生產效率： 這絕對是連續模最為突出的優勢。由於多個工序在同一模具內連續完成，無需頻繁更換模具或進行中間搬運，其生產速度遠超傳統的多工程模具。這意味著，在相同的時間內，您可以生產出更多的產品，大大降低了單件產品的生產時間。
- 顯著的成本節省： 雖然連續模的初期設計和製造成本可能較高，但從長遠來看，它能帶來可觀的成本節省。
- 人工成本降低： 自動化的進料和多工序加工，大幅減少了對操作人員的需求。
- 設備投資減少： 相較於購買多套單工程模具並配置相應的沖壓機，一套連續模可以節省設備投資。
- 廢料率降低： 精密的設計和穩定的加工過程，有助於減少加工過程中的損壞和不良品，從而降低材料浪費。
- 產品品質的穩定性： 在連續模中，每個工序的加工條件都相對固定且可控。材料在模具內的定位精度要求很高，確保了每次加工的位置都是一致的。這有助於生產出品質穩定、尺寸精確的產品，大大減少了批次間的差異。
- 占地面積縮小： 將多個工序整合在一個模具內，相當於將多個生產環節集中起來，自然就節省了廠房的占地空間。這對於寸土寸金的製造業來說，是個非常實際的優勢。
- 高度的自動化潛力： 連續模本身就是高度自動化生產的理想選擇。它可以與自動送料機、自動檢測系統、自動卸料裝置等完美結合，實現全自動化生產線，進一步提升效率和降低人力成本。
連續模的應用領域：無處不在的製造利器
看到這裡，您可能會好奇，這麼強大的技術，到底應用在哪些地方呢？其實，連續模的應用範圍非常廣泛，幾乎涵蓋了所有需要大量生產標準化零件的產業。以下是一些主要的應用領域：
電子與電器業
這是連續模最常見的應用之一。例如：
- 連接器端子： 各種電子設備中的端子，通常都是由連續模沖壓而成，它們需要精確的尺寸和良好的導電性。
- 開關零件： 電器開關中的金屬觸點、支架等。
- 電路板零組件： 一些沖壓成形的金屬支架、固定件。
- 手機、電腦零件： 許多小型、複雜的金屬零件，都受益於連續模的高效率。
汽車產業
汽車製造對零件的品質和數量都有極高的要求，連續模在這裡也發揮著重要作用：
- 車身零件： 雖然大型車身面板多採用大型單工程模具，但許多汽車內部的小型金屬件，如座椅零件、門鎖零件、儀表板支架等，都會採用連續模生產。
- 引擎周邊零件： 濾清器外殼、一些墊片、支架等。
- 安全氣囊零件： 涉及到精確沖壓和成形的部件。
家電產業
從冰箱、洗衣機到各種廚房電器，其中很多金屬零件都離不開連續模：
- 壓縮機零件：家電的核心部件，其金屬零件精度要求極高。
- 馬達定子、轉子： 雖然有專門的疊片機，但一些初步的沖壓成形可能由連續模完成。
- 外殼、支架、安裝件： 各種家電的內外結構件。
醫療器材
醫療器材對零件的潔淨度、精密度和材料的生物相容性要求極高，但對於一些金屬耗材或零件，連續模依然有其用武之地：
- 手術器械零件： 部分標準化、批量生產的組件。
- 藥品包裝組件： 例如鋁箔封口、瓶蓋等。
- 診斷設備零件： 一些內部結構件。
五金製品
各種日常五金用品，如螺絲、螺母（雖然很多是專用冷鍛）、掛鉤、鎖具零件、燈飾零件、家居五金等，都大量採用連續模技術。
連續模設計與製造的挑戰：精準至上的藝術
儘管連續模有諸多優勢，但其設計和製造絕非易事，它是一門結合了機械學、材料學、精密加工等多領域知識的藝術。其中涉及的挑戰，也讓它成為了技術門檻較高的領域：
- 複雜的模具結構： 一副連續模內可能包含數十個零件，它們之間需要精確的配合。每個站點的沖頭、凹模、導料板、支撐板等，都需要經過精心設計和計算。
- 高精度的加工要求： 模具零件的加工精度直接關係到產品的品質。許多的尺寸公差可能在微米級別，這對加工設備和操作人員的技術要求極高。
- 材料的彈性與變形： 不同的金屬材料，其延展性、彈性恢復係數（Springback）都不同。在沖壓過程中，材料的變形是必須考慮的因素，否則會影響最終的產品精度。
- 模具的壽命與維護： 連續模在高速、高強度的運作下，模具零件的損耗是不可避免的。如何延長模具壽命，並在損壞時能快速有效地進行維修和更換，是重要的考量。
- 產品設計的考量： 產品的設計是否適合連續模加工，是決定能否使用連續模的關鍵。有些過於複雜的形狀或過大的彎曲角度，可能就不適合連續模，需要重新評估。
總而言之，連續模是一種將多個沖壓工序集成在同一副模具內的先進製造技術。它的核心在於材料的連續饋送和多工位的精準協同加工，最終實現了極高的生產效率、顯著的成本節省以及穩定的產品質量。從電子零件到汽車部件，從家電到醫療器材，連續模的身影無處不在，默默地支撐著現代工業的龐大體系。它不僅僅是一個工具，更是現代化、自動化生產的關鍵推手，讓我們得以享受各式各樣便利的產品。
常見相關問題與專業解答
Q1：連續模和級進模是同一種東西嗎？
是的，通常情況下，連續模（Progressive Die）和級進模（Compound Die）指的是同一種概念，或者說級進模是連續模的一種更廣泛的稱呼。在中文語境中，「級進模」更常被用來描述這種將多個加工工序連續排列在同一副模具中的技術。有些地方也會用「複合模」來稱呼，強調其複合多種加工功能的特性。所以，如果您聽到這幾個名詞，基本上都可以理解為是指這種能夠一次完成多道沖壓工序的模具。
Q2：使用連續模加工，對材料有什麼要求嗎？
對於材料，連續模確實有一些基本的要求，主要是為了確保加工的順暢性和產品的品質。一般來說，連續模最適合加工帶狀的材料，尤其是板材，像是冷軋鋼板、熱軋鋼板、不鏽鋼、銅、鋁及其合金等。這些材料需要具備一定的延展性和塑性，能夠承受沖壓過程中的彎曲、拉伸和成形。同時，材料的厚度、寬度、表面處理（如塗層、鍍層）以及材料的力學性能（如屈服強度、抗拉強度）都需要符合模具設計和沖壓機的加工能力。太硬、太脆的材料可能不適合，或者需要特別設計的模具和加工參數。此外，材料的捲取品質也很重要，例如捲取是否均勻、有無缺陷等，都會影響到最終的加工效果。
Q3：連續模的加工速度到底有多快？
連續模的加工速度，絕對是它的招牌特色之一！這個速度有多快，其實取決於幾個關鍵因素：首先是沖壓機的「沖程次數」（Strokes Per Minute, SPM）。普通的沖壓機可能每分鐘幾十次到一兩百次，而高速沖壓機，特別是專門為連續模設計的，可以達到每分鐘數百次，甚至上千次！其次，這還跟模具的站點數量以及每個站點的加工複雜度有關。簡單來說，如果一個產品只需要沖個孔和切斷，那它在很短的時間內就能產出很多。如果需要複雜的彎曲和成形，那速度就會相對慢一些。但總體而言，相較於傳統的單工程模具，連續模的單件生產時間是以「秒」為單位，甚至更快，而傳統模具可能需要「分鐘」計。舉例來說，一些小型電子端子，使用高速連續模，每分鐘產量可以達到數百甚至上千個，這是非常驚人的。
Q4：連續模的製造成本很高嗎？
連續模的製造成本，絕對是相對較高的。這是因為它的結構更為複雜，需要精密的設計和高精度的加工。一副好的連續模，可能包含數十個，甚至上百個零件。每一個零件都需要經過精確的測量、研磨和熱處理，以確保其強度、硬度和耐磨性。同時，模具的設計本身也需要投入大量的時間和專業知識，以保證所有工序能夠順暢、準確地協同工作。因此，與單工程模具相比，連續模的初期投資確實會比較大。但是，我們必須從「整體經濟效益」的角度來看待這個問題。雖然初期成本高，但如前所述，它能帶來極高的生產效率，降低後續的人工、設備和廢料成本，並且能生產出高品質的產品。對於需要大批量、長期生產的產品來說，連續模的長期總成本往往是更低的，是具有很高投資回報率的選擇。
Q5：連續模的維護保養是否很複雜？
是的，連續模的維護保養相對來說是比較複雜和需要專業知識的。由於其結構的精密性，一點點的偏差都可能影響到整個模具的運作。日常的維護保養，包括定期的清潔、潤滑、檢查零件的磨損情況，這些是必不可少的。當模具出現問題時，例如沖頭斷裂、凹模磨損、導料板變形等，就需要進行專業的維修。這通常需要由經驗豐富的模具技師來操作，他們需要準確判斷問題所在，並使用專用的工具和設備進行修理或更換零件。有些關鍵零件，例如沖頭和凹模，可能需要重新研磨或更換。而為了減少維護的頻率和難度，在設計階段就需要考慮到易於拆卸和更換的結構。總之，連續模的維護需要耐心、細心和專業技術。
