被動元件是什麼？深入解析電子電路中不可或缺的基礎構件與應用

被動元件是什麼？電子電路的基石解析

在我們日常生活中所使用的各種電子產品，從智慧型手機、電腦，到家電用品、汽車，甚至最複雜的航太設備，都離不開一種核心的電子零件——被動元件。那麼，究竟「被動元件是什麼」呢？

簡單來說，被動元件（Passive Components）是指在電路中，自身不產生增益或放大訊號，也不需要額外的能源供應就能運作的電子零件。它們的主要功能是通過消耗、儲存或釋放電能來對電路中的電流和電壓進行控制和調節。與之相對的則是主動元件，例如電晶體和積體電路，它們能夠放大訊號、產生振盪或執行邏輯運算，且通常需要外部電源才能正常工作。

被動元件之所以被稱為「被動」，正是因為它們的行為特性不依賴於外部的能量輸入來改變其基本功能。它們是構成任何電子電路的基本磚塊，雖然看似簡單，卻在穩定電壓、濾除雜訊、儲存能量、控制電流等方面扮演著舉足輕重的角色。

為何被動元件如此重要？

或許你會認為，相較於那些可以執行複雜運算、放大訊號的積體電路或電晶體，被動元件似乎沒那麼「高科技」。然而，這是一個誤解。被動元件在電子電路中的重要性，恰恰體現在其無可替代的基礎性和穩定性上。

試想一下，如果沒有電阻來限制電流，電路可能會過載燒毀；如果沒有電容來濾除電源雜訊，敏感的晶片可能無法穩定工作；如果沒有電感來儲存能量或形成諧振電路，許多高頻通訊設備根本無法正常運作。被動元件的存在，讓電子電路得以穩定運行、精確控制，並實現各種複雜的功能。

它們確保了訊號的完整性、電源的純淨性，並在嚴苛的環境下保持性能的穩定。即使在追求輕薄短小的今天，被動元件也以更小的尺寸、更高的效能持續進化，成為推動電子科技發展不可或缺的一環。

三大核心被動元件：詳細解析其功能與應用

在眾多被動元件中，電阻器、電容器和電感器是最為常見且廣泛使用的三大類。以下將詳細解釋它們的功能、特性及其在電子電路中的應用。

1. 電阻器 (Resistor)

電阻器是電子電路中最基礎、最普遍的被動元件之一。它的主要功能是阻礙電流的流動，將電能轉換為熱能。這種特性使得電阻器在電路中扮演著限流、分壓、負載等關鍵角色。

• 功能與特性：
  • 限流： 根據歐姆定律 (V=IR)，在電壓固定的情況下，電阻值越大，通過的電流就越小。這可用於保護電路中的其他敏感元件，避免電流過大造成損壞。
  • 分壓： 在串聯電路中，電阻器可以將總電壓按照其電阻值的比例分配到不同的點，常用於感測器電路或電壓參考。
  • 上拉與下拉： 在數位電路中，電阻器常用於將輸入訊號線連接到電源（上拉電阻）或接地（下拉電阻），以確保未連接的輸入保持穩定的邏輯狀態，避免訊號浮動。
  • 阻抗匹配： 在高頻電路中，電阻器可用於匹配訊號源和負載的阻抗，以最大化功率傳輸並減少訊號反射。
• 單位與種類：

  電阻的單位是歐姆 (Ohm, Ω)。常見的電阻器種類包括碳膜電阻、金屬膜電阻、繞線電阻、晶片電阻 (SMD Resistor) 等。它們根據材料、製程、功率和精度等特性有所區別，以適應不同電路的需求。

• 應用舉例： LED限流電阻、感測器電路的分壓電阻、微控制器輸入端的上拉/下拉電阻、音訊設備中的音量控制器。

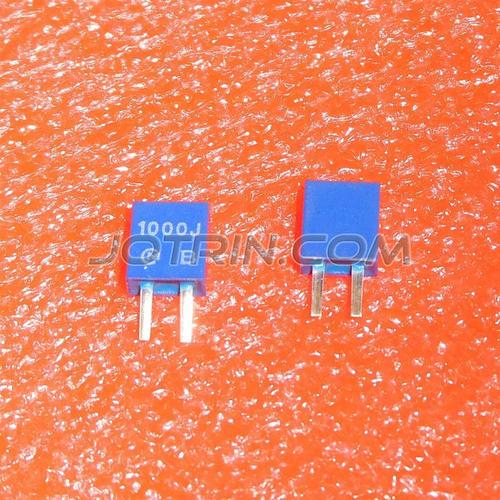

2. 電容器 (Capacitor)

電容器是一種能夠儲存電荷的被動元件。它由兩片導電板（極板）之間夾著絕緣介質（電介質）組成。當電壓施加到電容器兩端時，電荷會在極板上積聚，形成電場，從而儲存電能。

• 功能與特性：
  • 儲能： 電容器可以快速充放電，在電源中作為能量緩衝，提供瞬間所需的較大電流，例如在數位相機閃光燈電路中。
  • 濾波： 這是電容器最常用的功能之一。它能夠濾除電源中的交流雜訊（紋波），使輸出電壓更穩定。在訊號處理中，電容器也可用於構建高通濾波器或低通濾波器，分離不同頻率的訊號。
  • 耦合與去耦合：
    • 耦合 (Coupling)： 允許交流訊號通過，同時阻斷直流訊號，常用於音頻放大器級之間傳遞音頻訊號。
    • 去耦合 (Decoupling)： 放置在電源引腳附近，用於消除積體電路在開關時產生的瞬時電流突波，確保晶片電源的穩定性。
  • 計時與震盪： 與電阻器結合，電容器可以形成RC充放電電路，用於延時電路、定時器和震盪器中。
• 單位與種類：

  電容的單位是法拉 (Farad, F)，但由於1法拉是非常大的單位，常用微法拉 (µF)、奈法拉 (nF) 或皮法拉 (pF) 來表示。常見的電容器種類有電解電容、陶瓷電容、薄膜電容、鉭質電容等，它們各有優缺點，適用於不同的頻率、電壓和溫度範圍。

• 應用舉例： 電源供應器中的濾波電容、CPU旁的去耦合電容、音響系統的交聯電容、石英振盪器中的負載電容。

3. 電感器 (Inductor)

電感器是一種能夠儲存磁能的被動元件。它通常由導線纏繞成線圈狀構成，當電流通過時，會在線圈周圍產生磁場，並將能量儲存在該磁場中。電感器的特性是當電流變化時，會產生一個反向的電動勢，阻礙電流的變化。

• 功能與特性：
  • 儲能與濾波： 在電源轉換電路（如DC-DC轉換器）中，電感器與電容器常搭配使用，形成LC濾波器，用於平滑電流或電壓，並高效地儲存和釋放能量。
  • 阻礙交流、通過直流： 電感器對交流訊號表現出阻抗（感抗），對頻率越高，阻礙作用越強。而對直流訊號幾乎沒有阻礙作用。這特性使得電感器常用於濾波或隔離交流訊號。
  • 阻抗匹配： 在射頻（RF）和高頻電路中，電感器可用於調整電路的阻抗，以實現訊號的最大傳輸效率。
  • 震盪電路： 與電容器結合，電感器可以形成LC諧振電路，在特定頻率下產生諧振，常用於無線電接收和發射電路中的頻率選擇。
• 單位與種類：

  電感的單位是亨利 (Henry, H)。實際應用中常用毫亨 (mH) 或微亨 (µH)。電感器種類繁多，包括空心電感、鐵心電感、磁珠、扼流圈、晶片電感等，根據其磁芯材料、繞線方式和尺寸，應用於不同的頻率和功率需求。

• 應用舉例： 手機充電器中的降壓電感、無線充電線圈、音響中的濾波器、收音機的調諧電路。

被動元件與主動元件的根本區別

為了更深入理解被動元件，我們有必要釐清其與主動元件的根本差異。這兩大類電子元件在電路中扮演的角色截然不同，但又相互依存，共同構成完整的電子系統。

主動元件 (Active Components) 是指那些能夠控制電流、產生放大或振盪，並且通常需要外部電源才能正常工作的電子元件。它們具有改變電路特性或產生新的電訊號的能力。

以下表格呈現了被動元件與主動元件的主要區別：

• 功能性差異：
  • 被動元件： 消耗、儲存或釋放能量。例如：電阻消耗能量、電容儲存電場能量、電感儲存磁場能量。它們不能放大訊號或產生增益。
  • 主動元件： 能夠放大訊號、產生增益、開關或轉換能量形式。例如：電晶體可以放大訊號，積體電路可以執行複雜的邏輯運算。
• 外部電源需求：
  • 被動元件： 不需要外部電源來維持其基本功能。它們僅對電路中的電流和電壓做出「被動」反應。
  • 主動元件： 通常需要外部電源（偏置電壓）才能正常工作，以提供能量來控制或放大訊號。
• 複雜度與製程：
  • 被動元件： 結構相對簡單，通常由單一或少數材料製成，製程相對直觀。
  • 主動元件： 結構複雜，特別是積體電路，包含數百萬甚至數十億個電晶體和其他元件，需要高度精密的半導體製程。
• 例子：
  • 被動元件： 電阻器、電容器、電感器、變壓器等。
  • 主動元件： 電晶體（雙極性電晶體BJT、場效應電晶體FET）、二極體、積體電路（IC）、微處理器、記憶體等。

這兩類元件相輔相成，共同構建了所有電子系統。主動元件提供「智慧」和「控制」，而被動元件則提供了「穩定」和「基礎」，確保電流和電壓在正確的範圍內流動和分布。

被動元件的多元應用領域

由於其基礎且不可或缺的特性，被動元件幾乎無處不在，廣泛應用於各行各業的電子產品中：

• 消費性電子產品： 智慧型手機、平板電腦、筆記型電腦、電視、音響設備、穿戴式裝置等。每個產品內部都包含數百甚至數千個微小的電阻、電容和電感，用於電源管理、訊號處理、無線通訊等。
• 汽車電子： 電動車、自駕系統、車載娛樂系統、引擎控制單元 (ECU) 等。被動元件需要具備高可靠性、耐高溫和抗震動能力，以適應嚴苛的車載環境。
• 工業控制與自動化： 工廠自動化設備、機器人、感測器、馬達驅動器等。它們對元件的穩定性、精確度和長期壽命有極高要求。
• 通訊設備： 基地台、路由器、光纖通訊設備、衛星通訊等。電感和電容在高頻電路中扮演關鍵角色，用於濾波、阻抗匹配和頻率選擇。
• 醫療器材： 超音波儀器、MRI設備、心臟起搏器、血糖儀等。對元件的精確度、穩定性和生物相容性有嚴格標準。
• 能源與環保： 太陽能逆變器、風力發電機、儲能系統、電動車充電樁等。這些應用需要大功率、高電壓的被動元件來處理和轉換電能。
• 航太與國防： 衛星、導彈、雷達系統等。這些領域的元件必須能承受極端溫度、輻射和震動，對可靠性要求達到極致。

可以說，只要有電子產品的地方，就一定有被動元件的存在。它們是確保現代科技正常運行的幕後英雄。

結論：被動元件的重要性不容小覷

通過上述深入的解析，我們對「被動元件是什麼」有了更清晰的理解。它們是電子電路中不可或缺的基石，儘管不像主動元件那樣具備「智慧」或「放大」的能力，卻在穩定電流、調節電壓、濾除雜訊、儲存能量等方面發揮著核心作用。

電阻、電容、電感這三大被動元件，各司其職，協同工作，使得複雜的電子系統得以穩定、高效地運行。從我們每天使用的智慧型手機到驅動現代社會運轉的巨型通訊設備，被動元件無處不在，默默地支撐著整個電子產業的發展。

隨著電子產品朝向更小、更輕、更高效能的方向發展，被動元件的設計與製造也面臨著巨大的挑戰和創新。無論是微型化、更高頻響應，還是更強的耐壓、耐溫特性，被動元件的進化步伐從未停止。了解被動元件，不僅是認識電子電路的第一步，更是洞察現代科技深層運作的關鍵。

常見問題 (FAQ)

Q1: 為何被動元件不需要外部電源就能運作？

A1: 被動元件的運作原理是基於電場、磁場或電阻的物理特性，它們本身不產生新的能量或放大訊號，只是對輸入的電能進行消耗、儲存或轉換。例如，電阻將電能轉化為熱能，電容儲存電場能量，電感儲存磁場能量。這些過程無需額外的電源來「驅動」其基本功能，它們只是對電路中的電流和電壓做出直接的「被動」響應。

Q2: 如何區分被動元件與主動元件？

A2: 區分兩者的關鍵在於其「功能性」和「是否需要外部供能來改變行為」。被動元件無法放大訊號或產生增益，也不需要額外電源來維持其基本運作（如電阻、電容、電感）。主動元件則能放大訊號、控制電流、產生振盪或執行邏輯運算，且通常需要外部電源才能發揮其功能（如電晶體、二極體、積體電路）。簡單來說，主動元件具有「控制」和「增益」的能力，而被動元件則沒有。

Q3: 被動元件的失效會對電子產品造成什麼影響？

A3: 被動元件的失效可能會導致多種問題。例如，電阻開路會使電路斷開，短路則可能導致電流過大燒毀其他元件；電容失效（如漏液、膨脹或開路）會導致電源濾波效果變差，進而影響晶片穩定性，或造成電路無法正常充放電而失去功能；電感失效可能導致訊號失真、電源轉換效率降低甚至電路無法啟動。總之，被動元件的故障可能使電子產品功能異常、性能下降甚至完全失效。

Q4: 被動元件的尺寸縮小趨勢對產業有何意義？

A4: 被動元件的微型化是電子產品輕薄短小發展的必然趨勢，對產業意義重大。首先，它使得更小的電子設備成為可能，如超薄手機、穿戴裝置等。其次，微型化有助於提高電路板的集成度，減少訊號傳輸路徑，從而提高電路的性能和穩定性。此外，也降低了材料成本和組裝難度，推動了自動化生產。然而，微型化也帶來了散熱、功率密度和高頻特性優化的挑戰。

Q5: 如何選擇適合的被動元件？

A5: 選擇被動元件需要綜合考慮多個因素。對於電阻，需考量電阻值、功率額定值、精度和溫度係數；對於電容，則需考量電容值、耐壓、ESR (等效串聯電阻)、溫度特性和介質類型；而電感則需考量電感值、額定電流、飽和電流、DCR (直流電阻) 和Q值。此外，還要考慮元件的封裝尺寸、工作溫度範圍、可靠性和成本。通常需要參考元件的數據手冊 (Datasheet) 並進行實際電路測試來確保選型正確。
