能帶如何形成：從原子軌域到固體導電的奧秘

引言：探索物質導電的根本

您是否曾好奇，為何有些物質是優良的導體，例如銅和銀，而有些卻是絕緣體，如塑膠或玻璃？又為何半導體材料，如矽，能夠在現代電子科技中扮演如此關鍵的角色？這一切的答案，都深植於物質的微觀結構中，特別是其能帶（Energy Band）的形成與特性。理解「能帶如何形成」不僅是固態物理的核心概念，更是我們解析材料導電行為，乃至於開發新一代電子元件的基石。本文將深入淺出地解析能帶的形成過程，從最基本的原子能階開始，逐步拓展到固體中複雜而精妙的電子能量分佈。

1. 原子能階的基礎：單一原子的世界

在探討能帶形成之前，我們必須先理解單一原子的電子能量狀態。原子是由原子核和圍繞其運行的電子所構成。根據量子力學的原理，原子中的電子並非隨意分佈，它們只能存在於特定的、不連續的能量狀態或能階（Energy Level）上。這些能階是量子化的，就像階梯一樣，電子只能停留在特定的階梯上，而不能停在階梯之間。

每個能階對應著一個特定的原子軌域（Atomic Orbital），例如s軌域、p軌域、d軌域等，每個軌域能容納的電子數量是有限的。根據包立不相容原理（Pauli Exclusion Principle），在同一原子中，沒有兩個電子可以擁有完全相同的量子態。這意味著每個軌域最多只能容納兩個自旋方向相反的電子。因此，當電子填充原子能階時，它們會從最低能量的能階開始，逐級向上填充，直到所有電子都被安置妥當。這是能帶形成的基礎，因為它決定了原子在獨立狀態下的電子分佈。

2. 從原子到固體：原子間的交互作用

當大量的原子聚集在一起，形成固體時，它們不再是孤立的存在。原子與原子之間距離非常接近，它們的電子雲會發生重疊。這種重疊導致了原子軌域之間的強烈交互作用。想像一下，兩個氫原子靠近時，它們的1s軌域會重疊，並因此形成兩個新的分子軌域：一個是能量較低的「鍵結軌域」，另一個是能量較高的「反鍵結軌域」。這說明了原本單一的原子能階會因為原子間的相互作用而發生能量的劈裂。

此交互作用並非單純的電荷吸引排斥，更涉及電子波函數的疊加與干涉，最終由量子力學中的薛丁格方程式描述其能量狀態。

在固體中，這種交互作用尤其顯著，因為固體是由數以億計的原子緊密排列而成的晶格結構。每個原子的價電子軌域都與其周圍的鄰近原子軌域發生交互作用。這種大規模的相互作用，是能帶形成的關鍵前提。

3. 能帶的誕生：能量劈裂與連續區間的形成

能帶的形成是一個從離散能階到準連續能帶的漸進過程。

3.1 能量劈裂（Energy Splitting）

當兩個相同的原子靠近時，它們原本相同的單一能階會分裂成兩個新的、能量略有不同的能階。例如，兩個原子各自有一個能量為E的軌域，當它們靠近並交互作用時，會形成兩個能量分別為E-ΔE和E+ΔE的新能階。這種能量劈裂是量子力學中電子波函數疊加的結果，一個對應著電子波函數的建設性干涉（能量較低），另一個對應著破壞性干涉（能量較高）。

3.2 大量原子團聚：從劈裂到能帶

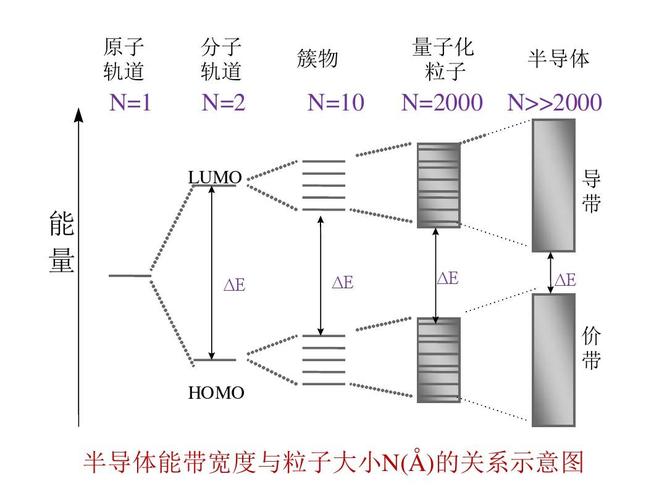

如果我們將原子數量從兩個增加到數十億個（固體中的原子數量級別），情況會變得更加複雜而有趣。當N個相同的原子組成一個固體晶體時，原本屬於每個原子的N個相同能量的電子軌域，會因為彼此間的交互作用，而分裂成N個能量彼此非常接近但又不完全相同的新的能階。

這些能量相近的能階如此密集，以至於它們幾乎形成了一個連續的能量區間。這個準連續的能量區間，就是我們所稱的「能帶」。可以將其想像成一個巨大的音樂廳：單一原子是獨自坐在座位上，只有一個固定的音高；當許多人坐在一起時，每個座位上的聲音（能量）雖然略有不同，但整體聽起來卻像是一個連續的音區或音域。

每個原子軌域（例如2s軌域、2p軌域）在固體中都會對應形成一個能量帶。對於較低能量的內層電子軌域，由於它們受到原子核的束縛較強，且與鄰近原子軌域的重疊程度較小，其能階的劈裂程度也較小，形成的能帶會比較窄。而對於能量較高的價電子軌域（Valence Electron Orbitals），它們的電子雲分佈較廣，與鄰近原子軌域的重疊程度較大，因此其能階的劈裂會更加顯著，形成的能帶也更寬。甚至在某些情況下，不同原子軌域形成的能帶會相互重疊。

4. 價電帶（Valence Band）與導電帶（Conduction Band）

在固體能帶結構中，有兩個能帶是理解導電性的核心：

• 價電帶（Valence Band, VB）：

  這是電子在絕對零度（0 K）下所能佔據的最高能量的能帶。價電帶通常是由原子的價電子所形成的能帶。在大多數情況下，價電帶在絕對零度下是完全被電子填滿的（對於絕緣體和半導體），或者部分被填滿（對於導體）。價電帶中的電子被原子核束縛較強，通常不能自由移動，因此它們對導電性的貢獻很小或沒有貢獻。

• 導電帶（Conduction Band, CB）：

  這是價電帶之上，能量更高的能帶。導電帶在絕對零度下通常是空的（對於絕緣體和半導體），或者部分被填滿（對於導體）。當電子獲得足夠的能量（例如來自熱能、光能或電場能量）跳躍到導電帶時，它們就成為了自由電子，能夠在材料中自由移動，從而形成電流，使材料具有導電性。

在價電帶和導電帶之間，存在一個能量區間，稱為能隙（Energy Gap, Eg）或禁帶（Forbidden Band）。在這個能隙中，是不允許有電子存在的能量狀態。電子必須獲得至少等於能隙大小的能量，才能從價電帶躍遷到導電帶。能隙的大小是區分導體、半導體和絕緣體的關鍵指標。

5. 能帶形成對物質導電性的影響

能帶的形成及其結構，直接決定了材料的電學特性：

5.1 導體（Conductors）

在導體中，例如金屬，價電帶和導電帶會相互重疊，或者價電帶本身就沒有完全被電子填滿。這意味著即使在室溫下，也有大量的電子能夠輕易地移動到導電帶中，或者在價電帶內就能自由移動（因為存在大量未被佔據的能量狀態）。這些電子只需要極低的能量就能移動，因此導體具有極高的導電性。它們的「能隙」實際上是零或非常小。

5.2 半導體（Semiconductors）

半導體（如矽、鍺）的價電帶在絕對零度下是完全被填滿的，而導電帶是空的。它們的能隙介於導體和絕緣體之間，通常約為0.5 eV至3 eV。在室溫下，少數電子可以透過熱能激發，獲得足夠的能量跨越能隙，從價電帶跳躍到導電帶，從而產生少量的自由電子。同時，價電帶中留下失去電子的「空穴」，這些空穴也可以被視為帶正電的載流子，共同參與導電。透過摻雜（doping）雜質，可以顯著增加半導體中的自由電子或空穴數量，從而調節其導電性，這也是半導體元件（如電晶體、二極體）工作原理的基礎。

5.3 絕緣體（Insulators）

絕緣體（如鑽石、玻璃）的能帶結構與半導體相似，價電帶在絕對零度下是完全填滿的，導電帶是空的。然而，絕緣體的能隙非常大，通常大於4 eV。這意味著即使在室溫下，電子也很難獲得足夠的能量來跨越如此大的能隙。因此，絕緣體中幾乎沒有自由電子可以參與導電，使其導電性極差。只有施加極高的電壓，才可能使電子從價電帶「擊穿」能隙到達導電帶，導致材料損壞。

總而言之，能帶的形成過程，是從單一原子的離散能階，經由大量原子彼此間的量子力學交互作用，最終形成固體中準連續的能量區間。這些能帶的填充狀態以及能帶之間的間隔（能隙），決定了材料的電學行為，解釋了我們周圍世界中各種物質導電性的巨大差異。

總結：微觀世界的宏觀效應

「能帶如何形成」這一問題的解答，揭示了物質導電性的量子力學本質。從孤立原子的分立能階，到固體中大量原子相互作用導致的能階劈裂與重疊，最終形成了價電帶、導電帶和能隙。這些能帶的特性，特別是能隙的大小，成為了區分導體、半導體和絕緣體的根本標準。理解能帶理論，不僅幫助我們深入認識材料的基礎物理特性，也為現代電子學、材料科學乃至於量子計算等領域的發展提供了堅實的理論基礎。

常見問題（FAQ）

1. 如何區分價電帶與導電帶？

價電帶是固體中電子在絕對零度下能佔據的最高能量帶，通常由原子的價電子構成且被填滿；導電帶是價電帶之上的能量帶，通常是空的或部分被填滿，其中電子可以自由移動並導電。

2. 為何能帶的形成對科技發展如此重要？

能帶理論解釋了物質的導電、絕緣和半導體特性，是所有固態電子元件（如電晶體、二極體、積體電路、太陽能電池）設計與製造的基礎。沒有能帶理論，我們無法理解或操控半導體材料的行為，也就沒有現代的資訊科技。

3. 能帶理論只適用於固體嗎？

能帶理論主要用來描述晶體固體中電子的能量狀態。對於液體或氣體，由於原子/分子之間沒有規則的長程週期性排列，通常不適用能帶理論，而是用分子能階或局部相互作用來描述其電子狀態。

4. 如何理解能帶中的「電子空穴」？

當價電帶中的一個電子獲得能量跳躍到導電帶時，它在價電帶中留下的空位就被稱為「空穴」。這個空穴可以被視為一個帶正電的準粒子，它可以在價電帶中移動，因為價電帶中其他電子可以填充這個空位，從而使空穴向相反方向移動。

5. 能帶形成與溫度有關係嗎？

能帶本身是材料固有的能量結構，其形成過程與溫度無直接關係。然而，溫度會影響電子在能帶之間的分布和激發。例如，溫度升高會增加電子獲得熱能而從價電帶跳躍到導電帶的機率，進而影響材料的導電性，這在半導體中尤其明顯。
