紅磚頭怎麼做的：從泥土到建築的紅色奇蹟
您是否曾好奇，那些在建築工地中常見、承載著無數歷史與故事的紅色磚頭，究竟是如何從平凡的泥土，搖身一變成為堅固耐用的建築材料？「紅磚頭怎麼做的」這個問題，不僅僅是關於製程的探討，更是一場關於地質、化學、物理與傳統工藝交織的奇妙旅程。今天，我們將深入解析紅磚的製作過程，帶您一窺這項古老而精密的技術。
Table of Contents
紅磚頭怎麼做的？從原料到成品的五大關鍵步驟
紅磚的製作過程雖然現代化程度各有不同，但其核心原理與基本步驟自古以來並未改變。整體而言，可分為以下五個主要階段：原料準備、塑形、乾燥、燒製，以及最後的冷卻與品管。
一、原料的嚴選與準備：磚塊的「DNA」
紅磚的品質，首先取決於其原始的「體質」——也就是所選用的原料。並非所有的泥土都能製成磚塊，通常需要特定成分的黏土才能達到要求。
1. 核心成分：黏土與頁岩
- 黏土 (Clay)：是製作紅磚最主要的原料，通常含有豐富的矽酸鋁礦物，如高嶺石、蒙脫石等。黏土在加水後具有良好的塑性，乾燥後仍能保持形狀，經高溫燒結後則變得堅硬。
- 頁岩 (Shale)：是一種沉積岩，由壓實的黏土顆粒組成。許多現代化磚廠會將頁岩與黏土混合使用，以提高磚的強度和耐久性，並能更好地控制燒製過程中的收縮。
2. 其他添加物
- 水 (Water)：用於濕潤黏土，使其具有塑性，便於攪拌和成型。
- 砂 (Sand)：適量添加砂可以減少磚塊在乾燥和燒製過程中的收縮率，防止龜裂，並改善磚塊的透氣性。
- 碎磚料 (Grog/Chamotte)：將燒製後的廢棄磚塊或碎料磨成粉末後加入，有助於穩定磚塊體積，減少燒成收縮，並能改善燒結性能。
- 發色劑 (Coloring Agents)：雖然紅磚的紅色主要來自於黏土中天然的鐵氧化物，但某些情況下，會加入少量如氧化鐵的發色劑來調整色澤。
3. 原料預處理：粉碎與混合
採集回來的黏土或頁岩，通常塊狀且大小不一，含有雜質。因此，需要進行一系列的預處理：
- 粉碎 (Crushing)：利用破碎機將大塊的黏土或頁岩破碎成較小的顆粒。
- 研磨 (Grinding)：進一步利用磨機將顆粒研磨成細粉，確保質地均勻。
- 篩分 (Screening)：透過篩網去除不必要的雜質，如石塊、植物殘渣等，並確保顆粒大小符合要求。
- 加水攪拌 (Mixing)：將預處理後的細粉與適量的水及其他添加物混合，通常在混練機中進行，使其達到均勻且適宜塑形的濕度。這個過程需要精確控制水份含量，過多或過少都會影響後續的成型及磚塊品質。
二、塑形：賦予磚塊初步形態
當黏土混合物達到理想的塑性後，便進入塑形階段，將其製成磚塊的初步形狀。現代磚廠主要採用以下兩種方法：
1. 擠壓法 (Extrusion Method) – 最常見

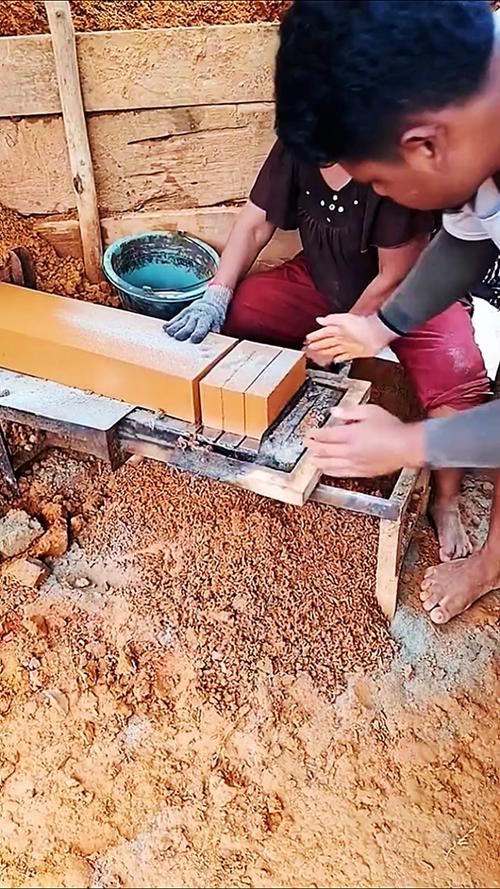

這是目前最普遍且效率最高的製磚方法。濕潤的黏土混合物被送入一個大型擠壓機，透過螺旋推進器將黏土強制性地擠壓通過一個與磚塊橫截面形狀相同的模具。擠壓出來的連續泥條（稱為「泥柱」）會被自動切割機切成單個磚坯。這種方法生產的磚塊通常內部較密實，且尺寸較為精確。
技術細節：擠壓機的出料口會根據所需的磚塊尺寸和形狀（實心磚、空心磚等）配備不同的模具。切割過程精準，確保每塊磚坯尺寸一致。
2. 壓制法 (Pressing Method)
壓制法又可分為乾壓法和半乾壓法。這種方法適用於含水量較低的黏土混合物。黏土粉料被送入模具中，再由高壓壓機施加巨大壓力，將其壓實成形。壓制法生產的磚塊密度更高，尺寸精確度也更佳，但其生產效率通常低於擠壓法，且設備成本較高。
3. 手工成型法 (Hand Moulding) – 傳統工藝
雖然在現代大規模生產中已不常見，但在某些傳統工坊或特殊磚塊製作中仍在使用。工人將濕潤的黏土混合物放入木製或金屬製的模具中，用手或簡單工具壓實，然後脫模取出磚坯。這種方法製作的磚塊通常帶有獨特的手工質感，但尺寸較不統一。
三、乾燥：去除多餘水分，防止龜裂
磚坯在塑形後含有約15%~30%的水分。如果在未乾燥的情況下直接送入高溫窯爐燒製，磚坯會因內部水分急劇蒸發而產生蒸汽壓，導致磚塊爆裂、變形或產生裂紋，嚴重影響品質。因此，乾燥是一個至關重要的環節。
1. 乾燥的重要性
- 防止龜裂：去除自由水和部分吸附水，避免燒製時因內部壓力過大而破壞結構。
- 減少收縮：控制乾燥速度，使磚坯均勻收縮，保持形狀完整。
- 節約能源：乾燥後的磚坯在燒製時所需的熱能更少，有助於降低燃料消耗。
2. 乾燥方法
- 自然乾燥 (Natural Drying)：將磚坯放置在露天場所或通風棚內，利用自然風和陽光進行乾燥。這種方法成本低，但受天氣影響大，乾燥時間長，且不易控制乾燥速度，容易導致磚坯開裂。
- 人工乾燥 (Artificial Drying)：現代磚廠普遍採用的人工乾燥方式，通常在專門的乾燥室或隧道乾燥窯中進行。透過精確控制溫度、濕度和空氣流速，確保磚坯均勻且快速地乾燥。
- 隧道乾燥窯 (Tunnel Dryer)：磚坯被放置在小車上，緩慢通過一個有溫濕度梯度的隧道。在入口處溫度較低、濕度較高，隨著深入，溫度逐漸升高，濕度逐漸降低，確保水分緩慢均勻地排出。
乾燥過程通常需要數小時到數天不等，取決於磚坯的厚度、含水量、黏土種類以及乾燥方式。
四、燒製：火的藝術與紅色的誕生
燒製是紅磚製作過程中技術含量最高、最關鍵的步驟。在這個階段，經過乾燥的磚坯在高溫下發生一系列物理和化學變化，最終形成堅硬、耐用的紅色磚塊。
1. 燒製的秘密：窯爐與溫度
現代磚廠主要使用以下兩種高效窯爐：
- 霍夫曼窯 (Hoffman Kiln)：一種連續式窯爐，呈環狀或矩形。它分為多個隔間，透過煙道連通。在燒製過程中，火焰和熱氣流在各隔間中循環，依次預熱、燒製和冷卻磚塊。這種窯爐熱效率高，能連續生產。
- 隧道窯 (Tunnel Kiln)：這是目前最先進且普遍的窯爐。磚坯被放置在耐火車板上，緩慢地通過一條長長的隧道。隧道內分為三個主要溫區：
- 預熱區 (Preheating Zone)：磚坯緩慢升溫，進一步排除殘餘水分和有機物。
- 高溫燒結區 (Firing/Sintering Zone)：這是窯爐的核心區域，溫度達到約900°C至1200°C，持續數小時。在此高溫下，黏土顆粒發生燒結反應，熔融並重新結晶，形成玻璃相和莫來石等堅硬的晶體結構，使磚塊獲得其最終的強度和耐久性。
- 冷卻區 (Cooling Zone)：燒製完成的磚塊在此緩慢冷卻，避免因溫差過大而產生熱應力導致龜裂。
2. 紅色的秘密：鐵氧化物的變化
為什麼紅磚是紅色的？這個顏色並非來自於人工色素，而是黏土中天然含有的鐵氧化物（主要是氧化鐵）在燒製過程中發生化學反應的結果。
- 當黏土中的二價鐵（FeO）或三價鐵（Fe₂O₃）在富氧（氧化）的燒製環境下，並達到足夠高的溫度（通常在900°C以上）時，會形成穩定的三氧化二鐵（Fe₂O₃）。這種化合物賦予了磚塊獨特的紅色、橘紅色或棕紅色。
- 如果燒製環境是還原氣氛（缺氧），則可能形成其他鐵的氧化物，使磚塊呈現灰色或藍色。這也是為何有些磚會呈現不同顏色的原因。
五、冷卻與品管：確保磚塊的品質
燒製完成的紅磚並不能立即取出使用。它們需要經歷一個受控制的冷卻過程，以避免內應力，確保最終產品的堅固性。
1. 冷卻 (Cooling)
在隧道窯的冷卻區，磚塊會逐漸降溫至室溫。這個過程必須緩慢且均勻，通常透過引入冷空氣或利用窯爐餘熱預熱新磚坯來實現。急劇的冷卻會導致磚塊內部產生過大的熱應力，使其變得脆弱，甚至產生微裂紋，降低強度。
2. 品管 (Quality Control)
完成燒製和冷卻後，每一批磚塊都需要經過嚴格的品質檢測，以確保其符合建築標準和客戶要求。常見的檢測項目包括：
- 尺寸與形狀檢查：確保磚塊尺寸精確，邊角平整，符合標準規格。
- 抗壓強度測試：評估磚塊承受壓力的能力，這是其作為結構材料最重要的指標之一。
- 吸水率測試：檢測磚塊吸水的多寡，影響其耐久性和抗凍融性能。
- 外觀檢查：檢查是否有裂紋、氣泡、顏色不均等缺陷。
- 抗凍融性測試：特別是針對寒冷地區使用的磚塊，測試其在冰凍和解凍循環中是否會受損。
只有通過所有品質測試的磚塊，才能被打包、堆棧，並運往建築工地，成為一棟棟堅固建築的基石。
總結
從平凡的泥土到堅韌的紅色磚塊，紅磚的製作過程是一項結合了傳統智慧與現代科技的精密藝術。它不僅考驗著原料的選擇，更挑戰著製程中溫度、濕度、時間等各種變數的精準控制。每一塊紅磚都承載著數小時的辛勞與高溫的洗禮，最終才得以成為我們生活中不可或缺的建築元素，默默地支撐著我們的城市與家園。
常見問題 (FAQ)
如何判斷紅磚的品質好壞？
判斷紅磚品質可從幾個方面著手。首先是敲擊聲音，優質磚塊敲擊時應發出清脆的金屬聲，而非沉悶聲。其次是外觀，顏色應均勻，無明顯裂紋、缺角或氣泡。再者是吸水率，將磚塊浸入水中，吸水速度過快或吸水量過大通常表示密度不足。最可靠的方法還是查看其抗壓強度與吸水率的檢測報告。
為何有些磚頭不是紅色的？是怎麼做出來的？
磚頭的顏色主要取決於黏土中鐵氧化物的含量及燒製時的窯爐氣氛。如果黏土中鐵含量較低，或者在燒製時採用「還原燒」的方式（即窯爐內氧氣不足），會導致鐵氧化物轉化為其他化學形態，使得磚塊呈現灰色、黑色、黃色或棕色等。例如，還原燒的磚塊可能呈現青灰色，這通常被稱為「青磚」。
製作紅磚的過程需要多長時間？
從原料開採到最終成品，整個製作紅磚的過程通常需要數天到一週不等，這主要取決於採用的乾燥和燒製方式。原料預處理和塑形相對快速，但乾燥（特別是自然乾燥）和燒製（窯爐類型和溫度曲線）是耗時最長的環節。現代化隧道窯由於是連續生產，單一磚塊通過窯爐的時間可能在24-48小時內完成，但整個生產線則是日夜不停運作。
紅磚在製造過程中會對環境造成什麼影響？
傳統紅磚製造業確實會產生一些環境影響。主要包括：原料開採對地表的破壞；燒製過程燃燒煤炭、天然氣等燃料，會排放二氧化碳、二氧化硫、氮氧化物等溫室氣體和污染物；此外，窯爐的熱能散失也會造成熱污染。現代磚廠正努力透過採用更潔淨的燃料、優化窯爐設計、利用廢熱、導入循環經濟理念（如使用工業廢渣作為原料）等方式，來降低其環境足跡。
紅磚與其他建築材料（如混凝土磚）有何不同？
紅磚是透過高溫燒結黏土製成，屬於燒結磚。其主要優點是堅固耐用、防火性能佳、保溫隔熱性好，且具有自然美感。而混凝土磚（或稱水泥磚、空心磚）是利用水泥、砂、碎石等骨料加水攪拌後，經模具壓製或震動成型並養護而成的非燒結磚。混凝土磚的優點是生產週期短、成本較低、尺寸靈活，且環保性相對較高（無需高溫燒製）。兩者在生產方式、材料特性和應用上都有所不同，各有其優勢和適用場景。
