管徑尺寸換算：工程師與DIY達人必備的管道系統設計指南

您是不是也曾經遇過這種狀況呢？滿心期待地想更換家裡的衛浴龍頭，或者正著手一個水電改造計畫，結果卻發現新買的管件跟舊有的水管尺寸根本對不起來？又或者是，在工業現場要安裝一個進口設備，結果它的管口尺寸標示跟我們慣用的標準完全不同，讓您一個頭兩個大？別擔心，這可不是您一個人的困擾喔！這正是「管徑尺寸換算」這個看似簡單卻又充滿學問的領域，讓許多人感到頭痛的地方。

管徑尺寸換算的核心意義，其實就是將不同國家或行業採用的管道尺寸標準（例如常見的英制NPS/Sch.與公制DN）進行精確轉換，確保管件、閥門和設備之間能夠完美銜接，避免漏水、壓降或流量不足等惱人問題。這不單單只是數字遊戲喔，更是確保整個管道系統能夠安全、高效運作，並且有效控制成本的關鍵環節呢！今天，就讓我帶您深入了解這其中的奧秘，讓您也能輕鬆掌握管徑換算的訣竅！

為何管徑尺寸換算如此重要？深入剖析核心價值

很多人可能覺得，不就是換個數字嗎？有什麼大不了的？其實不然，管徑尺寸的精確換算，在工程實務上扮演著舉足輕重的角色。它不只影響到一個螺紋是否能旋緊，更是牽動著整個系統的性能與安全性。

系統兼容性與安全性，馬虎不得！

想像一下，如果您一個管道系統裡面，公制管件和英制管件混雜使用，卻沒有經過精確換算就直接硬上，結果會是怎樣？輕則導致螺紋無法對準，接口鬆動漏水；重則在高壓或高溫環境下，接合處承受不住應力而爆裂，這不僅會造成財產損失，更可能引發工安意外，這可不是鬧著玩的喔！所以說，確保所有組件的尺寸兼容性，是管道系統設計與施工的首要考量，而管徑換算就是這道安全防線上的關鍵一環。

流體力學考量：壓力、流量、流速的平衡藝術

管徑的大小直接影響著流體在管道內的流動行為。管徑過小，會導致流速過快、壓降過大，這意味著需要更強的泵浦來維持所需的流量，不僅浪費能源，還可能加速管道腐蝕或產生噪音。相反地，管徑過大，雖然壓降小，但可能造成流速過慢，導致固體沉積，或是在某些應用中無法達到清洗效果。特別是在精密化工、食品加工或醫療設備中，流體傳輸的穩定性與效率至關重要。透過精確的管徑換算與選擇，我們才能確保流體在管線中以最理想的狀態運行，達到預期的壓力、流量與流速，這可是門大學問呢！

成本控制與效率提升：省錢又省心

或許您會覺得，為了精確換算花這麼多時間是不是有點小題大作？但請您想想，一旦尺寸不合，輕則需要重新採購、退換貨，這可是時間與金錢的雙重浪費；重則導致整個工程停擺，延誤工期，甚至要動用到大量人力進行返工。這些隱性成本加起來，遠遠超過事前做好管徑換算的成本。此外，選擇適當的管徑，不僅能最佳化系統效能，減少能源消耗，也能延長管道與設備的使用壽命，從長遠來看，這都是非常划算且有效率的投資喔！

管徑尺寸標準大解析：公制與英制，傻傻分不清？

要做好管徑換算，首先要搞懂各種管徑尺寸標準的「語言」。目前世界上主流的管徑標準主要分成英制和公制兩大系統，它們的表示方法、測量基準都有很大的不同，這也是最容易讓人搞混的地方。

英制標準：NPS、Sch. 的神秘面紗

在英制體系中，最常聽到的大概就是NPS和Schedule (Sch.)這兩個詞了。

• NPS (Nominal Pipe Size) – 公稱管徑： 這是一個非常重要的概念！NPS並不是實際測量出來的管子外徑或內徑。它是一個「無單位」的標稱尺寸，用來方便大家溝通和指定管材的規格。對於NPS 14吋以下的管子，其外徑 (OD) 會略大於NPS的數字；而對於NPS 14吋及以上的管子，其外徑通常就等於NPS的數字（例如NPS 14吋的管子，外徑就是14吋）。換句話說，NPS代表的是一種「尺寸等級」，而不是精確的幾吋。
• Sch. (Schedule Number) – 管表號/管壁厚度： 這就是決定管子「胖瘦」的關鍵了！Schedule編號代表了管子的壁厚。不同的Sch.編號，例如Sch. 40、Sch. 80、Sch. 160，代表了相同NPS尺寸下，管子的壁厚不同。壁厚越大，管子能承受的壓力就越高，但相對地，其內徑就會越小。舉例來說，一支NPS 2吋的Sch. 40管子，和一支NPS 2吋的Sch. 80管子，它們的外徑是一樣的，但Sch. 80的壁厚更厚，所以內徑會比Sch. 40的更小喔！
• 內徑 (ID, Inside Diameter) 與外徑 (OD, Outside Diameter)： 這兩個就比較直觀了。外徑是管子外部的直徑，內徑是管子內部的直徑。在英制標準中，通常是以外徑為基準來生產和控制尺寸的。而內徑則會隨著Schedule的變化而改變。

公制標準：DN 的簡潔明瞭

相較於英制的複雜，公制標準就顯得簡潔許多，最常見的就是DN了。

• DN (Diamètre Nominal) – 公稱直徑： DN的標示通常是直接對應到管子的「近似內徑」，單位是公釐 (mm)。例如，DN50的管子，其內徑大約就是50公釐。這讓公制管徑在理解上更直觀一些。不過要注意的是，它也是一個「標稱值」，而不是精確的內徑尺寸，實際內徑還是會依管壁厚度略有差異。

國際標準的脈絡

除了上述兩大系統，世界各地還有一些國家或地區性的標準，例如日本的JIS、德國的DIN、中國的GB等。不過，大多數這些標準最終都會與ISO（國際標準化組織）或上述的英制/公制體系有所銜接或轉換。所以，只要您掌握了NPS/Sch.和DN這兩套主流系統，基本上就能應對大多數的管徑換算需求了，是不是覺得比較有方向了呢？

管徑尺寸換算實戰：一步步教你如何精確換算

理論講再多，不如實際操作一次！接下來，我會帶您一步步來看，如何進行常見的管徑尺寸換算，並且特別強調管表號（Schedule）的重要性，這可是許多人容易忽略的關鍵喔！

NPS 與 DN 的轉換法則：不再霧煞煞！

這大概是管徑換算中最常見的需求了。由於NPS和DN是兩種不同邏輯的標稱值，所以它們之間的轉換並不是簡單的數學公式，而更像是一個「對照表」。不過，對於一些小尺寸的管子，確實有一個非常近似的換算關係，那就是：

DN ≈ NPS x 25

例如，NPS 1吋 大約等於 DN 25。NPS 2吋 大約等於 DN 50。這個公式在快速估算時非常有用，但請記住，這只是一個近似值！特別是當管子尺寸變大時，這個近似值和實際的標準值會開始出現偏差。所以，最保險、最精確的方法，還是查詢標準對照表。以下我為您整理一個常用的NPS與DN對照表，請參考：

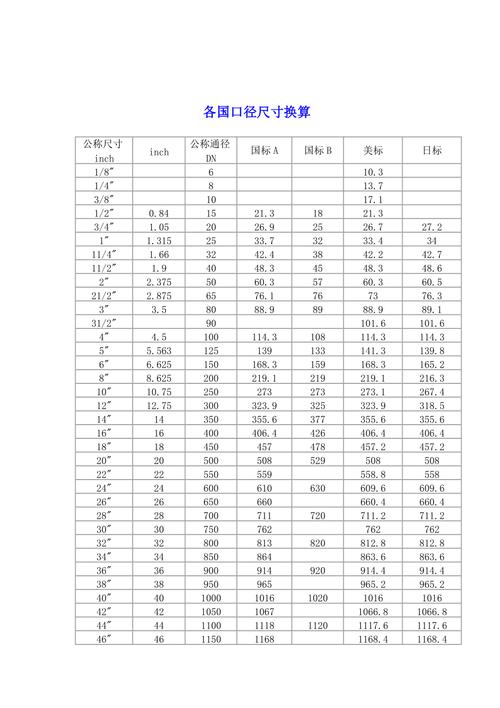

NPS (英吋)	OD (外徑, 英吋)	DN (公釐)	說明
1/8″	0.405″	DN 6	用於微型管路
1/4″	0.540″	DN 8	常用於氣體或小流量液體
3/8″	0.675″	DN 10	家庭熱水器連接
1/2″	0.840″	DN 15	家庭主要給水管，俗稱四分管
3/4″	1.050″	DN 20	家庭給水幹線，俗稱六分管
1″	1.315″	DN 25	標準管路連接，俗稱一吋管
1 1/4″	1.660″	DN 32
1 1/2″	1.900″	DN 40
2″	2.375″	DN 50	常用於排水管或主給水管
2 1/2″	2.875″	DN 65
3″	3.500″	DN 80	常用於大型排水或工業管線
4″	4.500″	DN 100
6″	6.625″	DN 150
8″	8.625″	DN 200
10″	10.750″	DN 250
12″	12.750″	DN 300

貼心小提醒： 這個表格顯示的是對應的「公稱」尺寸，實際的內徑會因為管壁厚度（Schedule）的不同而有差異喔！特別是在需要精確計算流量或壓降時，千萬不能只看公稱尺寸。

管表號 (Schedule) 的重要性：內徑的真正決定者！

我個人認為，Schedule是管徑換算中最容易被忽略，但也最關鍵的一個因素。很多人在採購或設計時，可能只會指定NPS尺寸，卻忘了考慮Schedule，結果買回來的管子雖然NPS一樣，但內徑卻不符預期！

如何根據Sch.查詢實際內外徑：
要查詢不同Schedule下的實際內外徑，您需要查閱相關的標準手冊，例如ASME B36.10M (適用於鋼管) 或 ASME B36.19M (適用於不鏽鋼管)。這些手冊裡面會有非常詳細的表格，列出每種NPS尺寸在不同Sch.下的外徑、壁厚以及由此計算出的內徑。
例如，以NPS 2″為例：

• NPS 2″ SCH 40: 外徑 (OD) 為 2.375 英吋 (60.33 mm)，壁厚約 0.154 英吋 (3.91 mm)，計算出的內徑約 2.067 英吋 (52.50 mm)。
• NPS 2″ SCH 80: 外徑 (OD) 同樣為 2.375 英吋 (60.33 mm)，但壁厚約 0.218 英吋 (5.54 mm)，因此其內徑會變小，約 1.939 英吋 (49.25 mm)。

您看，同樣是NPS 2″的管子，因為Schedule不同，內徑就差了快3公釐！在對流量或壓降有嚴格要求的系統中，這樣的差異足以造成性能上的巨大落差。

不同Sch.對流體傳輸的影響：

• 壓降： 內徑越小，流體通過時的阻力越大，壓降就越大。這意味著您可能需要更大的泵浦才能將流體輸送到目的地。
• 流速： 在相同流量下，內徑越小，流速就會越快。過快的流速可能導致侵蝕、噪音，甚至「水錘效應」（Water Hammer）的產生，損害管道和設備。
• 材料成本與重量： Schedule越高，管壁越厚，所需材料越多，成本越高，管子也越重。這會影響運輸和安裝的成本。
• 承壓能力： 這是Schedule最直接的影響。壁厚越厚，管子能承受的內部壓力就越高，安全性也越好。

所以在選擇管徑時，不只要考慮公稱尺寸，更要根據實際的流體特性（壓力、溫度、腐蝕性等）和系統需求（流量、壓降）來選擇合適的Schedule，這才是專業的表現喔！

常用管材與其尺寸特性：材質決定一切！

不同材質的管子，在製造標準和尺寸表示上也會有細微的差異。了解這些差異，能幫助您在選型和換算時更得心應手。

• PVC/CPVC (塑膠管)：
  • 特性： 重量輕、耐腐蝕、安裝方便，成本相對較低。CPVC則比PVC更能耐高溫。
  • 尺寸表示： 在台灣，常見的PVC管會標示「英吋」或「分」（例如：1/2″、3/4″、1″、2″等），並通常有其對應的管壁厚度等級（如水壓管通常用「厚管」或「電氣管」）。它們的外徑會有標準尺寸，但內徑會依據厚度變化。通常也有DN值的標示。
  • 換算： 通常直接對應英制尺寸，再查詢具體的管壁厚度標準表來確認內徑。
• PPR (熱水管)：
  • 特性： 耐熱、耐壓，主要用於建築內的熱水供應系統。熔接方式接合，連接可靠。
  • 尺寸表示： 通常採用公制DN標示，例如DN20、DN25、DN32。DN值一般直接近似於其內徑。
  • 換算： 比較直觀，通常與DN標準直接對應。
• 不鏽鋼管 (白鐵管)：
  • 特性： 耐腐蝕、強度高、美觀，廣泛應用於食品、醫藥、化工和高階建築裝修。
  • 尺寸表示： 通常同時標示NPS/Sch.和DN。例如2″ Sch.40S (S代表不鏽鋼)。
  • 換算： 遵循ASME B36.19M標準，NPS/Sch.與DN的對照以及實際內外徑的查詢是最關鍵的。
• 鍍鋅管/黑鐵管：
  • 特性： 傳統的鋼管，鍍鋅管表面有鋅層防鏽，黑鐵管則無。強度高，但易腐蝕（尤其黑鐵管）。
  • 尺寸表示： 依循NPS/Sch.標準，例如NPS 1″ Sch.40。
  • 換算： 遵循ASME B36.10M標準，這與不鏽鋼管的尺寸查詢方式類似。
• 銅管：
  • 特性： 導熱性好、延展性佳、耐腐蝕，常用於冷媒管、瓦斯管、熱水管。
  • 尺寸表示： 通常直接標示外徑，例如1/2″ OD。或以公稱尺寸加上類型 (Type M, L, K)，類型代表壁厚。
  • 換算： 需要根據其外徑和類型來查詢內徑。

總之，管材種類繁多，每種管材的尺寸標準和製造公差可能略有不同。在進行管徑換算時，除了NPS和DN的對應，更要考量到具體的管材類型和它的壁厚標準，這樣才能萬無一失喔！

管徑換算中的常見誤區與專業建議

我在實務上見過不少因為管徑換算錯誤而導致的烏龍事件。這些錯誤通常都源於對管徑標準的不夠了解或粗心大意。以下我列出幾個最常見的誤區，並給您一些專業建議，希望能幫助您避免踩雷！

誤區一：只看公稱尺寸，忽略壁厚 (Sch.)

這是最、最、最常見的錯誤了！很多人會覺得，啊，反正都是2吋管，買來就能用。但正如前面提到的，2吋管有Sch. 40、Sch. 80、甚至Sch. 160等等，它們的外徑雖然一樣，但內徑卻實實在在的縮小了！如果您原本的系統設計是基於Sch. 40的內徑來計算流量和壓力的，結果換成了Sch. 80的管子，那整個系統的性能可能就會大打折扣，甚至無法正常運作。就像我曾經遇到一個案子，業主自行更換泵浦出口管路，結果買錯了Schedule，導致泵浦出口壓力過大，流量卻上不去，最後泵浦還發熱嚴重，這可是個大問題呢！

誤區二：直接將英吋當公分計算

這聽起來很傻，但真的有人會這麼做！將1英吋錯誤地等同於1公分，或者將1英吋直接想像成2.54公分然後在換算公稱尺寸時直接套用，這是非常危險的。因為NPS是一個「標稱值」，它不是一個實際的長度單位，不能直接簡單地進行乘除運算。例如，NPS 1吋的管子，它的外徑是1.315英吋，換算成公釐約33.4公釐，而不是2.54公分。所以，請務必使用標準的對照表，或利用可靠的換算工具，避免這種想當然爾的錯誤。

誤區三：忽視流體特性與壓力等級

管徑的選擇，除了尺寸匹配，更要考量流體的性質（例如：是水、油、氣體還是腐蝕性液體？）、溫度和操作壓力。高壓或高溫的流體，需要選擇壁厚更大的管子（更高的Schedule），以確保安全。腐蝕性流體則需要特殊材質的管子。忽略這些因素，僅僅依賴尺寸換算，就可能造成管道破裂、洩漏，甚至引發災難性的後果。我曾經看到有工廠因為省小錢，用較薄的管子來輸送高壓蒸汽，結果導致管線爆裂，損失慘重，這真的非常得不償失。

專業建議：您的管徑換算守則！

綜合以上，我給您幾個實用的專業建議，讓您的管徑換算之路更加順遂：

1. 永遠查閱最新標準： 無論是ASME、ISO或其他地方標準，它們都有詳盡的管徑尺寸表。不要憑經驗或記憶來判斷，因為標準偶爾也會有微小的更新。這是我最常強調的，也是最保險的做法。
2. 善用線上轉換工具： 現在網路上有很多免費且可靠的管徑轉換器，它們通常會內建最新的標準數據，可以幫助您快速核對。但請注意，即使使用工具，也要再三核對，確保輸入正確。
3. 諮詢專業人士： 如果您面對的是複雜的工業管線設計，或者對特定流體特性、壓力等級的選型沒有把握，千萬不要自行判斷！這時候請務必諮詢有經驗的管線工程師或設備供應商。他們的專業知識能為您省去很多麻煩，確保萬無一失。
4. 考慮管件的兼容性： 不只管子本身，連接用的法蘭、閥門、彎頭、三通等管件，它們的尺寸、壓力等級和連接方式（螺紋、焊接、法蘭）也必須與管子相匹配。在採購時，務必確認所有組件都屬於同一套尺寸體系，並能順利接合。
5. 保留設計與採購紀錄： 在任何工程專案中，詳細記錄您所採用的管徑標準、壁厚、材料型號以及供應商資訊，這對於日後的維護、擴建或故障排除都非常重要。這是一個好習慣，能夠避免很多不必要的麻煩。

實務案例分析：從居家水電到工業管線設計

為了讓您對管徑換算有更具體的認識，我們來看看幾個生活和工作中的實際案例，看看這些知識是如何被應用和解決問題的。

案例一：家用衛浴設備改裝 – 水壓不足問題

小美最近將家裡浴室老舊的蓮蓬頭換成了時下流行的「大花灑」淋浴系統。她心想，反正都是接水管，尺寸差不多就好。舊蓮蓬頭是傳統的四分管（NPS 1/2″），她直接買了一個看起來尺寸一樣的軟管來連接新的大花灑。結果安裝後才發現，水壓變得超級小，大花灑根本出不了應有的水量！她感到非常困惑，明明水表進水壓力夠，為什麼會這樣？

問題分析與解決：
經過專業水電師傅檢查，發現問題出在小美新買的軟管上。雖然它標示是「四分管」，但實際上它的內徑比標準的NPS 1/2″ SCH 40管子小了一截。這可能是因為它採用了較薄的壁厚，或者是非標準的製造公差。此外，大花灑對水流量的需求遠大於傳統蓮蓬頭，小內徑的軟管限制了水流，導致嚴重壓降，所以水壓就顯得不足了。
解決方案： 師傅建議小美更換成符合標準NPS 1/2″的厚壁軟管（或指定Sch. 40等級），並檢查從總進水到花灑之間的所有管道，確保沒有其他尺寸限制。同時，也確認家中的給水主管道（通常是六分或一吋）是否有足夠的供應能力。更換後，大花灑果然出水順暢，小美才終於享受到淋浴的樂趣。

我的評論： 這個案例非常典型的說明了「只看公稱尺寸，忽略實際內徑」的常見誤區。居家裝修看似簡單，但如果對管徑知識不夠了解，很容易影響使用體驗。對於像衛浴設備這種對流量有一定要求的場合，建議選用符合標準的管件，或諮詢有經驗的水電師傅。

案例二：工業泵浦管線配置 – 流量與壓降計算

一家化學工廠需要安裝一台新的輸送泵浦，將某種腐蝕性液體從儲罐輸送到反應槽。設備供應商提供了泵浦的進出口尺寸，標示為DN150，但工廠現有的管線庫存大部分是NPS標準的。工程師小李需要設計新的管線連接，並計算整個管線系統的壓降，以確保泵浦選型正確且能達到預期流量。

問題分析與解決：
小李首先查閱了NPS與DN的標準對照表。他發現DN150對應的是NPS 6″。但他同時也注意到，工廠的腐蝕性液體對管材有特殊要求，且操作壓力較高。他查閱了ASME B36.19M標準，了解到這種腐蝕性介質需要使用316L不鏽鋼管，並且基於操作壓力，選擇了Sch. 40S的壁厚。
接著，他從標準表中查詢到NPS 6″ Sch. 40S不鏽鋼管的實際內徑。利用這個精確的內徑數據，他才能夠準確地進行管線的壓降計算。壓降計算涉及到管長、彎頭數量、閥門類型、流體黏度、流速等等多種因素，其中管子的實際內徑是核心參數之一。如果他錯誤地使用了DN150的近似內徑，或者使用了NPS 6″ Sch. 10S（壁厚較薄）的內徑來計算，都會導致壓降計算不準確，影響泵浦的效能，甚至導致設備選型錯誤。最終，小李成功選定了合適的泵浦和管線，系統順利投入運行。

我的評論： 這個案例展現了工業應用中管徑換算的複雜性和精確性要求。它不僅是NPS與DN的轉換，更涉及到壁厚（Schedule）、材質、流體特性以及壓降計算等綜合考量。在工業工程領域，任何一個小小的尺寸錯誤都可能造成巨大的損失，因此對標準的嚴謹遵循和數據的精確性至關重要。

提升管徑換算效率的工具與資源

掌握了管徑換算的原理和誤區，接下來就是如何更有效率地進行這些工作了。以下是一些您在實務上可以善用的工具和資源：

• 線上管徑轉換器：
  • 現在有很多工程網站或專業廠商會提供免費的線上管徑轉換工具。您只需輸入NPS或DN值，選擇Schedule，它就能自動為您顯示對應的公制/英制尺寸，以及實際的內外徑。這些工具通常內建了最新的標準數據庫，操作簡便，是您快速核對尺寸的好幫手。不過，使用時還是建議再三確認數據來源是否可靠，避免用到過時的資訊。
• 標準手冊與規範：
  • 這是最權威、最精確的資訊來源。對於管道系統的設計者和採購者來說，擁有最新的標準手冊是必備的。
    • ASME B36.10M： 適用於焊接和無縫鍛造鋼管的標準。
    • ASME B36.19M： 適用於不鏽鋼管的標準。
    • ISO 4200： 鋼管－通用尺寸及質量表。
    • 還有許多針對特定材料（如塑膠管、銅管）或應用領域（如消防、空調）的標準。

    雖然這些手冊可能需要付費購買，但它們所提供的精確數據和詳細規範，是任何嚴謹工程設計不可或缺的基石。

• 專業設計軟體 (CAD, CAE)：
  • 對於大型或複雜的管道系統設計，許多工程師會使用專業的CAD（電腦輔助設計）或CAE（電腦輔助工程）軟體。這些軟體通常內建了豐富的管件庫和標準數據，可以在設計過程中自動進行尺寸匹配和校核，甚至能夠進行流體模擬和應力分析，大大提高了設計效率和精確性。例如，AutoCAD Plant 3D、Bentley OpenPlant等都是業界常用的工具。對於DIY達人來說，這可能有點「殺雞用牛刀」，但對於專業工程師而言，它們絕對是提升工作效率的利器。

總而言之，管徑尺寸換算雖然看似繁瑣，但它是管道系統設計與施工中不可或缺的一環。無論您是工程師、採購人員還是居家DIY愛好者，只要掌握了這些基本原理、常見標準和實用工具，就能讓您的管道工程更加順利，避免不必要的困擾和損失！希望這篇文章能幫助您建立起一套清晰的「管徑思維」，讓您在面對各種管路挑戰時都能從容應對喔！

常見問題與解答

Q1: NPS和DN的換算有沒有公式可以套用？

NPS和DN之間的換算，嚴格來說並沒有一個「精確的數學公式」可以一體適用喔！這是因為它們是兩種不同邏輯的「公稱」尺寸標準。

NPS（Nominal Pipe Size）主要以管子的「外徑」為基礎去進行定義，但它的數值本身並非實際外徑。而DN（Diamètre Nominal）則更傾向於代表管子的「近似內徑」，單位是公釐。

對於小尺寸的管子，例如NPS 1/2″到NPS 10″左右，您可能會看到一個常用的「近似公式」：DN ≈ NPS x 25。舉例來說，NPS 1″ 大約等於 DN 25，NPS 2″ 大約等於 DN 50。這個公式在快速估算或者當對精確度要求不高時是挺好用的。

然而，當管子尺寸變大，或者在需要極高精確度的工業應用中，這個近似公式就會出現偏差了。例如，NPS 12″對應的是DN 300，但如果套用公式，NPS 12 x 25 = DN 300。但當到NPS 14″時，DN對應的是350，而不是14 x 25 = 350。因此，最準確、最可靠的方法，還是查詢前面文章中提到的「NPS與DN對照表」或相關的國際標準手冊（如ASME B36.10M、ASME B36.19M）。這些標準表會提供最精確的對應關係，讓您在實際操作中萬無一失喔！

Q2: 為什麼我買了相同標稱尺寸的管子，卻接不起來？

這真的是一個非常常見且令人沮喪的問題！您會遇到這種情況，通常有幾個主要原因：

• 最常見的原因：忽略了「管表號 (Schedule)」！

  即使是相同NPS標稱尺寸的管子，如果它們的Schedule（壁厚）不同，其「內徑」就會不一樣。對於螺紋連接的管子，這意味著螺紋的切削深度和內徑尺寸會影響到是否能完美旋緊。舉個例子，NPS 2吋的Sch. 40管和Sch. 80管，它們的外徑是完全相同的，但Sch. 80的管壁更厚，所以其內徑會比較小。如果您是想將管子與一個對內徑有特定要求的管件（例如內徑較小的法蘭接頭）連接，就可能出現接不上的問題。

• 螺紋標準不符：

  除了管徑本身，管子的「螺紋類型」也是關鍵。全球有不同的螺紋標準，例如NPT（美規錐管螺紋）、BSP（英規平行或錐管螺紋，又稱G或Rp/Rc螺紋），以及公制螺紋（M）。即使尺寸標稱值一樣，如果螺紋類型不匹配，是絕對無法接上的。例如，NPT螺紋是錐形的，靠擠壓密封；而BSP的G螺紋是平行的，需要額外的墊片密封。它們彼此是不兼容的喔！在台灣，水電常用的多是NPT或英規的BSP螺紋。

• 公差與製造差異：

  即使是符合標準的管子，在製造過程中也會存在一定的「公差」（允許的尺寸偏差範圍）。如果運氣不好，您買的兩個管件分別處於公差範圍的兩端（一個偏大，一個偏小），就可能導致難以接合的情況。此外，一些非品牌或低價的管件，其製造品質可能不夠嚴謹，公差範圍過大，也會增加接不上的風險。

• 英制與公制混用：

  如文章前面所述，英制（NPS）和公制（DN）是兩種不同的尺寸體系。雖然它們之間有對照表，但這只是「公稱」上的對應。如果您嘗試將一個NPS標準的管件硬接到一個DN標準的管子上，很可能尺寸上會有微妙的差異，導致無法完美匹配。

解決之道： 在採購管材和管件時，務必同時確認NPS/DN尺寸、Schedule（壁厚）、材質以及螺紋類型或連接方式。如果可以，最好是向同一家供應商採購，或者提供詳細的規格要求，並在收貨時仔細核對，這樣就能大大降低接不起來的困擾了！

Q3: 管壁厚度（Schedule）對水流有什麼影響？

管壁厚度（Schedule）對水流的影響非常直接且關鍵，主要體現在以下幾個方面：

• 內徑的變化：

  這是最直接的影響！對於相同NPS公稱尺寸的管子，Schedule數值越大（例如Sch. 80比Sch. 40大），就代表管壁越厚。由於管子的外徑在相同NPS下是固定的，所以壁厚增加，就意味著管子的「內徑」會隨之減小。水流是從內徑通過的，內徑的變化會直接影響水流的行為喔！

• 壓降（Pressure Drop）：

  當水流過管道時，會因為摩擦力而產生壓力損失，這就是壓降。內徑越小，水流與管壁接觸的相對面積越大，摩擦阻力就越大，導致「壓降」也越大。這意味著如果您的管路長度較長，或者需要輸送到較高處，較薄壁厚的管子（例如Sch. 40）可能會提供更好的流量和更低的壓降，而較厚壁厚的管子（例如Sch. 80）則會導致更大的壓降，這可能需要更大的泵浦來克服。

• 流速（Velocity）：

  在相同流量（每秒通過的水量）的情況下，管道的內徑越小，水流的「流速」就會越快。過快的流速可能導致一些問題，例如：

  • 噪音： 水流聲會變得更大，尤其是在彎頭或閥門處。
  • 侵蝕： 高速水流會對管壁產生更大的沖刷，加速管道的磨損和腐蝕，特別是在含有固體顆粒的液體中。
  • 水錘效應： 當高速水流突然停止或改變方向時，會產生巨大的壓力波，這就是「水錘」。水錘會對管道和設備造成巨大的衝擊，甚至導致管道破裂。

  相反地，流速過慢也可能導致沉積物的累積，或無法有效沖刷管道。

• 承壓能力：

  雖然這不是直接影響「水流」本身，但卻是選擇Schedule最重要的考量之一。壁厚越厚，管子能承受的內部壓力就越高，也越能抵抗外部的物理衝擊。所以在高壓、高溫或安全要求極高的應用場景中，即使會犧牲一些內徑，也必須選擇較高的Schedule來確保系統的安全性。

總結來說，Schedule透過改變管子的實際內徑，進而影響水流的壓降和流速。在設計管道系統時，您需要根據所需的流量、允許的壓降、水流速度限制以及操作壓力等多重因素，來綜合選擇最適合的管壁厚度，這才能確保整個系統的性能和安全性達到最佳平衡喔！

Q4: 塑膠管和金屬管的尺寸換算有什麼不同嗎？

塑膠管和金屬管在尺寸換算和表示上確實存在一些差異，主要原因在於它們的製造標準、應用習慣以及物理特性不同。

• 標準體系略有不同：
  • 金屬管（例如鋼管、不鏽鋼管）： 大多數嚴格遵循工業用的「NPS/Schedule」英制標準或「DN」公制標準。這些標準對於外徑、壁厚、以及由此推導出的內徑都有非常精確的規範。特別是壁厚（Schedule），對金屬管的承壓能力至關重要。
  • 塑膠管（例如PVC、CPVC、PPR）： 雖然也有對應的DN或英吋標稱，但有時會看到其獨特的標示方式或習慣用法。例如，台灣常見的PVC水壓管會標示「英吋」，但也會有相對應的厚度等級（如「厚管」與「電氣管」），這些等級其實就類似金屬管的Schedule，代表不同的壁厚和承壓能力。PPR管則更常用公制DN標示。由於塑膠管的連接方式（如黏合、熱熔）與金屬管（如螺紋、焊接）不同，其尺寸公差和配合方式也會有相應的考量。
• 內徑與外徑的側重：
  • 金屬管： 雖然有NPS這個公稱尺寸，但其生產控制和組裝更多是以外徑為基準，然後再根據Schedule來決定內徑。許多管件如法蘭、管夾等，都是以外徑來設計配合的。
  • 塑膠管： 有些塑膠管（特別是排水管）在市場上可能更側重於「內徑」的標示，因為排水管主要考慮的是其通水能力。而壓力管則會兼顧內外徑和壁厚。例如，台灣的PVC管俗稱「四分、六分、一吋」管，通常指的是其近似的公稱英吋內徑，但實際的內徑會因壁厚而異。
• 承壓等級表示方式：
  • 金屬管： 主要透過Schedule來表示其承壓能力。
  • 塑膠管： 塑膠管除了壁厚，也常用「壓力等級」直接標示，例如PVC管的「PN」（Nominal Pressure，公稱壓力，單位通常是Bar）或「Psi」（磅/平方英吋），例如PN10、PN16。這讓使用者能更直觀地了解其承壓極限。
• 材質特性影響：
  • 塑膠管的熱膨脹係數通常比金屬管大，在溫度變化較大的環境下，這會影響其實際尺寸。在設計長距離的塑膠管路時，需要考慮熱漲冷縮的補償措施，這也會間接影響到管件的選用和尺寸搭配。

儘管存在這些差異，無論是塑膠管還是金屬管，進行尺寸換算的「核心原則」都是一樣的：務必查閱該材質和該標準下的具體尺寸對照表或規範，並同時考慮標稱尺寸、壁厚/壓力等級、實際內外徑以及連接方式，才能確保選用的管件和管材能夠完美配合，安全運行。 不要憑感覺，一定要查表喔！

Q5: 在台灣，哪些管徑標準最常用？

在台灣，管徑標準的使用情況其實是一個融合了國際標準和本土習慣的複雜狀況。不同應用領域和管材類型，慣用的標準會略有差異：

• 居家水電與建築給排水：

  這塊領域是最貼近大家生活的，同時也是最容易出現混用和俗稱的地方。

  • 英吋俗稱： 最常見的就是「四分、六分、一吋」這種說法。這其實是對應了NPS 1/2″、NPS 3/4″、NPS 1″ 等英制公稱尺寸。例如，家裡的龍頭、馬桶進水管大多是四分（1/2″）。
  • PVC管： 通常標示英吋，例如1/2″、3/4″、1″、2″等等。同時會區分「水壓管」和「電氣管」，水壓管就是有承壓能力的，壁厚較厚，類似金屬管的Schedule概念。
  • PPR管： 主要用於熱水系統，通常採用公制「DN」標示，如DN20、DN25、DN32。
  • 銅管： 常用外徑英吋表示，如1/2″ OD。

  儘管有這些俗稱，但實際購買和施工時，許多廠商還是會依照NPS或DN的國際標準來生產或提供規格資訊，所以了解它們的對應關係非常重要。

• 工業管線與設備：

  在工業、石化、能源、半導體等領域，由於設備來源的國際化以及對安全和精確性的極高要求，NPS (Nominal Pipe Size) 配合 Schedule (管表號) 的英制標準是絕對的主流。同時，許多進口設備也會使用DN (Diamètre Nominal) 公制標準。因此，工程師在這些領域必須非常熟悉NPS與DN之間的精確換算，並能根據流體特性、壓力、溫度選擇合適的Schedule。

• 消防管線：

  消防法規對管徑有嚴格規定，通常會採用英制NPS標準，並指定特定的壓力等級和壁厚（例如Sch. 10或Sch. 40）。

• 瓦斯管線：

  瓦斯管線也常採用英制NPS標示，如1/2″、3/4″等。材質通常是鋼管或不鏽鋼軟管。

我的觀察和建議：
在台灣，可以說英制NPS及其相關的俗稱（四分、六分）仍然在民間和建築水電領域佔有非常大的比重。但隨著國際化趨勢，公制DN的應用也越來越廣泛，尤其是在進口設備和新興工程項目中。因此，作為一個專業人士或認真的DIY愛好者，同時掌握NPS/Schedule和DN這兩種主流標準，並能靈活運用對照表進行精確換算，才是最穩妥的做法喔！永遠記得，在不確定的情況下，諮詢供應商或有經驗的專業人士，並核對詳細的產品規格書，才是避免錯誤的最佳途徑！
