游標卡尺：精密測量的基石，掌握每一個微米

探索精密之眼：游標卡尺的奧秘與應用

在現代工業、製造業乃至於日常生活中，尺寸的精確度往往是決定產品品質與功能的核心要素。當我們談及精密測量工具時，「游標卡尺」無疑是其中最具代表性且廣泛應用的一種。它不僅是機械師、工程師手中的得力助手，更是許多技術愛好者必備的入門量具。本文將深入探討游標卡尺的歷史、構造、工作原理、正確使用方法，以及其在各行各業中的重要應用，帶您全面理解這款經典的精密測量儀器。

游標卡尺的起源與發展

游標卡尺的設計理念可以追溯到17世紀法國數學家皮耶·維尼爾（Pierre Vernier）所發明的「游標尺」原理，這項發明極大地提升了測量儀器的精確度。早期的卡尺多為固定式或簡單的滑動設計，精確度有限。隨著工業革命的推進和對精密度的需求增加，維尼爾的游標原理被應用於卡尺上，使得測量結果能達到小數點後兩位甚至三位的精準度，奠定了現代游標卡尺的基礎。儘管數位卡尺和指針式卡尺的出現，提供了更直觀的讀數方式，但傳統游標卡尺因其無需電力、結構堅固、耐用性高且價格相對經濟等特性，至今仍在許多領域佔有一席之地。

游標卡尺的構造與工作原理

理解游標卡尺的工作原理，首先要熟悉其幾個關鍵部件。游標卡尺主要由以下部分組成：

• 主尺（Main Scale）：固定不動的部分，通常刻有公制（毫米）和/或英制（英寸）的刻度，是測量數值的整數部分。
• 游標尺（Vernier Scale）：可沿主尺滑動的部分，其上的刻度用於讀取小數點後的精確值。
• 外量爪（Outside Jaws）：用於測量物體的外部尺寸（如直徑、長度）。
• 內量爪（Inside Jaws）：用於測量物體的內部尺寸（如孔徑、槽寬）。
• 深度尺（Depth Rod/Blade）：從主尺尾部延伸出來的細桿，用於測量孔洞的深度或物體的臺階高度。
• 階差測量面（Step Measuring Faces）：位於主尺與游標尺端面，用於測量物體的臺階高度。
• 固定螺絲（Locking Screw）：用於鎖定游標尺的位置，以便於讀數或保持測量值。
• 微調裝置（Fine Adjustment Screw）：部分高精度游標卡尺配有此裝置，用於微調游標尺的位置，以實現更精確的接觸。

游標原理：精準的奧秘

游標卡尺的精確測量依賴於游標原理。其核心思想是：將游標尺上N個刻度的總長度，設計為主尺上(N-1)個刻度的總長度。例如，在最常見的0.02mm精度的游標卡尺中：

游標尺上50個刻度（通常總長為49mm）與主尺上49個刻度（總長49mm）相對應。這樣，游標尺的每一個小刻度就比主尺的每一個小刻度短0.02mm (1mm – 49mm/50 = 1mm – 0.98mm = 0.02mm)。當游標尺移動時，主尺的某個整數刻度會對齊游標尺上的某個刻度。此時，游標尺上與主尺刻度線完全對齊的那條刻度線，就指示了小數點後的精確值。

如何正確使用游標卡尺

正確使用游標卡尺是獲得精準測量結果的關鍵。以下是詳細的步驟和注意事項：

1. 測量前的準備與檢查

1. 清潔：測量前務必用乾淨的布擦拭卡尺的測量面和被測物體，確保無灰塵、油污或鐵屑，以免影響測量精度。
2. 校準歸零：將游標卡尺的兩測量爪合攏。觀察主尺的「0」刻度線和游標尺的「0」刻度線是否完全對齊。如果沒有對齊，說明存在「零誤差」，需要進行校準或在讀數時加以修正。多數情況下，游標卡尺出廠時會確保零點正確。

2. 進行測量

根據測量需求選擇合適的測量方法：

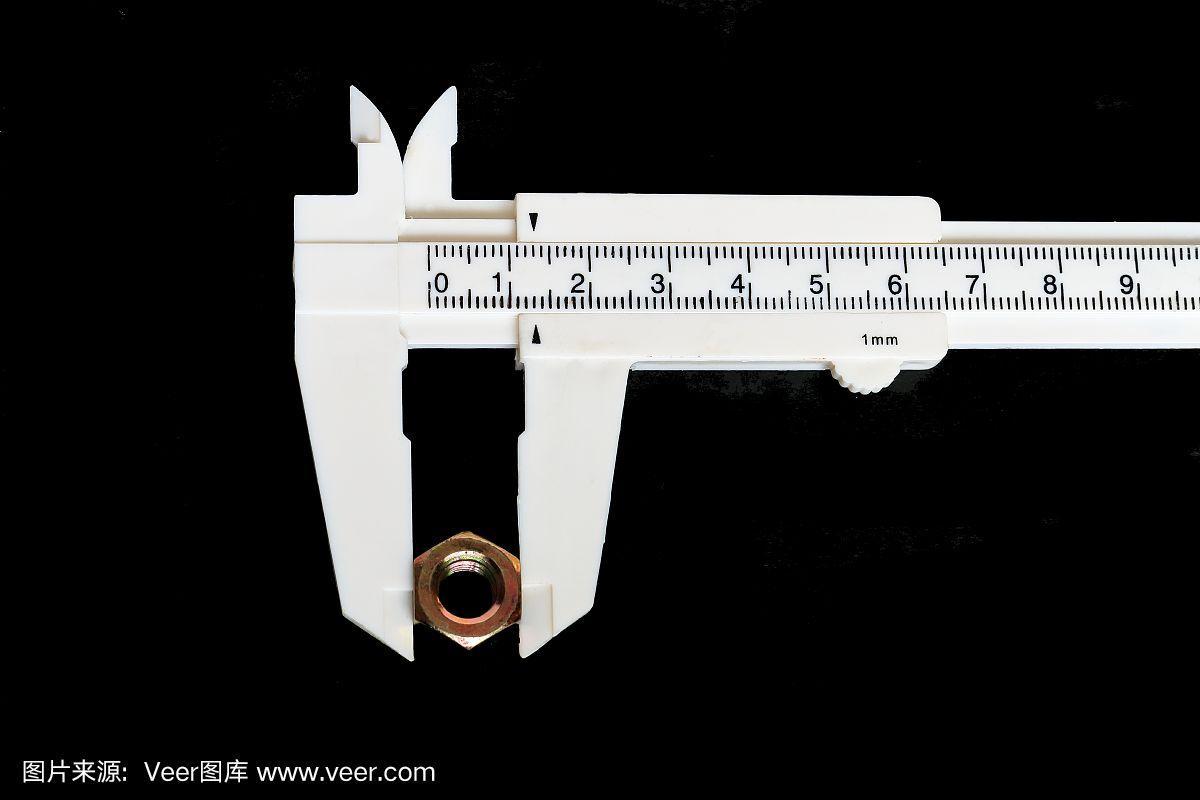

• 測量外徑/長度：
  1. 將游標卡尺的外量爪張開，使被測物體位於兩爪之間。
  2. 輕輕推動游標尺，使外量爪與被測物體的外部表面均勻接觸。避免過度施力導致變形，尤其對於較軟的材料。
  3. 鎖緊固定螺絲，取下卡尺進行讀數。
• 測量內徑/寬度：
  1. 將游標卡尺的內量爪伸入被測物體的孔洞或槽中。
  2. 輕輕張開內量爪，使其與孔洞或槽的內部表面緊密接觸。確保測量方向與孔徑直徑方向一致。
  3. 鎖緊固定螺絲，取下卡尺進行讀數。
• 測量深度：
  1. 將游標卡尺主尺的端面（通常是卡尺的底部平面）輕輕放置在被測物體的頂部平面。
  2. 緩慢推動游標尺，使深度尺從主尺尾部伸出，直到其末端接觸到孔洞的底部。
  3. 鎖緊固定螺絲，取下卡尺進行讀數。
• 測量階差：
  1. 將主尺的階差測量面放置在較高的臺階表面。
  2. 推動游標尺，使其階差測量面接觸到較低的臺階表面。
  3. 鎖緊固定螺絲，取下卡尺進行讀數。

3. 讀取數值

這是游標卡尺使用中最為關鍵且需要練習的部分。

• 讀取主尺的整數部分：

  觀察游標尺的「0」刻度線。它左側主尺上最近的整毫米刻度值，就是測量值的整數部分（以毫米為例）。

• 讀取游標尺的小數部分：

  沿著游標尺的刻度線向右看，找到一條與主尺上的某條刻度線完全對齊的線。這條對齊線所對應的游標尺刻度值，乘以游標卡尺的最小讀數（例如0.02mm或0.05mm），就是測量值的小數部分。

  範例說明：假設主尺上游標尺的「0」線剛好過了25mm，且游標尺上的第12條刻度線與主尺刻度線對齊，如果該卡尺的最小讀數為0.02mm，則讀數為：25mm + (12 * 0.02mm) = 25mm + 0.24mm = 25.24mm。

注意：讀數時應保持視線與刻度線垂直，避免產生視差誤差。

游標卡尺的種類

雖然本文主要聚焦於傳統游標卡尺，但為了完整性，我們也簡要提及其兄弟產品：

• 傳統游標卡尺（Vernier Caliper）

  完全依靠機械刻度讀數，無需電池，堅固耐用，受環境影響小。精確度通常為0.02mm、0.05mm或0.001英寸。

• 數位游標卡尺（Digital Caliper）

  通過電子感應器和液晶顯示屏直接顯示測量數值，讀數直觀方便，通常具有公英制轉換、歸零和保持讀數等功能。精確度通常為0.01mm。

• 指針式游標卡尺（Dial Caliper）

  結合了主尺刻度與圓形錶盤指針讀數。主尺讀取整數部分，指針讀取小數部分，比傳統游標卡尺更易讀取，但仍是機械結構，無需電池。精確度通常為0.01mm。

儘管數位和指針式卡尺在讀數上更便捷，傳統游標卡尺因其可靠性、無需電源的特性，在某些惡劣環境或對成本敏感的應用中仍然是首選。

游標卡尺的應用領域

游標卡尺因其廣泛的測量範圍和相對高精度的特性，被應用於各種需要精確尺寸控制的領域：

• 機械製造與加工：測量零件的長度、直徑、孔徑、深度等，確保加工尺寸符合圖紙要求。
• 模具製造：對模具的各部分尺寸進行精確測量，保證模具精度。
• 品管與檢驗：對成品或半成品進行抽樣檢測，確保產品品質達標。
• 汽車維修與保養：測量活塞、軸承、煞車盤等部件的磨損程度。
• 木工與裝潢：精確測量木材或板材的厚度、長度，確保拼接精度。
• 珠寶與鐘錶：測量寶石、金屬部件的微小尺寸。
• DIY與模型製作：個人愛好者製作模型、修繕物品時的常用工具。
• 學校教學與實驗：物理、工程等學科的基礎測量實驗教學工具。

游標卡尺的優勢與限制

優勢：

• 無需電力：完全機械結構，無需電池，可在任何環境下使用。
• 堅固耐用：多數採用不鏽鋼材質，抗摔耐磨損，壽命長。
• 性價比高：相較於數位或指針式卡尺，價格更為經濟實惠。
• 環境適應性強：不易受潮濕、電磁干擾等影響。

限制：

• 讀數較費時：相較於數位卡尺，讀數需要更多的練習和時間，且易產生視差誤差。
• 精度有上限：通常最小讀數為0.02mm或0.05mm，對於更高精度的測量需求（如微米級），則需使用千分尺或其他更精密的量具。
• 人為誤差：操作者的測量手法、讀數習慣等都可能引入誤差。

游標卡尺的日常保養與校準

為了確保游標卡尺的長期精確性和使用壽命，日常的保養至關重要：

• 清潔：每次使用後，用乾淨、乾燥的布擦拭卡尺，特別是測量面和刻度線，去除灰塵、油污和水分。對於不鏽鋼材質，可定期塗抹薄層防鏽油。
• 存放：應將游標卡尺存放在專用的保護盒中，避免與其他工具混放導致刮擦或損壞。存放環境應乾燥、無腐蝕性氣體。
• 避免碰撞：卡尺是精密量具，應輕拿輕放，避免跌落或受到強烈撞擊，以免影響精度或造成損壞。
• 定期校準：即使是日常保養良好，卡尺也應定期（例如每年或每半年）送至專業計量機構進行校準，以確保其精確度符合標準。使用者也可自行檢查零點和各測量面的平整度。

總結

游標卡尺作為一種經典且實用的精密測量工具，在各行各業中扮演著不可或缺的角色。無論是其獨特的游標原理，還是其堅固耐用的特性，都使得它在數位化時代依然保持著強大的生命力。掌握游標卡尺的正確使用方法、理解其工作原理，並進行適當的保養，將能確保您在各種測量任務中獲得可靠且精準的數據，為您的工作與學習打下堅實的基礎。這不僅是對測量技藝的尊重，更是對品質與精確度不懈追求的體現。

常見問題（FAQ）

Q1：如何選擇適合自己的游標卡尺？

A1： 選擇游標卡尺時，首先要考慮您的測量需求（例如需要測量多大的範圍、需要多高的精度），其次是材質（不鏽鋼最常見，也有碳纖維或塑膠製的輕量型），然後是品牌和預算。若追求極致耐用與成本效益，傳統游標卡尺是好選擇；若重視讀數便捷性，則可考慮數位或指針式。

Q2：為何游標卡尺的讀數有時會不準確？

A2： 讀數不準確可能有多種原因。常見的包括：零點誤差（合攏時不歸零）、測量面不潔（有灰塵、油污或毛邊）、測量壓力不當（過度施力導致變形）、讀數視差（視線未垂直於刻度線）、以及卡尺本身磨損或損壞。確保清潔、正確操作並定期校準是避免不準確的關鍵。

Q3：游標卡尺和數位卡尺哪種更好？

A3： 沒有絕對的「更好」，只有「更適合」。傳統游標卡尺優勢在於無需電力、堅固耐用、不受電磁干擾且成本較低，適合惡劣環境或預算有限的場合。數位卡尺則讀數直觀快速、具備公英制轉換功能、誤差小，適合需要頻繁測量且追求效率的場合。選擇應根據實際應用需求、環境條件及個人偏好來決定。

Q4：如何判斷我的游標卡尺是否需要校準？

A4： 最簡單的判斷方式是進行零點檢查：將游標卡尺的測量爪合攏，看主尺與游標尺的零刻度線是否完全對齊。如果不對齊，說明存在零誤差，可能需要歸零或考慮專業校準。此外，若測量結果持續出現偏差，或卡尺曾受到撞擊，也建議進行校準。

Q5：游標卡尺能測量到多小的精度？

A5： 傳統游標卡尺的最小讀數（精度）通常有以下幾種規格：公制方面常見的有0.02毫米（mm）和0.05毫米（mm）；英制方面常見的是0.001英寸。這意味著它能可靠地測量到這些最小單位。對於需要更高精度（例如0.001毫米或更小）的測量，則需要使用千分尺、塊規或光學測量儀器。
