水泥砂水比例掌握砂漿核心！決定強度、耐久與施工品質的關鍵秘訣

Byadmin

在建築與裝修工程中，水泥砂漿（Mortar）是不可或缺的基礎材料，無論是砌磚、打底、粉光，還是磁磚黏貼，都離不開它。而決定水泥砂漿性能優劣的，正是其組成的「水泥」、「砂」與「水」三者之間的「水泥砂水比例」。精準掌握這個比例，不僅關乎施工的順利與否，更直接影響到建築物的強度、耐久性與整體美觀。本篇文章將深入淺出地為您解析水泥砂水比例的奧秘，助您成為精通材料運用的行家。

為什麼水泥砂水比例如此關鍵？

水泥砂水比例並非隨意調配，它承載著多重功能與效應，直接影響著砂漿的最終表現：

  • 強度 (Strength)： 合適的比例能確保水泥與水進行充分的水化反應，形成穩固的膠結體，使砂漿在乾燥硬化後具備足夠的抗壓、抗拉強度，承載結構應力。
  • 耐久性 (Durability)： 適當的水灰比（水與水泥的比例）能降低砂漿的孔隙率，減少水分滲透，提升其抗滲、抗凍融、抗碳化等性能，延長建築物的使用壽命。
  • 工作性/施工性 (Workability)： 理想的水泥砂水比例能使砂漿具備良好的黏稠度與流動性，方便施工人員進行攪拌、塗抹、鋪設，不易離析或過於乾硬，確保施工效率與品質。
  • 黏結性 (Adhesion)： 尤其在磁磚黏貼等應用中，砂漿的黏結性能是關鍵。恰當的比例能讓砂漿與底材、磁磚之間形成穩固的化學與物理黏結，避免空鼓、脫落。
  • 體積穩定性 (Volume Stability)： 不當的比例可能導致砂漿在乾燥過程中產生過大的收縮，進而引發龜裂現象，影響美觀與結構完整性。

構成水泥砂漿的三大要素：水泥、砂、水

在深入探討比例前，我們先來認識這三種基本材料：

  1. 水泥 (Cement)：
    • 角色： 最重要的膠結材料，透過與水發生水化反應，將砂粒黏合在一起，形成堅硬的石狀體。
    • 種類： 最常見的是「卜特蘭水泥」（Portland Cement），依據強度與特性可分為第一型、第三型（早強）等。選擇合適的水泥種類會影響砂漿的凝結時間和最終強度。
  2. 砂 (Sand)：
    • 角色： 骨材，主要作用是填充體積、降低收縮、增加砂漿的穩定性與強度。同時，砂的粒徑大小和級配會影響砂漿的密實度與工作性。
    • 選擇： 建議使用乾淨、無雜質（如泥土、有機物）、粒徑分佈均勻的「中粗砂」（通常指5mm以下）。河砂或海砂經處理後皆可。
  3. 水 (Water)：
    • 角色： 參與水泥的水化反應，同時也作為潤滑劑，讓砂漿具備可操作性。
    • 選擇： 必須使用乾淨、無油污、無酸鹼、無雜質的「飲用水等級」水源。不潔的水會影響水泥的水化反應，降低砂漿強度。

體積比 vs. 重量比：實務應用大解析

水泥砂水比例通常以「水泥：砂」的體積比或重量比來表示，而水的用量則常以「水灰比 (Water-Cement Ratio)」或「經驗觀察」來控制。

  • 體積比 (Volume Ratio)：
    • 定義： 以各材料所佔的體積份數來表示，例如「1:3」代表1份水泥對3份砂。
    • 優點： 施工現場操作簡便，只需使用相同的桶子或容器來量取即可。對於小型工程、DIY修繕非常方便。
    • 缺點： 準確度相對較低，容易受材料堆積密度、含水量等因素影響。
    • 常見表示： 通常只表示水泥與砂的比例，例如「1:3水泥砂漿」。
  • 重量比 (Weight Ratio)：
    • 定義： 以各材料的重量份數來表示。
    • 優點： 精準度高，受材料堆積密度影響較小，是大型工程或對品質要求嚴格的工程所採用的標準。
    • 缺點： 需要磅秤等稱重工具，現場操作相對不便。
    • 常見表示： 水泥：砂：水 = 1 : X : Y，或單獨說明水灰比。

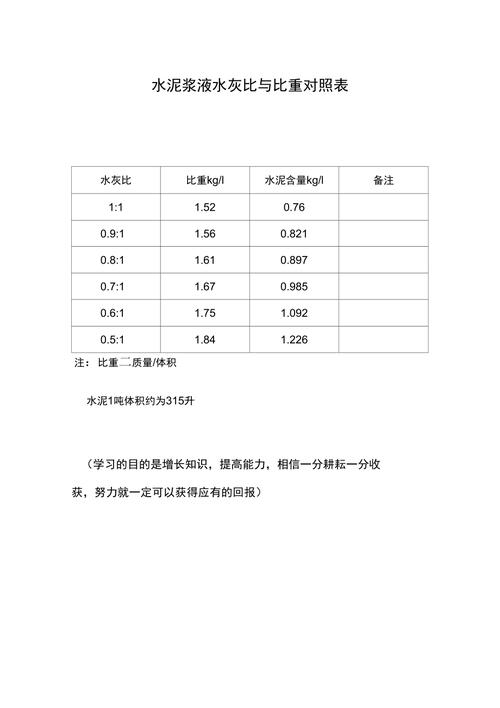

  • 水灰比 (Water-Cement Ratio, W/C)：
    • 定義： 水的重量與水泥重量之比。例如，水灰比0.5代表每1公斤水泥需加入0.5公斤的水。
    • 重要性： 水灰比是決定砂漿強度和耐久性的關鍵因素。
      • 水灰比過高： 雖然工作性佳，但水泥漿會變稀，水化反應後多餘的水蒸發會留下更多孔隙，導致砂漿強度降低、收縮率增加，易產生裂縫。
      • 水灰比過低： 雖然潛在強度高，但砂漿會過於乾硬，難以攪拌與施工，導致黏結不良，影響施工品質。
    • 建議範圍： 一般水泥砂漿的理想水灰比約在0.4~0.6之間，具體需根據水泥種類、砂的濕度、氣溫和所需的施工性進行調整。實際操作中，往往以經驗來判斷砂漿的「黏度」和「流動性」。

常見的水泥砂水比例與應用情境

不同的施工目的，對水泥砂漿的強度、黏性、工作性有不同的要求，因此會採用不同的比例。以下列出一些常見的比例與其應用：

1. 砌磚與磚牆打底 (抹粗胚)：

建議比例：水泥：砂 = 1 : 3 ~ 1 : 4 (體積比)

這個比例的砂漿具有良好的填充性與黏結力，同時又具備一定的彈性，能適應磚塊的吸收性與微小形變。水灰比通常控制在0.5左右，確保足夠的黏性，又能讓砂漿保持濕潤，便於操作與整平。

應用說明： 砌築磚牆時，砂漿用於黏合磚塊，並填滿磚縫。牆面粗胚打底則是為後續的粉光或貼磚提供一個平整、粗糙的基面，比例較低的砂漿（如1:4）能有助於降低成本並減少收縮。水份不宜過多，否則砂漿會從磚縫溢出，影響美觀和強度。

2. 地面粉光（粗胚打底）：

建議比例：水泥：砂 = 1 : 3 (體積比)

用於室內地面找平，通常鋪設較厚一層（約3-5公分），為後續鋪設磁磚、木地板或其他地面材料提供平整的基礎。比例中的水泥含量較高，提供足夠的強度與硬度。

3. 地面粉光（細胚粉光）：

建議比例：水泥：砂 = 1 : 2.5 ~ 1 : 3 (體積比)

這是最常見的室內牆面或地面表層粉光比例，要求表面平整、細緻、無砂眼。水泥含量略高於粗胚，能提供更好的表面質感與強度。

應用說明： 施作時會將其均勻塗抹於牆面或地面，並利用刮刀、抹刀等工具刮平。水灰比需精準控制，確保砂漿滑順不黏刀，且有足夠的保水性，避免過早乾燥開裂。

4. 磁磚/石材黏貼：

建議比例：水泥：砂 = 1 : 2 ~ 1 : 3 (體積比)

用於黏貼磁磚或石材的砂漿，特別強調黏結強度與保水性，以避免磁磚空鼓或脫落。通常會添加適量的「海菜粉」（保水劑/增黏劑），以改善砂漿的和易性、黏附力與減少初期乾燥收縮。

應用說明： 貼磚砂漿的重點在於其黏附力。過多的水會降低黏性，過少則難以鋪平。加入海菜粉可讓砂漿變得更加滑潤，延展性更好，便於調整磁磚位置。

5. 一般修補與填縫：

建議比例：水泥：砂 = 1 : 2 ~ 1 : 3 (體積比)

針對小面積的牆面修補、孔洞填塞或裂縫修補。此類砂漿需要較高的黏性與快速凝結的特性，以便於精細操作。水的用量也需特別注意，以達到易於操作的稠度。

重要提示： 以上比例僅為一般參考，實際施工時仍需根據現場材料品質（如砂的含水量、粗細）、施工環境（溫度、濕度）、以及期望的砂漿性能（如防水、快乾等）進行微調。

影響水泥砂水比例的關鍵因素

即使是相同的「1:3」比例，實際混合出來的砂漿性能也可能有所差異，這都與以下因素有關：

  • 砂的品質與濕度： 砂的含水量會直接影響實際加入的水量。濕砂本身就帶有水分，若不考慮其含水量而直接按比例加水，會導致水灰比過高。此外，砂的級配（不同粒徑的比例）和潔淨度（是否含有泥土、雜質）也會影響砂漿的和易性與強度。
  • 水泥的種類與新鮮度： 不同種類的水泥（如早強水泥）其水化速度和初期強度發展不同。存放過久或受潮的水泥，其活性會降低，影響最終強度。
  • 施工環境：
    • 溫度： 高溫會加速水泥水化反應，使砂漿凝結變快，縮短工作時間。低溫則會延緩凝結。
    • 濕度： 乾燥環境會加速水分蒸發，使得砂漿快速變乾，增加裂縫風險；潮濕環境則有助於砂漿緩慢養護，有利於強度發展。
  • 添加劑的使用：
    • 海菜粉： 建築業界常用，學名為「羥丙基甲基纖維素 (HPMC)」，主要作用是增加砂漿的黏稠度、保水性、抗垂性，並改善工作性，使砂漿更易於塗抹和調整。
    • 防水劑： 某些場合會加入防水劑，以提升砂漿的抗滲能力。
    • 塑化劑： 可在不增加水量的前提下，提高砂漿的流動性。

    添加劑的加入會改變砂漿的性能，進而影響對水泥砂水比例的調整。

錯誤比例帶來的嚴重後果

忽視水泥砂水比例的重要性，可能導致以下問題：

  • 強度不足： 水泥或水過多、過少，都可能導致砂漿固化後強度不夠，容易脆裂、崩解。
  • 收縮裂縫： 水灰比過高或水泥用量過多，砂漿乾燥收縮量大，容易產生龜裂，影響美觀與耐久性。
  • 施工困難：
    • 水過少： 砂漿過乾，難以攪拌、塗抹，影響施工效率。
    • 水過多： 砂漿過稀，容易流淌、離析（水泥和砂分離），黏結力下降。
  • 耐久性降低： 砂漿過於疏鬆或多孔，抗滲、抗凍融能力下降，容易出現粉化、剝落、滲水等問題。
  • 磁磚空鼓、脫落： 貼磚砂漿黏結力不足，或因收縮產生應力，導致磁磚與基層分離，形成空鼓甚至脫落。

水泥砂水混合技巧與注意事項

掌握比例後，正確的混合方法同樣重要：

  1. 工具準備： 攪拌桶、鐵鏟、量杯（或相同體積的桶子）、磅秤（若採重量比）、電動攪拌器（推薦）。
  2. 乾拌： 首先將水泥和砂按照比例充分「乾拌」均勻，確保顏色一致。這一步非常關鍵，能避免加水後出現團塊或局部混合不均。
  3. 逐步加水： 在乾拌後的混合物中央挖一個坑，然後少量多次地加入清水。邊加水邊用鐵鏟或攪拌器由外向內攪拌，直到形成均勻、濕潤的砂漿。
  4. 攪拌均勻： 務必徹底攪拌，確保所有水泥顆粒都能與水接觸並發生水化反應。手動攪拌至少需要5-10分鐘，使用電動攪拌器會更省力且均勻。
  5. 判斷標準：
    • 手感： 用手抓起一把砂漿，能成團但不黏手，且捏扁後能散開。
    • 目測： 砂漿應呈現均勻的濕潤狀態，沒有乾粉或積水，表面光澤度適中，不黏刮刀也不易流淌。
    • 簡便測試： 將砂漿放在抹刀上傾斜，如果緩慢滑落而不滴落，表示稠度適中。
  6. 即拌即用： 水泥砂漿一旦加水攪拌後，就會開始水化反應。建議在1小時內用完，避免砂漿初凝後再加水攪拌，那會嚴重降低其強度。

常見問題 (FAQ)

如何判斷水泥砂漿的比例是否正確？

最直接的方法是觀察其工作性：好的砂漿應具有適中的黏稠度，容易塗抹、刮平，不黏抹刀也不易流淌。在沒有專業儀器（如坍度筒）的情況下，可以透過手感測試，抓一把砂漿能成團但不黏手，且壓扁後能慢慢散開，通常表示比例適中。若過稀則可能水灰比過高，過乾則水量不足。

為何水泥砂漿在乾燥後會出現裂縫？

砂漿裂縫常見的原因有：1. 水灰比過高： 水分蒸發後留下過多孔隙，導致體積收縮過大。 2. 水泥用量過多： 水泥本身的水化熱和收縮量較大，過多反而容易裂。 3. 養護不足： 早期缺乏濕潤養護，水分快速蒸發，導致早期收縮過大。 4. 基層不穩或清潔不足： 基層吸水過快或有灰塵雜質，導致砂漿黏結不良，產生應力集中而開裂。

在沒有專業量具的情況下，如何估算水泥砂水比例？

如果沒有量杯或磅秤，可以使用容量相同的容器（例如：水桶、鏟子）來估算體積比。例如，若要調配1:3的砂漿，就用同一個鏟子挖一鏟水泥，再挖三鏟砂。水的用量則根據經驗，少量多次加入，直到達到理想的工作性為止。

使用海菜粉對水泥砂漿有什麼影響？

海菜粉（纖維素醚）是一種常用的砂漿添加劑，主要作用是：1. 增加黏稠度： 使砂漿更滑潤，易於施工。 2. 提高保水性： 減少水分快速蒸發，有助於水泥充分水化，降低裂縫風險。 3. 改善抗垂性： 垂直面施工時不易流掛。 4. 延長開放時間： 給予施工人員更多操作時間。正確使用海菜粉能顯著提升砂漿的工作性和最終品質。

水泥砂漿混合後多久內必須用完？

水泥砂漿一旦與水混合，水泥就會開始水化反應。一般來說，建議在混合後1小時內使用完畢，最長不應超過2小時。如果時間過長，砂漿會開始初凝，黏性與強度都會顯著下降，即使加水攪拌，其性能也無法恢復，應避免使用。

結語

「水泥砂水比例」看似簡單，卻是影響建築與裝修工程品質的基石。無論您是專業泥作師傅，還是熱衷DIY的居家修繕者，深入理解並精準掌握這個比例，搭配正確的攪拌與施工方法，都能讓您的工程事半功倍，確保砂漿發揮其應有的強度與耐久性。唯有如此，才能打造出堅固耐用、經得起時間考驗的優質作品。

水泥砂水比例
