晶圓誰發明的？深入探究半導體晶圓起源與關鍵推手

你可能跟我一樣，某天在滑手機、用電腦，甚至開著智慧電動車的時候，突然靈光一閃，好奇地想：「這些高科技產品的心臟——晶圓究竟是誰發明的？」這個問題乍聽之下好像很簡單，但答案可不像是找到某個單一的天才科學家那麼直接明瞭喔！事實上，晶圓的誕生與演進，是一段充滿了科學家們集體智慧、跨領域合作，以及無數次試錯與突破的精彩歷程。

Table of Contents

快速解答：晶圓的發明並非單一事件，而是多位科學家與機構協同努力的結晶。

若要追溯源頭，「晶圓」這個概念的濫觴，可以說是由波蘭科學家揚·切克勞斯基（Jan Czochralski）在1916年發明「切克勞斯基法」（Czochralski process，簡稱CZ法）來生長單晶金屬所奠定。然而，將此方法應用於半導體材料，特別是製造出高純度、大尺寸的單晶矽，進而切片成現代我們所熟知的半導體晶圓，則是二戰後由美國貝爾實驗室（Bell Labs）的科學家們，尤其是戈登·蒂爾（Gordon Teal）及其團隊，在1950年代初期所實現的關鍵突破。因此，我們可以說，切克勞斯基奠定了技術基礎，而貝爾實驗室則將其應用並發展成半導體晶圓的實用化技術。

揭開晶圓起源的神秘面紗：一個團隊而非單一英雄的誕生

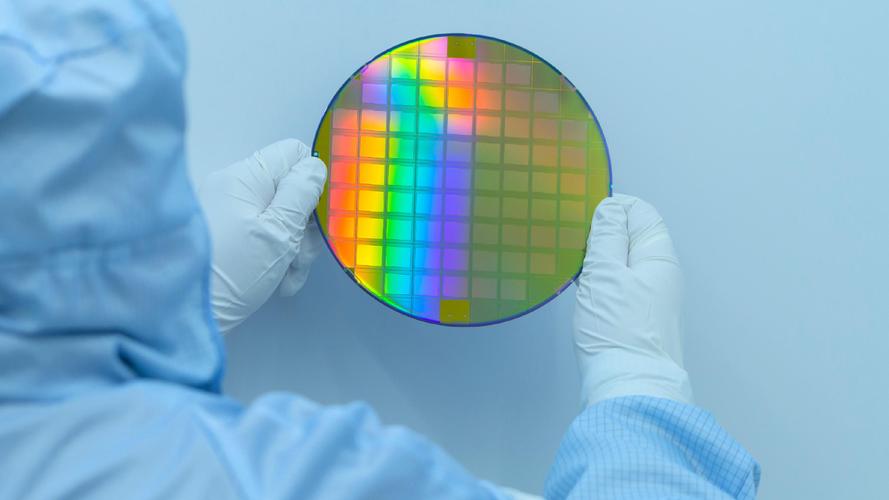

在我們每天習以為常的數位世界裡，無論是智慧型手機、筆記型電腦，還是資料中心裡那些忙碌的伺服器，它們的核心都離不開一個看似不起眼、實則極其關鍵的元件——半導體晶圓。這片薄薄的圓形矽片，承載著數以億計的電晶體，是所有積體電路的「搖籃」。當我們看到「晶圓誰發明的」這個問題時，或許會期待一個如愛迪生之於燈泡、瓦特之於蒸汽機那樣的單一英雄式答案。但現實的科學發展往往更為複雜、也更為迷人。

晶圓的故事，其實是從對「晶體」的深入探索開始的。想像一下，如果你要蓋一棟房子，你肯定希望磚塊是堅固且排列整齊的，而不是東倒西歪、充滿裂縫的。對於電子元件來說，構成它的材料——特別是半導體材料，也需要達到這種「完美」的狀態。這就是「單晶」的重要性。

晶圓的遠古先驅：從金屬到半導體的漫漫長路

晶體生長的啟蒙：Czochralski方法的奠基

要談到晶圓，我們就不能不先提一位名叫揚·切克勞斯基（Jan Czochralski）的波蘭冶金學家。他在1916年，當時正在德國柏林一家金屬公司工作，研究金屬的結晶速度。據說，他某次實驗時不小心把筆尖沾到了熔融錫中，然後他發現當他將筆尖從熔錫中提起時，竟然帶出了一根細長的單晶錫棒！這個「美麗的錯誤」讓他受到啟發，進而開發出一種從熔融金屬中拉出生長單晶的方法，也就是後來聞名於世的切克勞斯基法（Czochralski process，簡稱CZ法）。

這個方法最初是用來生產金屬單晶，比如說銅、鋁等，它證明了人類有能力控制晶體的生長方向，並且獲得結構規律、性能一致的材料。在那個年代，誰能想到這項技術會在數十年後，成為電子產業革命的基石呢？這就是基礎科學研究的魅力所在，你永遠不知道今天的發現會如何改變未來！

二戰後半導體材料的渴望：貝爾實驗室的關鍵突破

時間快轉到二戰之後，人類社會對電子技術的需求爆炸性增長。1947年，貝爾實驗室的威廉·肖克利（William Shockley）、約翰·巴丁（John Bardeen）和沃爾特·布拉頓（Walter Brattain）發明了電晶體（Transistor），這項發明徹底改變了電子學的面貌，也讓這三位科學家共同獲得了諾貝爾物理學獎。

然而，電晶體的發明只是第一步。當時的電晶體是用多晶的鍺材料製造的，效能不夠穩定，雜質也很多。貝爾實驗室的科學家們很快意識到，要讓電晶體真正發揮潛力，就必須擁有高純度、完美的單晶半導體材料。這就像你有了房子的設計圖，但你還需要高品質的建材才能蓋出堅固耐用的房子。

正是在這個關鍵時刻，貝爾實驗室的戈登·蒂爾（Gordon Teal）及其團隊站了出來。他們將切克勞斯基法「請」進了半導體領域。在1950年代初期，戈登·蒂爾與他的同事們，成功地將切克勞斯基法應用於生長大尺寸的單晶鍺（Germanium），隨後在1952年，他們更是成功地生長出第一根用於半導體元件的單晶矽棒。這真的是一個里程碑！

我的個人評論是：雖然切克勞斯基發明了方法，但真正將這個方法從實驗室的金屬研究，轉化為工業級半導體材料生產的，貝爾實驗室的這群人才是真正的「應用發明家」。他們不僅解決了提拉單晶的技術挑戰，更重要的是，他們解決了如何獲得極高純度的半導體材料這個核心問題。沒有這些純度極高的單晶矽，現代積體電路根本無從談起。所以，我認為「誰發明的晶圓」這個問題的答案，應該同時歸功於奠基者Czochralski，以及將其發揚光大的Bell Labs團隊。

從粗胚到精密晶圓：製程上的巨幅躍進

當我們有了單晶矽棒這個「粗胚」後，接下來就是如何把它變成我們熟悉的晶圓了。這中間涉及了一系列精密到令人咋舌的製程步驟。

單晶矽的黃金標準：為何如此重要？

為什麼一定要用「單晶」矽呢？要知道，自然界中的矽礦石通常是以多晶形式存在，也就是說，它的內部結構是由許多小晶粒雜亂無章地堆疊而成，每個晶粒的原子排列方向都不一樣。這種多晶矽的晶界處會有許多缺陷，就像房屋牆壁上的裂縫一樣，會阻礙電子流動，大大降低電子元件的性能和可靠性。

相反地，單晶矽則像是一棟用一塊巨大、完美無瑕的磚頭蓋成的房子，內部原子排列整齊、方向一致，沒有晶界缺陷。這樣一來，電子在裡面運動時就能暢行無阻，元件的性能就能達到最佳。這對於積體電路中微小到奈米尺度的電晶體來說，更是至關重要。

Czochralski法詳解：現代晶圓製程的核心

切克勞斯基法，這個百年前的發明，至今仍然是生產絕大部分半導體晶圓的核心技術。它的基本原理聽起來很簡單，但實際操作起來卻是門大學問。

Czochralski法（CZ法）的關鍵步驟：

多晶矽熔融： 首先，將超高純度的多晶矽原料放入一個石英坩堝中，然後加熱到超過矽的熔點（約1414°C），使其熔化成液態矽漿。這個過程中，環境必須是惰性氣體（如氬氣）氛圍，以防止雜質污染。
籽晶接觸： 準備一小塊結構完美的單晶矽作為「籽晶」（seed crystal）。這塊籽晶的尺寸通常很小，但它的原子排列方向將決定最終生長出來的單晶矽棒的方向。然後，將籽晶緩慢地浸入熔融矽漿的表面。
提拉與生長： 籽晶接觸到熔融矽漿後，會讓一部分液態矽凝固在籽晶底部。此時，籽晶會以極為精確的速度向上緩慢提拉，同時以一定的速度旋轉。在提拉和旋轉的過程中，熔融矽漿會持續在籽晶底部凝固，並按照籽晶的晶格結構向上生長，最終形成一根直徑均勻的單晶矽棒。
溫度與速度控制： 這是整個過程中最為關鍵的部分。熔融溫度、提拉速度、籽晶和坩堝的旋轉速度，都必須精準控制，才能確保生長出無缺陷、直徑一致、且晶格方向完美的單晶矽棒。任何微小的波動都可能導致缺陷或晶棒破裂。
冷卻與後處理： 當矽棒達到預定長度後，會慢慢從熔爐中取出，緩慢冷卻。冷卻後，會進行一系列的後處理，例如切頭、切尾、磨削外徑，以確保其幾何尺寸符合要求。

這個過程聽起來似乎很機械，但背後是工程師們無數次的實驗與調整。我曾經參觀過某間晶圓廠的簡介，看到那根高達數公尺的單晶矽棒從爐中緩緩升起，真的會被那種結合了精密機械、熱力學與材料科學的工藝美感所震撼。

浮區法 (Float Zone, FZ) 的補足：超高純度晶圓的秘密

除了CZ法，還有一種稱為浮區法（Float Zone, FZ）的技術，它也能生產單晶矽，而且能達到更高的純度。

浮區法與CZ法最大的不同在於，它不需要坩堝。想像一下，一根多晶矽棒被垂直固定，然後透過射頻（RF）加熱線圈，在矽棒中間產生一個「熔融區」，這個熔融區就像一個懸浮在空中的液態矽環。透過移動這個熔融區，將雜質推向一端，而另一端則生長出超高純度的單晶矽。

CZ法 vs FZ法：應用場景的差異

特徵	Czochralski法（CZ法）	浮區法（FZ法）
純度	較高，但含氧量較高（來自石英坩堝）	超高，幾乎無氧
晶棒直徑	可生產大尺寸（目前主流200mm, 300mm）	直徑較小（通常不超過200mm）
晶格缺陷	較少，但仍可能存在微缺陷	極少，晶格完整性高
應用	絕大多數積體電路（記憶體、處理器等）	高功率元件、射頻元件、感測器、太陽能電池（對純度要求極高）
製程成本	相對較低，適合大量生產	相對較高

你可以看到，這兩種方法各有優勢。CZ法因其成本效益和生產大尺寸晶圓的能力，成為主流積體電路晶圓的首選；而FZ法則以其無與倫比的超高純度，在對性能要求極致的特定應用領域佔有一席之地。這就是半導體材料科學的奧妙，總有不同的技術來滿足不同的需求。

晶圓製造的台灣視角：我的觀察與見解

身為一個身處半導體重鎮台灣的觀察者，我對晶圓製造的發展有著特別的感觸。台灣的護國神山——台積電，以及世界級的晶圓製造供應商如環球晶（GlobalWafers）、台勝科（SAS）等，都在這場晶圓的進化史中扮演了舉足輕重的角色。

我記得多年前，業界還在努力把8吋（200mm）晶圓推向主流，現在12吋（300mm）晶圓已經成為積體電路的主力，甚至更先進的下一代晶圓尺寸也在持續探索中。這背後的驅動力很簡單：更大的晶圓意味著在同一片晶圓上可以切割出更多的晶片，從而降低每個晶片的製造成本，提高生產效率。但尺寸越大，製造的難度也越高，從晶體生長、切割、研磨、拋光，每一步都面臨嚴峻的挑戰。

特別是切割和研磨，你想想看，要把一根又長又重的單晶矽棒，精準地切成數百微米厚的薄片，還不能有任何裂痕或崩角，這本身就是一門藝術。然後還要對這些切片進行精密的研磨和拋光，讓表面達到奈米級的平整度，才能承載更微小的電路圖案。這些環節，台灣的供應鏈夥伴們都做得非常出色，這也讓我對台灣在全球半導體產業鏈中的地位感到驕傲。

我的看法是：晶圓的發明與演進，不僅僅是技術的突破，更是產業生態系協同合作的典範。從原料供應商、晶棒生長廠、晶圓製造廠，到設備供應商，每一個環節都密不可分。這種產業鏈的深度整合和專業分工，才是推動晶圓技術不斷向前發展的真正動力。沒有人能單憑一己之力，完成如此龐大而複雜的工程。這也正是為什麼我會強調「團隊而非單一英雄」這個概念。

晶圓：現代科技的基石與無名英雄

總而言之，晶圓的發明故事，是人類智慧與毅力的絕佳體現。它始於波蘭科學家Czochralski的金屬結晶研究，經由美國貝爾實驗室的科學家們成功地應用於半導體材料，並在之後的數十年裡，在全球無數工程師和科學家的共同努力下，一步步發展至今。

晶圓是現代電子產品的無名英雄，它靜靜地躺在每一個你使用的電子裝置的核心，默默地驅動著我們的數位生活。下次當你滑過手機螢幕，享受科技帶來的便利時，或許可以花點時間，遙想一下這片小小圓形矽片背後，那段波瀾壯闊的發明史。

常見問題與深度解析

晶圓是如何製成的？

晶圓的製造過程是一個高度複雜且精密的多步驟流程，將超高純度的多晶矽原料轉化為表面光滑、平坦，且尺寸精確的單晶矽片。這個過程主要分為晶棒生長、晶棒處理、晶圓切割、研磨與拋光等幾個主要階段。

多晶矽原料： 一切始於提煉出純度達到99.9999999%（9N，甚至更高）的多晶矽。這些多晶矽會被製成塊狀或顆粒狀。
單晶棒生長（CZ法為主）：
- 熔融： 將多晶矽原料放入高純度的石英坩堝中，在惰性氣體（通常是氬氣）環境下，加熱至矽的熔點（約1414°C）以上，使其完全熔化。
- 籽晶引入： 將一小塊預先準備好的單晶矽籽晶，以特定的晶向（例如[100]、[110]或[111]）緩慢接觸熔融矽的表面。這個籽晶是未來單晶矽棒的「骨架」。
- 提拉與旋轉： 籽晶以極其緩慢的速度向上提拉，同時籽晶和坩堝會反向旋轉。在嚴格控制的溫度梯度下，熔融矽會依附在籽晶下方，並按照籽晶的晶格結構凝固，逐漸形成一根直徑均勻的圓柱形單晶矽棒。這個過程可能需要數天甚至數週。
晶棒處理： 生長完成的單晶矽棒會進行頭尾切割（因為頭尾晶格不夠完美或雜質分佈不均），然後進行表面磨削，以達到精確的直徑，並去除外圍的缺陷。有時還會進行晶向標記（notch或flat）以便後續製程識別。
晶圓切割（Slicing）： 使用高速旋轉的金剛石切割線或內圓刀片，將粗大的單晶矽棒精密切割成薄薄的圓形矽片，這就是我們最初看到的晶圓「毛胚」。切割時會使用冷卻液防止過熱和損壞。
研磨（Lapping）： 切割後的晶圓表面會比較粗糙，且厚度不均。研磨工序使用研磨劑和研磨機對晶圓兩面進行機械研磨，以減少表面粗糙度並調整晶圓的整體厚度，使其達到一定的平整度。
邊緣拋光（Edge Grinding/Polishing）： 為了防止後續製程中晶圓邊緣碎裂產生顆粒污染，晶圓的邊緣會被磨圓並拋光。
化學機械拋光（Chemical Mechanical Polishing, CMP）： 這是製造晶圓最關鍵的表面處理步驟之一。CMP結合了化學腐蝕和機械摩擦，能夠去除研磨後的微米級表面缺陷和損傷層，使晶圓表面達到奈米級的超平坦、無損傷的「鏡面」效果。這個平坦度對於後續微影製程的成功至關重要。
清洗與檢測： 每一片晶圓在出廠前都會經過多道嚴格的清洗（使用超純水和化學藥劑），去除所有微粒和化學殘留物。隨後會進行各種光學和非光學檢測，確保晶圓的厚度、平坦度、表面缺陷、電性參數等都符合極其嚴苛的工業標準。

經過這些複雜的步驟，一片片完美無瑕的晶圓才得以誕生，成為半導體元件製造的基石。每一個環節都需要極高的技術精準度和嚴格的品質控制。

為什麼晶圓要用矽？還有其他材料嗎？

晶圓主要使用矽（Silicon）作為材料，這背後有很多重要的科學和經濟原因。不過，矽並不是唯一的半導體材料，還有其他材料在特定應用中扮演著不可或缺的角色。

為什麼是矽？

1. 豐富的儲量與成本效益： 矽是地殼中第二豐富的元素（僅次於氧），以二氧化矽（SiO2，如沙子）的形式廣泛存在。這使得矽的提煉成本相對較低，有利於大規模工業生產。
2. 適中的半導體特性： 矽的能帶間隙（band gap）大約為1.12電子伏特（eV），這是一個非常理想的數值。它既不像絕緣體那樣難以導電，也不像金屬那樣過於導電。這讓工程師可以精確地控制其導電性，透過摻雜不同雜質（如硼、磷）來製造P型和N型半導體，進而構成電晶體和積體電路。
3. 穩定的物理化學性質： 矽在室溫下化學性質穩定，且能與氧氣反應形成穩定且高品質的二氧化矽（SiO2）層。這層二氧化矽是製造MOSFET（金屬氧化物半導體場效電晶體）時非常關鍵的絕緣層，它可以用作柵極絕緣體、鈍化層或介電層，其優良的電學特性對現代積體電路至關重要。
4. 良好的熱傳導性： 在積體電路中，元件在工作時會產生大量的熱量。矽具有相對較好的熱傳導性，有助於散熱，維持元件的穩定運行。
5. 成熟的製造工藝： 經過數十年的發展，基於矽的半導體製造技術已經非常成熟和完善，從晶體生長、晶圓製造到晶片加工，整個產業鏈都圍繞著矽材料建立。

其他半導體材料：

儘管矽佔據主導地位，但某些特殊應用需要其他半導體材料來提供矽所無法提供的性能：

鍺（Germanium, Ge）： 鍺是第一種被廣泛用於電晶體的半導體材料。它的電子遷移率比矽高，但在高溫下穩定性較差，且與二氧化矽無法形成高品質的介面。現代積體電路中，鍺偶爾會作為應變矽（strained silicon）技術的一部分，或用於高速元件，以提高載子遷移率。
砷化鎵（Gallium Arsenide, GaAs）： 砷化鎵是一種化合物半導體，其電子遷移率遠高於矽，且具有「直接能帶」特性，能高效地發光和吸光。這使得它成為製造高速無線通訊元件（如手機射頻前端、雷達）、光電元件（如雷射二極體、LED、太陽能電池）的理想材料。然而，砷化鎵的製造成本較高，且材料強度不如矽，難以製造大尺寸晶圓。
碳化矽（Silicon Carbide, SiC）： 碳化矽是近年來備受矚目的「第三代半導體」材料。它擁有比矽寬三倍的能帶間隙、更高的擊穿電壓、更好的熱傳導性以及更高的飽和電子漂移速度。這些特性使得碳化矽在高功率、高頻、高溫應用中表現卓越，如電動車逆變器、高鐵動力系統、數據中心電源供應器等。雖然其晶圓製造難度大、成本高，但它在高效率、高可靠性方面的優勢使其成為未來電力電子和射頻元件的重要發展方向。
氮化鎵（Gallium Nitride, GaN）： 與碳化矽同屬第三代半導體，氮化鎵同樣具有寬能帶間隙、高電子遷移率和高擊穿電壓的特性。它在高頻和高功率應用方面表現優異，特別適用於5G通訊基站、高頻功率放大器、快速充電器等。氮化鎵可以在矽基板上生長，這有助於降低成本。
藍寶石（Sapphire）： 雖然藍寶石本身是絕緣體，但在特定的半導體結構中，它被用作基板。例如，在SOI（Silicon-on-Insulator）技術中的SOS（Silicon-on-Sapphire），以及藍色LED的製造中，氮化鎵晶體通常在藍寶石基板上生長。

綜合來看，矽因其優異的綜合性能、豐富的儲量和成熟的製程技術，仍然是絕大多數積體電路的首選材料。而其他半導體材料則在特定的利基市場，發揮著矽所無法替代的作用。

晶圓尺寸為什麼一直在變大？

從最初的1英吋、2英吋，到現在主流的8英吋（200mm）和12英吋（300mm），甚至實驗室階段的18英吋（450mm），晶圓的尺寸一直在不斷變大。這背後的主要驅動力是經濟效益和生產效率的提升，當然也伴隨著巨大的技術挑戰。

晶圓尺寸增大的優勢：

顯著降低單位晶片成本（Cost per Die）： 這是最主要的原因。一片更大的晶圓可以切割出更多的晶片。舉例來說，一片12英吋晶圓的面積是8英吋晶圓的2.25倍（半徑增加1.5倍，面積增長平方倍）。如果考慮到晶圓邊緣通常無法有效切割的區域（因為弧度或缺陷），實際可用的晶片數量會增加更多。這使得每個晶片的製造成本可以大幅下降。
提高生產效率： 在晶片製造過程中，許多步驟是針對整片晶圓進行的，例如微影、蝕刻、離子佈植等。處理一片大晶圓所需的時間，往往不會比處理一片小晶圓的時間多很多。因此，使用更大的晶圓意味著在同樣的處理時間內，可以生產出更多的晶片，從而提高整體生產效率和產能。
減少缺陷率的影響： 雖然晶圓尺寸增大會增加單個晶圓的總缺陷數量，但是對於相同尺寸的晶片而言，良率（有效晶片數/總晶片數）的提升是顯著的。因為邊緣區域的浪費減少了，而且許多製程缺陷並非平均分佈，一些點缺陷在更大面積上會顯得稀釋。
技術創新與競爭： 晶圓尺寸的增大，往往也代表著製程技術的進步和設備的升級。這是一種行業領先的標誌，能增強公司的競爭力。

晶圓尺寸增大的挑戰：

儘管尺寸增大帶來巨大好處，但其技術挑戰也相當巨大：

晶體生長難度： 生長出更大、更均勻、無缺陷的單晶矽棒本身就是一項巨大的挑戰。需要更大的熔爐、更精準的溫度控制和提拉速度控制。
製程設備投資： 從晶棒切割、研磨、拋光到後續的微影、蝕刻、薄膜沉積等所有設備，都需要重新設計和製造以適應更大的晶圓尺寸，這意味著巨大的資本支出和技術開發成本。
製程均勻性： 在大面積晶圓上保持製程的均勻性（例如薄膜厚度、蝕刻深度、離子佈植劑量）變得更加困難。任何不均勻都可能導致晶片良率下降。
晶圓的撓曲與破裂： 隨著晶圓尺寸增大，在搬運、清洗和熱處理過程中，晶圓更容易因為自身重量或熱應力而發生撓曲（warpage）甚至破裂，這對晶圓的機械強度和搬運系統提出了更高的要求。
材料搬運與自動化： 大尺寸晶圓更重、更易碎，需要更精密的自動化設備來進行搬運和傳輸，以減少人為操作造成的污染和損壞。

綜合來看，晶圓尺寸的增長是半導體產業持續追求更高效率、更低成本的必然趨勢。儘管每次尺寸升級都伴隨著巨大的技術和經濟挑戰，但其帶來的長期效益足以驅動整個產業不斷向前。目前，12英吋晶圓已經非常成熟，而更大尺寸的450mm晶圓由於其複雜性和投入成本，推廣速度較為緩慢，但其潛在的效益依然吸引著業界的目光。

單晶、多晶與非晶矽有什麼區別？

矽材料在不同的原子排列結構下，會展現出截然不同的物理和電學特性，這主要可以分為單晶矽、多晶矽和非晶矽三種形態。理解它們的區別對於半導體、太陽能等產業的應用至關重要。

1. 單晶矽（Monocrystalline Silicon, c-Si）

原子結構： 單晶矽是指整個材料內部所有的矽原子都以規則的晶格結構排列，且方向完全一致，從頭到尾都沒有晶界（grain boundary）。它就像一塊由單一巨大原子網格構成的晶體。

特性：

高純度與完美晶格： 具有極高的純度和幾乎完美的晶格結構。
優異的電學性能： 由於沒有晶界缺陷，電子在其中移動時阻礙最小，具有極高的電子遷移率和電荷載流子壽命。
穩定性： 物理和化學性質穩定，可靠性高。

應用：

半導體晶圓： 幾乎所有積體電路（IC）都是在單晶矽晶圓上製造的，因為它能確保電晶體的性能穩定和一致性。
高效太陽能電池： 單晶矽太陽能電池的光電轉換效率最高，通常用於對效率要求較高的應用。

製備方法： 主要透過Czochralski法（CZ法）或浮區法（FZ法）生長而來。

2. 多晶矽（Polycrystalline Silicon, poly-Si）

原子結構： 多晶矽是由許多微小的單晶矽晶粒（或稱晶疇）組成的。每個晶粒內部是規則的原子排列，但不同晶粒之間的原子排列方向是雜亂無章的，晶粒之間存在著「晶界」。

特性：

晶界缺陷： 晶界處存在大量原子排列不規則的缺陷，這些缺陷會捕獲或散射電子，降低電子遷移率和載流子壽命。
電學性能次於單晶： 相較於單晶矽，多晶矽的電學性能較差，例如電子遷移率較低，但仍具有半導體特性。
製備成本較低： 相較於單晶矽，其製備過程對純度和晶體完整性的要求較低，成本也相對較低。

應用：

太陽能電池： 多晶矽太陽能電池是目前市場上最常見的類型，成本效益高，雖然效率略低於單晶矽。
薄膜電晶體（TFT）： 在液晶顯示器（LCD）和有機發光二極體（OLED）顯示器中，多晶矽薄膜電晶體被用作像素的開關元件。
太陽能級矽原料： 製造單晶矽晶棒的初始原料就是超高純度的多晶矽。

製備方法： 主要透過西門子法（Siemens process）或流化床反應器（FBR）生產高純度多晶矽塊。

3. 非晶矽（Amorphous Silicon, a-Si）

原子結構： 非晶矽沒有任何長程的晶體結構。它的原子排列是隨機的，沒有固定的晶格週期性。就像玻璃一樣，原子之間只有短程的有序性，沒有重複的長程結構。

特性：

無晶界： 因為沒有晶體結構，自然也沒有晶界。
光吸收能力強： 非晶矽在可見光範圍內的光吸收係數遠高於晶體矽，因此更薄的非晶矽層就能吸收足夠的光線。
電學性能最差： 由於原子排列的高度無序，存在大量懸空鍵和缺陷，導致電子遷移率非常低，導電性不佳。
製備溫度低： 可以在較低的溫度下製備，有利於在各種基板上形成大面積薄膜。

應用：

薄膜太陽能電池： 特別是柔性太陽能電池，由於其低成本、可大面積製備的特性，被應用於計算機、手錶等小型電子設備和低功率應用。
薄膜電晶體（TFT）： 在低階顯示器、X光平板探測器等領域仍有應用，因其製備溫度低、成本低。

製備方法： 通常透過化學氣相沉積（Chemical Vapor Deposition, CVD）等薄膜技術，在基板上沉積形成。

總之，這三種矽材料各有優缺點，並在不同的應用領域中發揮著各自的作用。單晶矽以其卓越的電學性能主導了積體電路；多晶矽在太陽能電池和顯示器中提供了成本效益的解決方案；而非晶矽則在低成本、大面積和柔性應用中佔有一席之地。晶圓誰發明的
