排氣管為什麼會生鏽：深入解析鏽蝕原因、機制與預防之道
Table of Contents

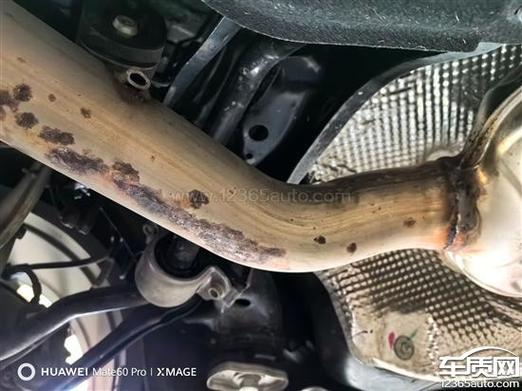

排氣管為什麼會生鏽？揭開汽車最常見的「鐵鏽之謎」
對於許多汽車車主來說，排氣管生鏽似乎是個無法避免的宿命。無論是新車還是老車，只要在路上行駛一段時間，排氣管上總會出現或多或少的鏽蝕痕跡。這不僅影響車輛美觀，更可能預示著潛在的性能問題或安全隱患。但您是否曾好奇，究竟是什麼原因導致排氣管如此容易生鏽？本文將深入剖析排氣管鏽蝕的根本原因、背後機制，並探討影響其壽命的關鍵因素，幫助您更全面地了解這個常見的汽車現象。
排氣管鏽蝕的化學本質：鐵的氧化反應
要理解排氣管為什麼會生鏽，首先要從化學角度來認識「鏽蝕」這個過程。排氣管的主要材質通常是鋼鐵，而鋼鐵的主要成分是鐵（Fe）。生鏽，在化學上被稱為氧化反應，簡單來說就是鐵與空氣中的氧氣（O2）以及水（H2O）發生化學作用，生成一種新的化合物——氧化鐵（Fe2O3·nH2O），也就是我們肉眼所見的紅色或紅棕色鏽跡。
這個反應需要三個關鍵要素同時存在：
- 鐵（或含鐵的合金）
- 氧氣
- 水（或水氣）
只要這三個條件同時滿足，鏽蝕的過程就會開始。而排氣管所處的惡劣工作環境，恰恰完美地提供了這所有條件，甚至還有加速鏽蝕的「催化劑」。
內憂外患：加速排氣管生鏽的關鍵因素
排氣管的鏽蝕，絕非單一因素造成，而是內部與外部環境因素交互作用的結果。讓我們逐一探討這些「內憂外患」：
內部因素：高溫、水氣與腐蝕性物質
排氣管作為引擎燃燒廢氣的唯一出口，其內部環境極為特殊且惡劣：
- 冷凝水的生成：排氣管的「致命濕氣」
- 原理： 汽油燃燒後會產生二氧化碳（CO2）和水蒸氣（H2O）。這些高溫水蒸氣在通過排氣管時，尤其是在較冷且離引擎較遠的尾段，會逐漸冷卻並凝結成液態水滴。
- 影響： 每次車輛啟動，特別是短途行駛時，排氣管內部會累積大量冷凝水。由於排氣管尚未達到足夠高溫將水氣完全蒸發，這些水滴便長時間停留在管壁內部，提供鏽蝕所需的「水」要素。這也是為什麼排氣管尾段或消音器（Muffler）最容易鏽蝕的原因，因為它們是排氣系統中溫度最低、水氣最容易凝結的區域。
- 腐蝕性物質的侵蝕：硫化物與氮化物
- 原理： 汽油中含有微量的硫，引擎燃燒時會產生硫化物（如二氧化硫SO2）。此外，高溫燃燒也會產生氮氧化物（NOx）。這些氣體與排氣管內的冷凝水結合後，會形成具有高度腐蝕性的酸性物質，例如稀釋的硫酸（H2SO4）或硝酸（HNO3）。
- 影響： 這些酸性物質會加速排氣管內壁的化學腐蝕，降低鋼鐵的抗鏽能力，使其更容易被氧化。這就像在傷口上撒鹽，加速了生鏽的過程。
- 積碳與雜質的附著：
- 原理： 燃燒不完全的碳微粒、油泥等會附著在排氣管內壁。
- 影響： 這些積碳不僅可能吸附水分，形成局部潮濕的環境，還可能阻礙水氣的蒸發，進一步加速鏽蝕。
外部因素：環境挑戰無所不在
排氣管不僅要面對內部考驗，還要承受外部環境的嚴峻挑戰：
- 水分的侵襲：雨水、積水與洗車
- 雨水： 每次下雨，排氣管都會被雨水淋濕。
- 積水： 行駛過水窪或積水路面時，排氣管直接浸泡在水中。
- 洗車： 高壓水槍沖洗車輛底部時，水會直接噴灑到排氣管表面。
- 影響： 這些外部水分提供了鏽蝕所需的另一個關鍵要素「水」。
- 鹽分的催化：道路鹽與沿海空氣
- 道路鹽： 在冬季寒冷地區，路面會撒佈融雪鹽（氯化鈉、氯化鈣等）。這些鹽分在車輛行駛過程中會飛濺到排氣管上。
- 沿海空氣： 長期停放或行駛在海邊的車輛，空氣中含有鹽霧粒子，也會附著在排氣管表面。
- 影響： 鹽分是極強的電解質，它能顯著加速鏽蝕的電化學反應。鹽水中的離子能導電，形成「電化學電池」，使鐵的氧化反應進行得更快更劇烈。這也是為什麼北方地區或沿海地區的車輛排氣管通常鏽蝕更嚴重的原因。
- 濕度與溫度的劇烈變化：
- 濕度： 高濕度環境下，空氣中的水分子含量高，更容易在排氣管表面凝結。
- 溫度： 排氣管在行駛時溫度極高，熄火後又迅速冷卻。這種反覆的熱脹冷縮會導致金屬疲勞，並在表面形成微小裂紋，為水分和氧氣提供入侵路徑。同時，溫差變化也促進了水氣的凝結。
- 泥沙、碎石與化學物質的附著：
- 原理： 行駛中，路面上的泥沙、碎石等雜物會不斷撞擊排氣管表面。
- 影響： 這些物理撞擊會刮傷排氣管表面的保護層（如防鏽漆或氧化層），暴露底層的金屬，使其更容易被鏽蝕。而路面的化學油污或污染物也可能附著，加速腐蝕。
材質選擇與製造工藝：先天性的抗鏽能力差異
排氣管的材質是決定其抗鏽能力的最基本因素。市場上的排氣管主要有以下幾種材質：
- 普通鋼材（Mild Steel / 碳鋼）：
- 特性： 成本最低，是最常見的排氣管原廠材質之一。不含或僅含少量抗鏽蝕合金元素（如鉻、鎳）。
- 抗鏽能力： 最差。一旦表面的防鏽塗層（如鍍鋁或鍍鋅層）受損，很容易暴露在潮濕空氣中而迅速生鏽。
- 鍍鋁鋼材（Aluminized Steel）：
- 特性： 在普通鋼材表面鍍上一層鋁合金。鋁能與氧氣形成一層緻密的氧化鋁保護膜，具有較好的抗鏽蝕能力和耐熱性。
- 抗鏽能力： 較好。比普通鋼材抗鏽能力強，但焊點處的鍍層容易被破壞，成為鏽蝕的薄弱環節。
- 不鏽鋼（Stainless Steel）：
- 特性： 含有至少10.5%的鉻（Cr）元素。鉻在鋼材表面形成一層極薄且緻密的「鈍化膜」（Passive Layer），這層膜能夠自我修復，有效阻隔氧氣和水分接觸到內部的鐵。常見的不鏽鋼牌號有SUS304（奧氏體不鏽鋼，耐腐蝕性最佳，用於高性能排氣管）和SUS409（鐵素體不鏽鋼，成本較低，耐腐蝕性略遜於304，但優於碳鋼）。
- 抗鏽能力： 最佳。雖然不鏽鋼並非「永不生鏽」，但在一般環境下，其抗鏽蝕能力遠超其他鋼材。即使出現輕微鏽斑（通常是表面鐵離子氧化或附著物引起），也不易像普通鋼材那樣深入腐蝕。
小提醒：即使是不鏽鋼排氣管，如果長期暴露在極端惡劣的環境（如高鹽分、強酸雨）或表面受到嚴重物理損傷，仍有可能出現鏽蝕。但其鏽蝕程度和速度會比普通鋼材慢得多。
駕駛習慣與維護：人為因素的影響
除了上述的客觀因素外，車主的駕駛習慣和日常維護也會顯著影響排氣管的鏽蝕速度：
- 短途行駛頻繁： 如前所述，短途行駛導致排氣管無法達到足夠高溫將內部冷凝水完全蒸發，使得積水時間更長，加速內壁鏽蝕。
- 缺乏定期清潔： 不定期清洗車輛底部，特別是在冬季或沿海地區行駛後，導致鹽分、泥沙等腐蝕性物質長期附著在排氣管表面，成為鏽蝕的溫床。
- 未即時處理傷痕： 排氣管表面因碰撞、刮擦而造成的保護層損傷，會使內部金屬直接暴露，成為鏽蝕的起點。
- 改裝品質不佳： 部分改裝排氣管可能使用劣質材料、焊接工藝粗糙，導致焊點處應力集中或保護層破損，加速局部鏽蝕。
哪個部位最容易生鏽？
綜合以上因素，排氣管系統中以下部位最容易出現鏽蝕：
- 消音器（Muffler）： 通常位於排氣系統的尾段，是溫度最低的部件之一，內部最容易積聚冷凝水，因此也是最常見的鏽蝕部位。許多排氣管鏽穿，都是從消音器開始。
- 焊點處： 無論是原廠還是改裝，焊點處因材質變化、應力集中、高溫熱影響區及保護層受損，通常是鏽蝕的薄弱環節。
- 彎曲處或低窪處： 排氣管的彎曲部位由於製造時可能存在應力，或因地形較低容易積水，也較易生鏽。
- 吊耳與支架： 這些固定排氣管的部件常因結構複雜、材質差異或直接接觸水分而鏽蝕。
排氣管生鏽的後果與重要性
排氣管生鏽不僅是外觀問題，更可能帶來一系列功能性影響：
- 性能下降： 排氣管鏽蝕穿孔會導致廢氣洩漏，降低排氣背壓，影響引擎燃燒效率和扭力輸出。
- 噪音增加： 鏽蝕穿孔會導致排氣噪音變大，影響駕駛舒適性。
- 廢氣洩漏： 最嚴重的安全隱患。排氣管洩漏可能導致一氧化碳（CO）等有毒廢氣進入車廂，對乘客健康造成威脅，尤其是在車輛靜止或怠速時。
- 排放超標： 排氣洩漏會影響氧氣感知器和觸媒轉換器的工作，導致車輛排放不達標，甚至可能亮起引擎故障燈（Check Engine Light）。
- 維修成本： 輕微鏽蝕可通過除鏽、防鏽處理，但嚴重鏽蝕或穿孔則需要更換整個部件，增加維修成本。
了解排氣管生鏽的「為什麼」，才能更好地採取預防措施，延緩其鏽蝕速度，確保您的愛車長期處於最佳狀態。
常見問題 Q&A
以下是一些關於排氣管生鏽的常見問題與簡要解答：
如何判斷排氣管是否已經生鏽嚴重？
您可以透過視覺和聽覺來判斷。視覺上，若看到排氣管表面有大面積的紅棕色鏽斑，特別是管壁出現膨脹、剝落，或明顯的孔洞；聽覺上，如果發現車輛怠速或行駛時排氣聲浪明顯變大、有漏氣的「噗噗」聲，或者有不尋常的「轟鳴」聲，都可能表示排氣管內部或外部已經嚴重鏽蝕，甚至穿孔。
為何我的排氣管比別人更容易生鏽？
這可能與您的駕駛習慣和所處環境有關。如果您經常短途行駛（每次行程不超過15-20分鐘），排氣管內部冷凝水未完全蒸發，會加速內壁鏽蝕。此外，若您居住在潮濕多雨、靠近海邊（鹽霧）或冬季需要撒融雪鹽的地區，這些環境因素也會顯著加速排氣管的鏽蝕。
排氣管生鏽會影響行車安全嗎？
會，排氣管嚴重生鏽導致穿孔，可能讓引擎燃燒產生的一氧化碳（CO）等有毒廢氣洩漏並進入車廂。一氧化碳是一種無色無味但致命的氣體，長時間吸入會導致中毒，影響駕駛者和乘客的健康安全。因此，一旦發現排氣管有嚴重鏽蝕或漏氣現象，應盡快檢查維修。
如何延緩排氣管生鏽的速度？
您可以嘗試以下方法：盡量避免頻繁短途行駛，讓排氣管有足夠時間升高溫度以蒸發內部冷凝水；定期清洗車輛底部，特別是去除附著在排氣管上的泥沙和鹽分；在易受潮的部件（如吊耳、焊點）噴塗專用防鏽劑；如果預算允許，更換為不鏽鋼材質的排氣管或選擇原廠品質較好的鍍鋁鋼排氣管。
排氣管生鏽還能修補嗎？還是只能更換？
這取決於鏽蝕的程度。如果只是表面輕微鏽斑，可以通過打磨除鏽後噴塗耐高溫防鏽漆來保護。若出現小孔或裂縫，可嘗試使用排氣管修補膠、修補帶或進行焊接。但如果鏽蝕嚴重，導致排氣管大面積腐蝕、結構強度受損，或多處穿孔，則通常建議直接更換新的排氣管總成，以確保安全與性能。
