在家中進行任何電路維修或安裝時,首要且最重要的步驟就是「怎麼知道哪一條是火線」。這不僅是為了確保電器正常運作,更是為了保障您的生命安全,避免因誤觸帶電線路而導致觸電意外。本篇文章將深入探討如何安全、準確地判斷火線,並介紹常用的檢測工具與操作步驟,讓您對居家電路有更全面的認識。

認識基本電路:火線、中性線與接地線

在開始判斷火線之前,我們需要先了解家庭電路中三種基本電線的角色與功能,這對於理解判斷原理至關重要。

火線 (Live Wire / Phase Wire)

火線,又稱相線或熱線,是真正帶有電壓的線路,負責將電力從電源端(如電箱)傳輸到電器設備。在台灣的單相三線式供電系統中,家用插座通常有110V或220V的電壓。當您使用驗電工具偵測到電壓時,那條線就是火線。

中性線 (Neutral Wire)

中性線,又稱零線或迴路線,是電流返回電源的通路。它通常連接到變壓器的中性點並接地,因此在正常情況下,中性線對地電壓趨近於零。中性線是電流完成迴路不可或缺的一部分,但本身不帶電壓(相對於地)。

接地線 (Ground Wire / Earth Wire)

接地線是一種安全保護線路。它不參與電器的正常運作,而是在電器發生漏電故障時,提供一個電流直接導向大地的安全路徑,以防止人體觸電。接地線通常連接到插座的金屬外殼或電器的金屬部件。在正常情況下,接地線不帶電。

台灣常見的電線顏色規範

雖然電線顏色可以作為初步判斷的依據,但絕不能完全依賴,因為施工人員可能未遵循標準,或舊有線路顏色已褪變。以下為台灣較常見的電線顏色規範(僅供參考,實際操作仍需工具檢測):

  • 火線: 紅色、黑色、棕色、黃色(較少見)
  • 中性線: 白色、藍色(較少見)
  • 接地線: 綠色、黃綠相間

再次強調: 顏色僅供參考,安全檢測工具才是判斷火線的唯一可靠方法。

判斷火線的必備工具

要準確且安全地判斷火線,您需要使用專業的電路檢測工具。以下介紹三種常用的工具:

1. 非接觸式驗電筆 (Non-Contact Voltage Tester, NCVT)

非接觸式驗電筆是居家電路檢測中最方便、最安全的工具之一。它不需要與電線直接接觸,只要靠近帶電體,就能透過感應電場來判斷是否有電壓存在。

優點:

  • 安全性高: 無需直接接觸,降低觸電風險。
  • 操作簡單: 學習曲線低,非常適合一般家庭使用者。
  • 快速判斷: 輕輕一掃即可得知有無帶電。

缺點:

  • 無法測量電壓值: 只能判斷有無電壓,無法得知具體電壓數值。
  • 可能受干擾: 在電磁環境複雜的區域,讀數可能不夠精準。

2. 三用電錶 (Digital Multimeter)

三用電錶是一種多功能電氣測量儀器,可以測量電壓 (V)、電流 (A) 和電阻 (Ω) 等。對於判斷火線,我們主要使用其交流電壓 (ACV) 測量功能。

優點:

  • 精準測量: 可以測量出具體的電壓數值,判斷更明確。
  • 功能多樣: 除了判斷火線,還能進行其他電路檢測。

缺點:

  • 需要直接接觸: 測量時探棒需要直接接觸導體,操作風險較高。
  • 操作較複雜: 需要設定檔位,對初學者來說學習時間較長。

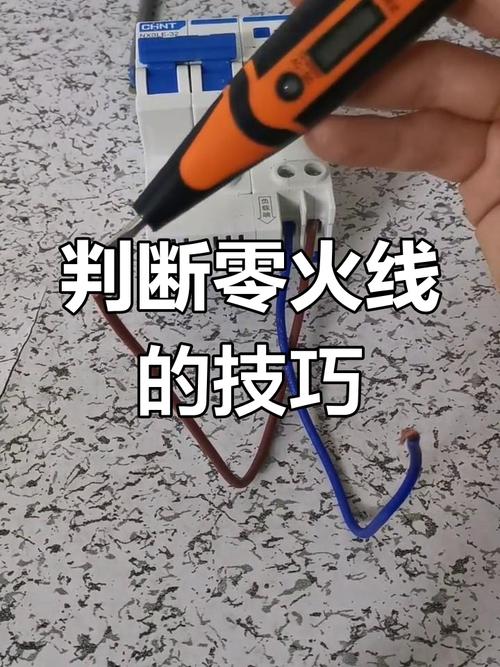

3. 驗電螺絲起子 (Voltage Tester Screwdriver)

驗電螺絲起子是一種簡便的接觸式驗電工具。其內部有一個小燈泡或LED,當前端接觸到火線,且使用者用手指觸摸尾部的金屬片時,電流會通過人體形成迴路,使燈泡發光。

優點:

  • 體積小巧: 方便攜帶。
  • 價格便宜: 經濟實惠。

缺點:

  • 安全性較低: 需要人體作為迴路的一部分,有微弱電流通過,對於心臟病患者等特定人群存在風險。
  • 靈敏度較低: 有時可能因人體電阻或環境濕度等因素影響判斷。
  • 無法測量電壓值: 只能判斷有無帶電。

如何安全地判斷火線?詳細步驟教學

重要安全警示:

在進行任何電路檢測之前,請務必先拉下總電源開關,切斷該區域的電力供應。除非您確定了解並能嚴格遵守所有安全協議,否則請勿在帶電狀態下操作。 若非必要,應避免在帶電迴路上工作。若有任何疑慮,請務必尋求專業電工的協助。

  • 穿戴個人防護裝備 (PPE): 佩戴絕緣手套和安全眼鏡。
  • 確保工作環境乾燥: 避免在潮濕或積水的地方作業。
  • 使用符合安規的工具: 確保工具完好無損,並定期檢查。
  • 假設所有電線都帶電: 在您確認它們安全之前,始終將所有電線視為帶電狀態。
  • 測試您的工具: 在已知帶電的插座上測試您的驗電工具,確保其正常工作。

以下是使用不同工具判斷火線的詳細步驟:

方法一:使用非接觸式驗電筆 (NCVT)

這是最推薦給一般家庭使用者的判斷方法。

操作步驟:

  1. 檢查工具: 開啟驗電筆,並在已知帶電的插座(如家中的普通插座)上測試,確保驗電筆發出聲響或亮燈,表示其正常運作。
  2. 靠近目標電線: 將驗電筆的尖端靠近您想測試的每一條電線。
  3. 觀察反應: 如果驗電筆發出警示聲響並亮起指示燈,則表示該電線是火線。
  4. 測試其他線路: 分別測試其他電線,中性線和接地線應無反應。
  5. 再次驗證: 為確保安全,可在斷電後再次測試,確認無任何反應。

方法二:使用三用電錶 (Digital Multimeter)

三用電錶可以提供更精確的電壓讀數,但需要直接接觸電線。

操作步驟:

  1. 工具設定: 將三用電錶轉盤設定到交流電壓 (ACV) 檔位,選擇適合的電壓範圍(例如,台灣家用電壓通常為110V或220V,可設定為250V或更高的範圍)。
  2. 連接探棒: 將紅色探棒插入「VΩmA」孔,黑色探棒插入「COM」孔。
  3. 測試探棒: 在已知帶電的插座上測試電錶(將紅色探棒插入插座的一個孔,黑色探棒插入另一個孔),確保電錶顯示出正確的電壓讀數(例如110V左右)。這一步非常重要,可以確保電錶正常工作。
  4. 檢測火線:
    1. 方法一(火線對中性線): 小心將紅色探棒接觸一條可能的火線(剝開絕緣層),黑色探棒接觸一條已知的中性線(通常是白色線或插座上的長孔)。
    2. 方法二(火線對接地線): 將紅色探棒接觸一條可能的火線,黑色探棒接觸一條已知的接地線(通常是綠色線或插座上的圓孔)。
  5. 判斷讀數:
    • 如果電錶顯示約110V或220V的電壓讀數,那麼您紅色探棒接觸的線就是火線。
    • 如果電錶顯示接近0V的讀數,則該線不是火線。
  6. 重複測試: 對所有需要判斷的電線重複以上步驟,直到確定火線為止。

方法三:使用驗電螺絲起子 (Voltage Tester Screwdriver)

這是最簡單但相對安全性較低的判斷方法。

操作步驟:

  1. 準備: 確保驗電螺絲起子乾淨且燈泡(或LED)無損。
  2. 握持方式: 用一隻手握住驗電螺絲起子的絕緣手柄部分,並用另一隻手或手指(通常是拇指或食指)觸摸起子尾端的金屬帽。
  3. 接觸電線: 將驗電螺絲起子的金屬尖端小心地接觸您想測試的每一條電線的導體部分(通常需要先剝開絕緣層)。
  4. 觀察反應: 如果驗電螺絲起子內部的燈泡發光,則表示該電線是火線。
  5. 測試其他線路: 分別測試其他電線,中性線和接地線應不發光。

重要提醒: 驗電螺絲起子在潮濕環境或人體電阻過大時可能失靈,且其原理是讓微弱電流通過人體形成迴路,不建議頻繁使用或作為唯一的判斷工具。

常見應用情境

了解判斷火線的方法後,以下列出幾個居家常見的應用情境:

情境一:檢測插座 (Outlet)

在台灣,單相110V插座通常有兩個長方形孔和一個圓形或半圓形接地孔。

  1. 使用驗電筆或三用電錶,分別測試兩個長方形孔。
  2. 若為110V插座,通常其中一個孔為火線(與接地孔或中性孔有110V電壓),另一個孔為中性線(與接地孔幾乎無電壓)。
  3. 台灣標準為左孔接中性線,右孔接火線。但仍需實際檢測以防接錯。
  4. 接地孔(圓孔)通常應與火線間有110V,與中性線間無電壓。

情境二:檢測開關 (Switch)

牆壁開關通常只控制火線的通斷,不會直接連接中性線或接地線(除非是帶指示燈的特殊開關)。

  1. 斷電操作: 在檢測開關內部線路前,務必先切斷該迴路的電源。
  2. 拆開開關: 小心拆下開關面板。
  3. 恢復供電: 暫時恢復該迴路的供電(極度小心!)。
  4. 使用驗電筆: 分別用非接觸式驗電筆靠近連接到開關的兩條線。通常只有一條是從電源進入的火線。
  5. 操作開關: 打開和關閉開關,觀察驗電筆的反應。在開啟狀態下,兩條線都可能顯示帶電;在關閉狀態下,只有從電源進入的那條線會顯示帶電。
  6. 再次斷電: 判斷完成後,立即切斷電源,才能進行後續的更換或維修。

情境三:檢測燈具線路 (Lighting Fixture Wiring)

安裝或更換燈具時,判斷哪條是火線至關重要。

  1. 斷電操作: 務必切斷該燈具迴路的電源。
  2. 拆下燈具: 小心拆下舊燈具或露出線路。
  3. 恢復供電: 暫時恢復該迴路供電(極度小心!)。
  4. 使用驗電筆或三用電錶:
    • 驗電筆: 靠近每一條裸露的電線。發出警示的即為火線。
    • 三用電錶: 將一探棒接觸火線,另一探棒接觸中性線或接地線,觀察電壓讀數。
  5. 再次斷電: 判斷完成後,立即切斷電源,才能安全地連接新燈具。

安全至上:重要注意事項

儘管本文提供了詳細的判斷方法,但電氣工作存在固有風險。請務必牢記以下安全事項:

  • 始終先斷電: 任何電路維修或安裝的首要步驟,都是在總開關箱中斷開相關迴路的電源。
  • 驗證斷電: 在開始工作前,使用驗電工具確認所有相關線路確實已經斷電,沒有殘餘電壓。
  • 避免單手操作: 在可能帶電的環境下工作時,盡量保持單手操作,另一隻手插在口袋裡,避免電流流經心臟。
  • 使用絕緣工具: 使用手柄有絕緣保護的工具,並確保工具本身沒有破損。
  • 避免在潮濕環境工作: 水是導電體,潮濕的環境會大幅增加觸電的風險。
  • 專注於工作: 避免分心,確保您了解每個步驟的意義和潛在危險。
  • 標記清楚: 若需多日作業或多人協作,務必將已斷電的開關或線路標記清楚,避免誤送電。

遇到特殊情況或疑問怎麼辦?

如果您在判斷火線的過程中遇到任何疑問,或者不確定如何操作,請立即停止所有工作,並尋求專業電工的協助。電力安全不容兒戲,一時的疏忽可能造成嚴重的後果。專業電工擁有豐富的經驗和專業的工具,能夠安全、高效地解決您的電路問題。

常見問題 (FAQ)

如何判斷電線是否有電?

判斷電線是否有電,最安全可靠的方法是使用非接觸式驗電筆(NCVT)。將其尖端靠近電線,如果驗電筆發光並發出蜂鳴聲,則表示該電線帶電。您也可以使用三用電錶設定至交流電壓檔位進行測量,若顯示電壓讀數則表示帶電。

為何我的驗電筆沒反應?

驗電筆沒反應可能有幾個原因:1. 電池沒電或安裝錯誤。2. 驗電筆本身故障。3. 您測試的線路確實沒有帶電。4. 周圍電磁干擾過強導致讀數不準。建議先在已知帶電的插座上測試驗電筆,確認其功能正常後再進行檢測。

單憑電線顏色可以判斷火線嗎?

不可以。儘管台灣有通用的電線顏色規範(如紅色、黑色為火線),但這僅作為參考。實際施工中可能存在不符合標準的情況,或舊有線路顏色已褪變。因此,單憑顏色判斷是極度危險且不準確的,務必使用專業的驗電工具進行確認。

在潮濕的環境下可以進行電路檢測嗎?

絕對不可以。水是導電體,在潮濕的環境下進行電路檢測會大幅增加觸電的風險。即使是微量的濕氣也可能導致電流傳導,造成危險。請務必在乾燥且通風良好的環境下進行所有電氣作業。

如果不確定哪條是火線,我應該怎麼辦?

如果您在判斷火線時感到任何不確定、困惑或沒有足夠的工具和知識,最安全的做法是立即停止所有操作,並聯繫領有執照的專業電工。切勿在不確定情況下嘗試帶電操作,這會危及您的生命安全。
