如何消除諧波：深入解析電網諧波治理策略與實踐

你是不是也遇過這種狀況？工廠的馬達突然發熱，電腦控制系統老是當機，或是變壓器發出奇怪的嗡嗡聲，甚至連斷路器都莫名跳脫？唉呀，別擔心啦，你不是唯一一個！這些惱人的問題，很多時候都指向一個隱形的電網殺手——「諧波」。聽到這個詞，你可能覺得有點陌生，但它確實是現代電力系統裡一個越來越普遍、也越來越讓人頭痛的麻煩。

那麼，究竟該如何消除諧波，才能讓我們的電力系統恢復健康，設備運轉順暢呢？簡單來說，消除諧波主要透過幾個核心策略：**使用被動式諧波濾波器、導入主動式諧波濾波器、配置諧波隔離變壓器、加裝去諧電抗器，以及從源頭改善非線性負載的設計。** 當然，這不是隨便選一個就好，而是需要先進行精確的電力品質分析，才能對症下藥，找到最適合你現場狀況的解決方案。接下來，我會帶你一步步深入了解這些方法，並分享一些我的實務經驗，保證讓你茅塞頓開！

什麼是諧波？它為何如此惱人？

在我們電力系統中，理想的電流和電壓波形應該是完美的正弦波，頻率單一（台灣是60 Hz）。但隨著科技進步，越來越多「非線性負載」進入我們的生活和生產環境，例如電腦、LED燈具、變頻器、UPS、電弧爐、整流器等等。這些設備在工作時，並不像傳統電阻負載那樣，電流與電壓之間保持單純的線性關係。它們會從電網中抽取非正弦波形的電流，而這些非正弦波形，如果透過傅立葉級數分析，就會發現它是由基本頻率（60 Hz）以及其「整數倍」的頻率分量疊加而成的，這些整數倍的頻率分量，就是我們所說的「諧波」。

你可以這樣想像：本來電網的水流應該是平穩順暢的，但這些非線性負載就像是突然在水管裡裝上了抽水幫浦，抽出來的水流不僅有正常的水量，還夾雜著不規則的脈衝，這些脈衝就是諧波。一旦這些諧波電流流回電網，就會在線路阻抗上產生諧波電壓，進而污染整個供電系統，導致一系列嚴重的問題：

• 設備過熱與損壞： 諧波電流會增加變壓器、馬達、電纜等設備的銅損和鐵損，導致其異常發熱，加速絕緣老化，縮短設備壽命，甚至直接燒毀。
• 斷路器誤跳脫： 諧波會使電流波形畸變，可能導致保護設備誤判，引起不必要的跳脫，造成生產中斷。
• 電容器與變壓器諧振： 電網中的電容器（用於功率因數校正）與系統電感（變壓器、電纜）在特定諧波頻率下可能產生諧振，導致巨大的諧波電流和電壓，嚴重威脅設備安全。這可是非常危險的！
• 電力損耗增加： 諧波的存在會降低系統的有效功率，增加無效功率，進而導致輸電線路損耗增大，電費支出也跟著變多。
• 通訊干擾： 諧波會對附近的通訊設備產生電磁干擾，影響訊號傳輸品質。
• 測量儀器失準： 諧波會影響電力參數的準確測量，讓你看不到真正的電力品質狀況。

總之，諧波就像電力系統中的「雜訊」和「毒藥」，不加以治理，輕則影響設備效率，重則可能導致生產停擺，甚至引發安全事故。因此，對諧波問題，我們絕對不能掉以輕心！

第一步：診斷問題根源 – 諧波分析

俗話說「知己知彼，百戰百勝」，要消除諧波，可不能盲目亂搞。第一步也是最關鍵的一步，就是要搞清楚你現場的諧波問題到底出在哪裡，是電流諧波還是電壓諧波？是哪些次數的諧波含量特別高？這些諧波的來源是什麼？這一切都需要透過專業的「諧波分析」來解答。

電力品質分析儀就是我們的「X光機」和「聽診器」。它能長時間監測現場的電壓和電流波形，並利用內建的傅立葉分析功能，將這些複雜的波形分解成各個頻率的諧波分量，繪製出諧波頻譜圖。透過這些數據，我們就能得到一些關鍵的指標：

• 總諧波失真率 (Total Harmonic Distortion, THD)： 包括電壓總諧波失真率（THD(V)）和電流總諧波失真率（THD(I)）。這個數值越高，代表波形畸變越嚴重。IEEE 519-2014等國際標準會對不同電壓等級的系統規定THD的限制，這可是很重要的參考依據。
• 各次諧波含量： 除了總體指標，我們更要關注個別次數的諧波含量，比如5次、7次、11次諧波等等，因為不同類型的非線性負載會產生特定的諧波次數。例如，三相六脈衝整流器主要產生5次、7次、11次、13次等奇數次諧波。精確知道這些，才能選擇對應的濾波器。
• 電流波形與電壓波形： 直觀地觀察波形圖，可以輔助判斷問題的性質。

我的經驗告訴我，千萬別省了這一步！很多時候，客戶只知道有問題，卻不清楚問題的根源。如果沒有經過詳細的諧波分析，就直接安裝設備，輕則效果不彰，重則可能因為誤判而加劇問題，甚至引發諧振，那就更得不償失了。所以，找一個有經驗的工程師或團隊，使用專業的電力品質分析儀，進行至少一週，甚至一個月以上的監測，才能拿到最真實、最全面的數據，為後續的治理方案提供可靠的依據。

核心策略：如何有效消除諧波？

有了診斷結果，接下來就是對症下藥。目前市場上主流的諧波治理技術主要有以下幾種，它們各有千秋，適用於不同的場景。

1. 被動式諧波濾波器 (Passive Harmonic Filters)

被動式濾波器是最傳統、也是應用最廣泛的諧波治理方式之一。它的原理很簡單，就是利用電感 (L) 和電容 (C) 組合形成一個或多個「諧振電路」，這個電路會被設計成在特定的諧波頻率下呈現低阻抗（像短路一樣），從而為諧波電流提供一條阻抗最小的路徑，將諧波電流吸引過來，使其不會流入電網。同時，它還能改善系統的功率因數，可謂一舉兩得。

被動式濾波器主要有幾種常見的類型：

• 單調諧濾波器 (Single Tuned Filter)： 最常用的一種，針對單一某次諧波（如5次或7次）設計。透過精確計算電感電容值，使其在該諧波頻率下發生諧振，將該次諧波濾除。
• 雙調諧濾波器 (Double Tuned Filter)： 能夠同時濾除兩種諧波次數，或者在特定頻率範圍內提供較寬的濾波效果，相對更複雜。
• 高通濾波器 (High Pass Filter)： 通常用於濾除較高次數的諧波，它在特定頻率以上呈現低阻抗，讓高次諧波流過。

優點：

• 成本相對較低： 相較於主動濾波器，被動濾波器的初期投資通常較少。
• 結構簡單，維護容易： 主要由電感、電容組成，運行穩定可靠。
• 同時改善功率因數： 由於含有電容器，安裝後通常也能有效提升功率因數。

缺點：

• 濾波頻率固定： 只能針對設計好的特定諧波次數進行濾波，當現場諧波成分或負載變化較大時，效果會打折扣。
• 存在諧振風險： 如果系統電抗發生變化，或者有多組被動濾波器，可能會與電網阻抗在其他頻率產生諧振，這會導致災難性的後果，讓諧波問題雪上加霜。
• 體積較大，佔用空間： 尤其是在高壓或大容量應用中，體積會相當龐大。
• 損耗較大： 自身電感電容也會產生一定損耗。

適用場景： 被動濾波器比較適合於諧波源比較單一、諧波次數固定、負載變化不大，且對成本敏感的應用場所，例如特定的變頻器負載、電弧爐等。

2. 主動式諧波濾波器 (Active Harmonic Filters, AHF)

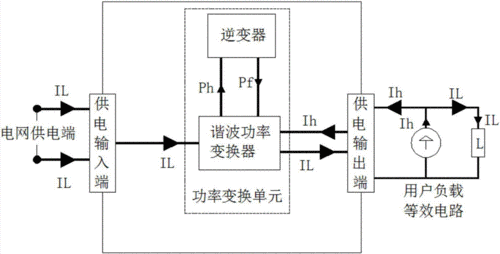

主動式濾波器可以說是諧波治理領域的「黑科技」，它利用電力電子技術，智慧地消除諧波。其核心原理是：透過高速採樣和運算，實時檢測電網中的諧波電流，然後產生一個大小相等、相位相反的補償諧波電流注入到電網中，從而與原有的諧波電流相互抵消，就像「以毒攻毒」一樣，最終使電網側的電流波形恢復為接近完美正弦波。

主動濾波器通常分為並聯型和串聯型，目前市場上最常用的是並聯型AHF，直接並聯在需要治理的負載或母線上。

優點：

• 動態響應，濾波效果佳： 能實時監測並補償不同頻率、不同幅值的諧波，無論諧波成分多麼複雜，都能有效濾除，尤其對於負載變化頻繁的場所，效果顯著。
• 不會產生諧振： 由於其主動注入電流的特性，不會像被動濾波器那樣與電網產生諧振，安全性更高。
• 多功能： 除了濾波，許多AHF還能同時實現動態功率因數校正、抑制三相不平衡等功能，可以說是電力品質的「多面手」。
• 體積相對較小： 相較於同等濾波效果的被動濾波器，AHF通常更緊湊。

缺點：

• 成本較高： 技術複雜，導致初期投資顯著高於被動濾波器。
• 自身損耗較大： 內部電力電子元件在工作時也會產生一定損耗。
• 容量限制： 單機容量有限，對於超大容量的諧波治理可能需要多台並聯。

適用場景： 主動濾波器非常適合於諧波源複雜、諧波次數多變、負載波動大、對電力品質要求極高的場所，例如資料中心、醫院、半導體工廠、精密製造業、港口機械等。雖然成本較高，但從長遠的運行穩定性、設備保護和生產效率來看，其綜合效益往往更高。

3. 諧波隔離變壓器 (Harmonic Isolation Transformers)

諧波隔離變壓器，又稱移相變壓器，它並不是直接濾除諧波，而是透過特殊設計的多繞組結構，利用相位相抵消的原理，來降低諧波對電網的影響。最常見的應用是在六脈衝整流器後，加上一個移相變壓器（如Delta-Star-Delta或Delta-Star-Star），透過繞組連接方式的改變，使兩組六脈衝整流器產生的諧波電流在相位上發生偏移，部分諧波電流（如5次和7次）因相位差而相互抵消，從而減少了注入電網的總諧波電流。例如，將兩組六脈衝整流器串聯或並聯，透過移相變壓器可形成十二脈衝整流器，大幅降低5次、7次等低次諧波。

優點：

• 結構相對簡單，可靠性高： 相較於濾波器，其運行更穩定，維護成本低。
• 隔離作用： 變壓器本身具有隔離作用，可以有效抑制電壓暫降、突波等干擾從電網傳導至負載，或從負載側反饋至電網。

缺點：

• 只能處理特定次數諧波： 主要針對低次諧波（如5次、7次）的抵消，對高次諧波或其他非典型諧波效果不佳。
• 無法完全消除諧波： 只是降低，而非完全消除。
• 體積和成本： 相對普通變壓器，其設計更複雜，體積和成本也會增加。

適用場景： 廣泛應用於大型整流設備，如電解、電鍍、DC馬達驅動、大型UPS系統等，作為從源頭減少諧波產生的一種有效方式。

4. 去諧電抗器 (Detuned Reactors / De-tuning Filters)

去諧電抗器通常與功率因數校正電容器組串聯使用。你可能會問，這跟消除諧波有什麼關係？其實關係可大了！在含有大量諧波源的電力系統中，如果直接安裝電容器來改善功率因數，電容器的容抗與系統的感抗（來自變壓器和電纜）可能會在某個諧波頻率下形成並聯諧振，導致巨大的諧波電流和電壓，這比單純的諧波還要可怕，可能會瞬間燒毀電容器，甚至造成其他設備的損壞。我的確遇過好幾個案子，就是因為沒考慮到這點，結果電容器一上線沒多久就炸了！

去諧電抗器的作用就是在電容器組的前端串聯一個電感，使電容器組與電抗器形成一個串聯諧振頻率，這個頻率被設計成略低於主要的諧波頻率（例如，常見的去諧率為7%，將諧振頻率避開5次諧波）。這樣一來，電容器組在電網中的整體阻抗就變成感性，從而避免了與電網產生諧振，同時仍能維持其改善功率因數的功能。此外，它也能對諧振頻率附近的諧波起到一定的抑制作用。

優點：

• 有效預防諧振： 這是其最主要也最重要的功能，確保功率因數校正設備的安全運行。
• 部分抑制諧波： 對於與去諧頻率接近的諧波有一定的衰減作用。
• 成本適中： 相較於主動濾波器，成本更低。

缺點：

• 無法主動濾波： 它不是用來主動消除諧波的，只是預防諧振和提供少量抑制。
• 體積較大： 電抗器本身體積不小。

適用場景： 幾乎所有安裝功率因數校正電容器組且系統中存在或潛在存在諧波的工業和商業場所，特別是那些有大量變頻器、UPS或整流設備的廠區，都強烈建議加裝去諧電抗器，這是保護功率因數補償設備的「保險絲」。

5. 改善負載端設計 (Improving Load End Design)

其實，最根本的諧波治理方式，是從「源頭」減少諧波的產生。這需要在系統設計和設備選型階段就加以考量。

• 選用低諧波設備： 優先選用具有內建諧波抑制功能的設備。例如，與傳統的六脈衝變頻器相比，十二脈衝或十八脈衝的變頻器，或者採用IGBT整流技術的低諧波變頻器，能顯著降低自身產生的諧波。
• 分散式負載佈局： 在設計初期，合理規劃非線性負載的分佈，避免將所有諧波源集中在同一條饋線上，適當的分散有助於降低單點的諧波累積。
• 直流環路： 對於某些大型整流應用，可以考慮使用直流環路來減少對交流側的諧波影響。

這種從源頭解決問題的思路，雖然初期設計成本可能會略高，但從長遠來看，能最大程度地減少後續諧波治理的複雜度和成本，是最高效、最經濟的解決方案。

實務操作：選擇合適的諧波治理方案

面對多樣的諧波治理技術，到底該怎麼選呢？我的經驗是，沒有所謂「一勞永逸」或「放之四海而皆準」的方案，關鍵在於「綜合考量」和「對症下藥」。以下是我建議的評估步驟：

1. 詳細的電力品質量測與分析： 如前面所說，這是基礎中的基礎。準確的數據是制定方案的唯一依據。我們要知道諧波是電流型還是電壓型為主？主要次數是哪些？THD值是否超標？負載特性（穩定還是波動大）？是否有諧振風險？
2. 理解諧波源頭與特性： 找出主要的諧波產生設備，例如是大量的電腦、LED燈，還是大型變頻器、電弧爐？不同的諧波源會產生不同的諧波特徵，這有助於選擇針對性的濾波器。
3. 評估經濟效益與技術可行性： 預算當然是重要的考量因素。被動濾波器成本較低，但適用範圍有限；主動濾波器效果好，但投入較大。有時候，可以考慮兩者結合，例如使用被動濾波器處理主要的低次諧波，再輔以小型主動濾波器處理剩餘的雜散諧波，達到最佳的性價比。同時，也要考慮安裝空間、維護便利性等。
4. 綜合考量系統現況與未來擴展： 如果你的系統未來還會增加新的非線性負載，或者有擴產計劃，那麼可能需要選擇更具彈性和擴展性的方案，比如主動濾波器。如果只是短暫解決局部問題，則可以選擇更經濟的方案。

我個人認為，現代工業環境下，電力系統的複雜度越來越高，單純依賴一種方法很難徹底解決問題。很多時候，最佳的解決方案都是「綜合治理」。比如說，先從負載端優化，選用低諧波設備，這是最好的源頭治理；然後對於現有設備產生的諧波，評估是否需要加裝去諧電抗器保護功率因數電容；最後再根據諧波的嚴重程度和特性，選擇被動或主動濾波器來進行精準濾波。這種多管齊下的策略，往往能達到事半功倍的效果，確保電力品質長期穩定。別忘了，定期對電力系統進行健康檢查，也是非常重要的！

常見相關問題與解答

諧波對設備有哪些具體損害？

諧波對設備的損害是多方面的，而且往往是漸進式的，不易察覺，直到問題爆發才後悔莫及。最常見的包括：

• 變壓器： 諧波電流會增加變壓器繞組的渦流損耗和磁滯損耗，導致繞組和鐵芯異常發熱，絕緣材料加速老化。長此以往，變壓器壽命將大幅縮短，甚至可能因過熱而燒毀。特別是三次諧波，在三相四線制系統中會疊加在中性線上，導致中性線電流過大，這對變壓器和中性線電纜都是巨大的考驗。
• 馬達： 諧波電壓和電流會在馬達內產生額外的磁場，這些磁場與轉子相互作用，產生諧波轉矩，導致馬達振動、噪音增大，效率降低，出力不足。同時，諧波電流也會使馬達繞組發熱，加速絕緣損壞，縮短使用壽命。
• 電容器： 前面提過，電容器在諧波環境下極易與系統電感產生諧振，導致過電流和過電壓，輕則頻繁熔斷保險絲，重則導致電容器爆炸。
• 電纜： 諧波電流會使電纜的集膚效應和鄰近效應加劇，導致電纜等效電阻增大，發熱量增加，載流能力下降，可能造成電纜過熱甚至損壞。
• 電子設備與儀器： 敏感的電子設備（如電腦、PLC、精密儀器）對電壓畸變非常敏感。諧波會導致它們運行不穩定，數據丟失，控制系統誤動作，甚至直接損壞其敏感元件。保護性設備（如斷路器）也可能因諧波引起的波形畸變而誤判電流大小，導致不必要的跳脫。

功率因數與諧波的關係是什麼？

這是一個非常常見且重要的問題。很多人會把「功率因數低」和「諧波高」混為一談，但其實兩者既有聯繫又有區別。

傳統上，功率因數（PF）指的是「位移功率因數」，即電壓和電流之間相角差的餘弦值（cosφ），它反映了無效功率的大小，主要由感性或容性負載引起。當功率因數低時，通常是線路上感性負載（如馬達）太多，需要加裝電容器來補償。

然而，當系統中存在諧波時，情況就複雜了。這時候我們需要引入「總功率因數」（True Power Factor, TPF）的概念。總功率因數不僅考慮了基波的相角位移，還考慮了諧波電流引起的波形畸變。簡單來說，總功率因數 = 位移功率因數 × 畸變因數。即使基波的相角位移為零（cosφ=1），如果諧波含量很高，畸變因數也會很低，導致總功率因數仍然很差。這意味著，即使你加裝了再多的電容器，如果諧波問題不解決，總功率因數可能還是達不到理想狀態，而且還有引起諧振的風險。

所以，兩者的關係是：諧波會導致總功率因數下降，而且這種下降是無法透過傳統電容器單純補償無效功率來完全解決的。要真正提升電力品質和總功率因數，必須同時解決位移功率因數和諧波引起的畸變因數問題。這也解釋了為什麼在有諧波的環境中，加裝去諧電抗器保護電容器，或者直接使用主動濾波器（它既能濾波也能補償無功）會是更好的選擇。

為什麼有些地方沒裝濾波器也能運作？

這是一個非常好的問題，也是許多業主會有的疑問。主要原因有幾個：

• 諧波濃度不高： 有些場所，雖然存在非線性負載，但這些負載的數量不多，或者總體容量不大，導致產生的諧波電流在整個供電系統中的佔比不高，還沒有達到引起明顯問題的程度。這就像空氣污染，輕微污染時可能感覺不到，但長期累積或達到一定濃度就會有問題。
• 系統容量大，阻抗低： 大型電力系統或供電變壓器容量足夠大時，其自身阻抗相對較低。諧波電流在較低阻抗的系統中流動時，引起的諧波電壓畸變相對較小，設備承受的壓力也相對小一些。這就像把一滴墨水滴到一杯水裡和一桶水裡，後者被稀釋得更厲害。
• 負載種類： 如果大部分負載都是線性負載（如電阻爐、傳統照明），非線性負載很少，那麼諧波問題自然就不突出。
• 問題尚未顯現： 有些諧波問題是潛在的，短期內可能沒有立即的設備損壞或故障，但長期來看，會加速設備老化，縮短其壽命，增加運行成本。這就像一個人長期處於亞健康狀態，可能沒有大病，但身體機能卻在緩慢退化。這類隱性損害往往被忽視。

所以，即使目前看起來「沒問題」，也並不代表諧波不存在，或者將來不會成為問題。特別是在電力系統日益複雜，非線性負載越來越多的今天，對諧波問題保持警惕，定期進行電力品質監測，是非常有必要的「防範未然」措施。

主動濾波器和被動濾波器該怎麼選？

這兩者各有優劣，選擇時需要綜合考量多個因素：

• 諧波成分與負載特性：
  • 被動濾波器： 適合於諧波成分相對固定、單一，且負載變化不大的場合。例如，工廠中只有少數幾台大型、固定轉速的變頻馬達，且產生的諧波次數明確。它的「濾波點」是固定死的。
  • 主動濾波器： 適用於諧波成分複雜多變、負載頻繁波動（如生產線啟停、電焊機、電弧爐）的場所。它能實時動態追蹤並濾除所有次數的諧波，就像一個「自動調整」的濾波器。
• 成本預算：
  • 被動濾波器： 初期投資成本通常較低，對於預算有限的項目可能更具吸引力。
  • 主動濾波器： 初期投資成本較高，但長期來看，其優異的濾波效果、多功能性（如兼顧功率因數改善和不平衡治理）以及避免諧振風險所帶來的隱性效益，可能會使其綜合成本更低。
• 系統諧振風險：
  • 被動濾波器： 在安裝前需要仔細進行諧振分析，並採取去諧措施，否則存在與電網或現有電容器組產生諧振的風險。
  • 主動濾波器： 不會產生諧振問題，這是一個非常重要的優勢，特別是對於那些系統結構複雜、難以精確計算諧振點的場所。
• 附加功能需求：
  • 主動濾波器： 許多主動濾波器同時具備功率因數校正、三相不平衡治理等功能，可以一機多用，對於需要全面改善電力品質的場合非常有吸引力。
  • 被動濾波器： 通常只能兼顧功率因數校正，無法解決不平衡等問題。

我的建議是：如果你的諧波問題比較「單純」，且預算有限，被動濾波器或許是個不錯的起點。但如果你的現場環境複雜，負載多變，對電力品質要求高，或者之前已經嘗試過其他方法效果不彰，那麼投資主動濾波器絕對是明智之舉。很多時候，你也可以考慮「混搭」方案，利用被動濾波器處理大部分固定諧波，再用主動濾波器補足動態濾波和改善其他電力品質問題。

安裝諧波治理設備後，還需要注意什麼？

安裝諧波治理設備並不是一勞永逸，後續的維護和監測同樣重要：

• 定期監測與數據分析： 安裝後，務必再次使用電力品質分析儀進行長期監測，確認諧波消除效果是否達到預期目標，例如THD值是否降到標準範圍內。同時也要觀察設備運行是否穩定，有無異常發熱或噪音。
• 設備維護： 無論是被動還是主動濾波器，都需要定期的清潔、檢查連接點是否鬆動、風扇是否正常運轉（主動濾波器），並檢查電容器是否膨脹、電抗器線圈有無變色等異常情況。被動濾波器的電容器壽命相對有限，可能需要定期更換。
• 負載變化監測： 如果你的生產線或設備配置發生了較大變化（例如增加了新的變頻器、UPS等），應再次評估系統的諧波狀況。因為負載變化可能導致諧波特性改變，原有的治理方案可能不再完全適用。
• 技術文件歸檔： 保留所有設備的技術手冊、線路圖、安裝記錄和測試報告，這些資料在日後維護或故障排除時會非常有用。

總之，消除諧波是一項系統工程，從前期的診斷、方案的選擇、設備的安裝到後期的運行維護，每一步都不能馬虎。只有這樣，我們才能真正確保電力系統的健康運行，為企業的持續發展提供穩定可靠的動力。希望這篇文章能幫助你更好地理解和解決諧波問題，讓你的電力系統不再為「波」所困！
