如何使用伏特計：從入門到進階的完整指南

您是否曾經好奇家中電器是如何運作的，或是想自己動手檢查電路是否正常？這時候，一個小小的工具——伏特計（Voltage Meter），就能派上大用場了！當您在維修電器、DIY電子專案，或是單純想了解電壓狀況時，都會需要知道「如何使用伏特計」。別擔心，這篇文章將帶您一步步深入了解伏特計的原理、操作方法，以及各種應用場景，讓您也能成為一位電學小達人！

什麼是伏特計？

簡單來說，伏特計是一種用來量測電路中兩點之間「電位差」的儀器，這個電位差的單位就是「伏特」（Volt，V）。想像一下，電壓就像是水管裡水的壓力，壓力越大，水流越強勁。電壓也是如此，它驅動著電荷在電路中流動，進而產生電流。伏特計就像一個壓力錶，告訴我們這個「電的壓力」有多大。

現代的伏特計大多是數位式的（Digital Multimeter，DMM），也就是我們常說的「三用電表」，因為它們除了能測量電壓，通常還能測量電流、電阻，甚至導通性等等，非常方便！不過，在本篇文章中，我們會聚焦在「如何使用伏特計」測量電壓的部分。

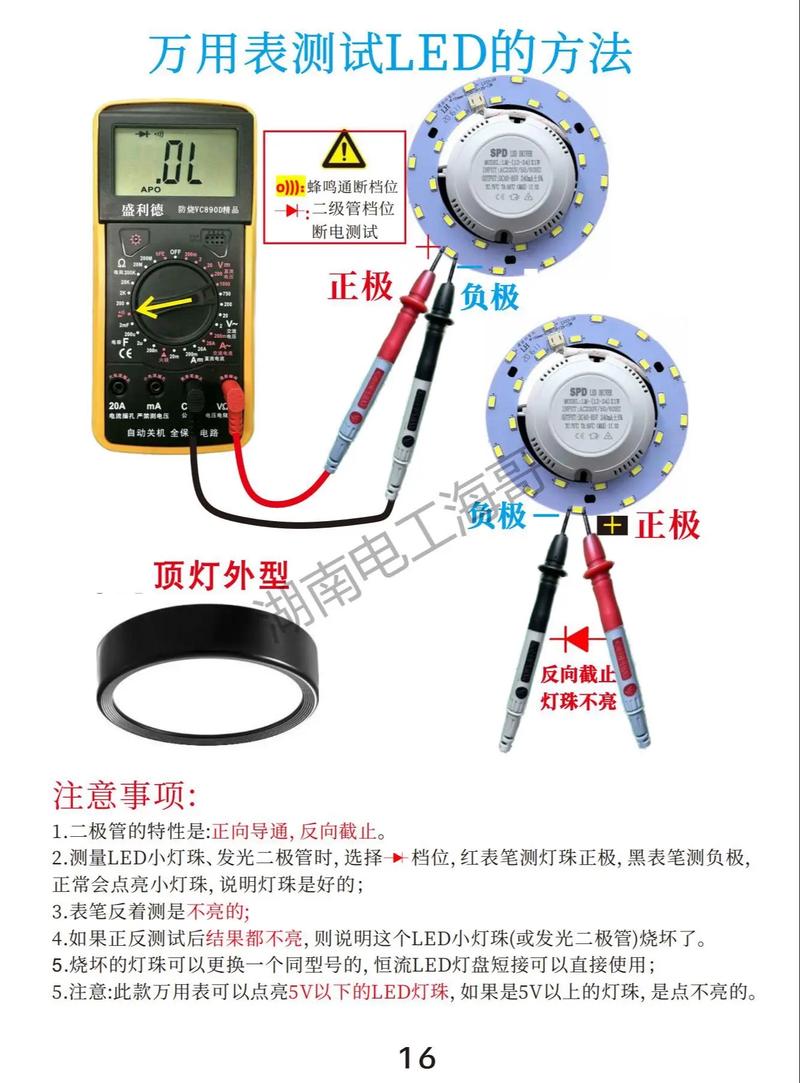

了解您的伏特計：按鈕、旋鈕與插孔

在開始實際操作之前，讓我們先認識一下伏特計的幾個重要組成部分：

  • 顯示螢幕 (Display Screen)：這是顯示測量結果的地方，通常是LCD或LED螢幕。
  • 功能旋鈕 (Function Dial)：這是伏特計最核心的部分，上面會標示各種測量功能，例如DCV（直流電壓）、ACV（交流電壓）、Ω（電阻）、A（電流）等。我們要找的通常是標示有 “V” 的選項。
  • 量程選擇 (Range Selection)：有些伏特計是「自動量程」，也就是它會自動偵測並選擇最適合的測量範圍；有些則是「手動量程」，您需要根據預估的電壓大小自行選擇範圍。
  • 測試棒插孔 (Probe Jacks)：通常有三個插孔，最常見的是：
    • COM (Common)：這是公共端，通常接負極。
    • VΩmA：這個孔通常同時用於測量電壓、電阻和較小的電流。
    • 10A (或 A)：這個孔用於測量較大的電流。

    當我們測量電壓時，通常會將黑色測試棒接到COM孔，紅色測試棒接到VΩmA孔。

  • 測試棒 (Test Probes)：這就是您用來接觸電路上的測試點的「尖嘴」。

測量電壓前的準備工作

在實際動手之前，有幾個重要的步驟絕對不能省略，這關乎到您的安全以及測量結果的準確性！

  1. 檢查伏特計本身：
    • 首先，請確認您的伏特計是完整的，測試棒沒有破損，連接線也牢固。
    • 檢查電池是否充足，電量不足的伏特計可能會給出不準確的讀數。
  2. 確定您要測量的電壓類型：
    • 直流電壓 (DCV)：例如電池（AA、AAA、9V電池等）、汽車電瓶、手機充電器輸出的電壓，通常符號是 “DCV” 或帶有直線和虛線的符號 ($\overline{\quad \quad}$)。
    • 交流電壓 (ACV)：例如家用插座的電壓（台灣是110V或220V），通常符號是 “ACV” 或一個波浪線符號 (~) 。

    選錯測量類型，可能會導致讀數錯誤，甚至損壞儀器或電路！

  3. 選擇正確的量程：
    • 手動量程：如果您知道大概的電壓值（例如測量電池，知道大概是1.5V），就選擇一個比這個值稍大的量程。例如，測量1.5V電池，就選擇2V或20V的檔位。如果測量家用插座（110V），就選擇200V或更高檔位。如果測量結果顯示「1」，表示您選擇的量程太低了，需要調高。
    • 自動量程：這個就比較省事，直接選擇DCV或ACV檔位即可。
  4. 正確連接測試棒：
    • 黑色測試棒永遠接到 **COM** 插孔。
    • 紅色測試棒接到 **VΩmA** 插孔（用於測量電壓）。

如何使用伏特計測量直流電壓 (DCV)

測量直流電壓是伏特計最常見的用途之一，尤其是在檢查電池和低壓直流電路時。以下是具體步驟：

  1. 設定伏特計：將功能旋鈕轉到 **DCV** 檔位。如果您使用的是手動量程的伏特計，請根據您預計的電壓值選擇一個合適的量程。例如，如果您要測量一顆AAA電池，您知道它大概是1.5V，那麼就選擇2V或20V的量程。
  2. 連接測試棒：確認黑色測試棒已連接到 **COM** 插孔，紅色測試棒已連接到 **VΩmA** 插孔。
  3. 進行測量：
    • 接觸電路：將黑色測試棒的尖端接觸電路中您想測量的點的「負極」或「接地」端（通常是較小的電池端子、電路板上的GND標記等）。
    • 將紅色測試棒的尖端接觸電路中您想測量的點的「正極」或「電源」端。
  4. 讀取結果：觀察顯示螢幕上的數字。
    • 如果顯示為正數（例如 1.52V），表示您的連接是正確的，電壓值就是這個數字。
    • 如果顯示為負數（例如 -1.52V），這表示您的紅色和黑色測試棒接反了，但電壓值的大小是正確的。這在測量直流電壓時是很常見的情況，不用擔心，只需知道電壓值的大小即可。
    • 如果顯示「1」或「OL」（Over Limit），表示您選擇的量程太低了，需要將功能旋鈕調到更高的DCV量程檔位再測一次。

我的經驗分享：

在我剛開始接觸電子學時，常常會忘記量程的問題。有一次，我拿著伏特計要去測量汽車電瓶（大概12V），結果我卻選了一個2V的檔位。當我把測試棒接上去，螢幕上就一直顯示「1」，我當時還以為伏特計壞了！後來才想起，原來是量程太低了。後來我總是會先選擇一個較高的量程，如果讀數很小，再慢慢調低，這樣更能確保準確性，也避免了儀器損壞的風險。

如何使用伏特計測量交流電壓 (ACV)

測量交流電壓，例如您家裡的牆壁插座，需要特別小心，因為家用交流電的電壓較高，存在一定的危險性。請務必嚴格遵守操作步驟。

  1. 設定伏特計：將功能旋鈕轉到 **ACV** 檔位。對於家用插座，通常選擇200V或更高檔位（如果您的伏特計有200V檔位的話）。
  2. 連接測試棒：確保黑色測試棒接到 **COM** 插孔，紅色測試棒接到 **VΩmA** 插孔。
  3. 進行測量：
    • 接觸插座：小心地將黑色測試棒的尖端插入插座的一個孔（通常是較小的那個孔）。
    • 將紅色測試棒的尖端插入插座的另一個孔（通常是較大的那個孔，或圓形接地孔的旁邊的孔）。

    請務必小心，不要讓兩個測試棒的尖端同時接觸到身體，或是不小心觸碰到金屬物體。

  4. 讀取結果：觀察顯示螢幕上的數字。這就是該插座輸出的交流電壓值。

重要的安全提醒：

在家用交流電的測量上，安全永遠是第一位的。如果您對操作沒有信心，或是對電學知識不熟悉，請千萬不要自行嘗試。尋求專業人士的協助是明智的選擇。

伏特計的應用場景

了解了基本的操作方法後，讓我們來看看伏特計能在哪些地方派上用場吧！

1. 電池健康度檢查

最簡單也最常用的就是檢查各種電池的電壓。一顆全新的AA電池額定電壓是1.5V，但如果測量出來只有1.2V，可能就代表它快沒電了。用伏特計可以快速判斷電池是否還能繼續使用。

2. 電器維修與故障排除

當電器出現問題時，伏特計是您診斷的好幫手。例如，

  • 檢查電源供應器是否有輸出正常的電壓。
  • 確認電路板上的元件是否接收到預期的電壓。
  • 判斷開關或保險絲是否損壞（雖然這通常與電阻或導通性測試有關，但電壓的變化也是線索）。

3. DIY電子專案

無論您是在製作機器人、編曲器，還是在玩 Arduino 或 Raspberry Pi，伏特計都是必不可少的工具。它可以幫助您：

  • 確認電源模組輸出的電壓是否正確。
  • 監測微控制器（MCU）的供電電壓是否穩定。
  • 在連接不同的模組之間，驗證訊號線的電壓水平。

4. 汽車電系檢查

汽車的電瓶、發電機、點火系統等都涉及到電壓。用伏特計可以檢查：

  • 汽車電瓶的靜態電壓（關閉引擎時）。
  • 引擎運轉時，發電機的充電電壓是否正常。
  • 確認車內各電器（如車燈、音響）的供電電壓。

使用伏特計的進階技巧與注意事項

除了基本的操作，還有一些進階的技巧和注意事項，能讓您更安全、更有效地使用伏特計：

  • 串聯與並聯的區別：
    • 測量電壓時，伏特計必須「並聯」在電路中。這意味著您需要將伏特計的兩個測試棒分別接到您想測量電壓的兩點上，就像把伏特計「夾」在電路的兩端一樣。
    • 千萬不要將伏特計「串聯」在電路中測量電壓！也就是說，不要將伏特計接在電路的「中間」，斷開電路後再把伏特計接上去。這樣做不僅測量不到正確的電壓，還可能因為伏特計本身極高的內阻，導致電路無法正常工作，甚至損壞伏特計。
  • 高阻抗與低阻抗的考量：

一般數位伏特計的輸入阻抗非常高（通常在1MΩ以上），這意味著它在測量電壓時，幾乎不從被測電路中「抽」走電流。因此，在大多數情況下，它對被測電路的影響非常小，可以得到準確的測量結果。然而，在測量一些高阻抗電路（例如一些敏感的感測器訊號）時，即使是數位伏特計的微小影響也可能導致讀數偏差，這時可能需要使用更高階、輸入阻抗更高的儀器。

我的觀察：

我曾經在調試一個精密儀器時，發現儀器的輸出訊號有異常的波動。我用普通的數位伏特計去測量，讀數看起來還算穩定，但總覺得有些不對勁。後來換了一個輸入阻抗更高的示波器去觀察，才發現那個訊號其實是非常不穩定的，我的伏特計只是因為阻抗太高，而「掩蓋」了真實的訊號波動。這讓我深刻體會到，選擇合適的測量工具與技巧是多麼重要。

  • 保持測試棒的穩定接觸：確保測試棒的尖端與測試點有良好的接觸，避免因接觸不良而讀數不穩定或錯誤。
  • 留意環境因素：在高溫、潮濕或有強磁場的環境下，伏特計的讀數可能會受到影響。
  • 定期校驗：如果您的伏特計用於非常精密的測量，建議定期送往專業機構進行校驗，以確保其準確性。

常見問題解答 (FAQ)

在實際操作伏特計的過程中，您可能會遇到一些常見的問題。以下是一些專業的解答：

Q1：為什麼我用伏特計測量電池，有時候顯示的正負號會跑掉？

A1：這是因為您將紅色和黑色測試棒的極性接反了。對於直流電壓，伏特計測量的是兩點之間的電位差。如果紅色測試棒接到了電位較低（負極）的地方，而黑色測試棒接到了電位較高（正極）的地方，那麼顯示出來的電壓值就會是負數。這表示電壓的大小是正確的，只是極性相反。一般的數位伏特計，看到負號出現時，只要知道電壓的大小即可，不用過度擔心。

Q2：我的伏特計顯示「OL」或「1」，這是什麼意思？

A2：「OL」通常是「Over Limit」的縮寫，意思是「超出範圍」；「1」在某些數位伏特計上，也代表超出顯示範圍。這表示您設定的測量檔位（量程）太低了，無法顯示實際的電壓值。您需要將功能旋鈕調到更高的DCV或ACV檔位，然後再重新測量。例如，您測量1.5V的電池，卻選了2V的檔位，它就顯示1.5V。但如果您測量12V的電瓶，卻選了2V的檔位，它就顯示「OL」或「1」，因為12V已經超出2V的範圍了。這時候您需要將檔位調到20V或更高。

Q3：我可以用伏特計測量家用插座的零火線之間的電壓嗎？

A3：是的，這是伏特計最常見的交流電壓測量應用之一。請務必將功能旋鈕設定在ACV檔位，並選擇一個足夠高的量程（例如200V或更高）。將黑色測試棒插入插座的一個孔，紅色測試棒插入另一個孔。您應該會讀取到約110V（台灣標準）或220V（某些地區或特定線路）的電壓值。但請務必注意安全，確保操作正確，避免觸電。

Q4：如果我想測量一個正在運作的電路板上的某個點的電壓，我應該注意什麼？

A4：當您測量一個正在運作的電路時，有幾個關鍵點需要注意：

  • 確認電壓類型：是直流還是交流？
  • 選擇正確的量程：最好先選擇一個較高的量程，然後逐步調低，以確保讀數準確且儀器安全。
  • 保持並聯連接：將伏特計的兩個測試棒分別接觸到您想測量的電路的兩點，形成一個並聯的測量迴路。
  • 避免短路：小心操作，確保紅色和黑色測試棒的尖端不會同時接觸到電路板上的不同導電部分，以免造成短路，損壞電路或儀器。
  • 穩定的接觸：確保測試棒與焊點或導電軌的接觸穩定，避免因接觸不良導致讀數跳動。

我的個人建議：

在測量帶電的電路時，我個人習慣會先觀察一下電路板的佈局，預判一下電壓可能出現的位置和大致大小。如果對電路不熟悉，我會先在斷電的情況下，用萬用表的電阻檔位大致了解一下電路結構，再通電進行電壓測量。這樣能大大降低操作失誤的風險。

Q5：我的伏特計有非常多個檔位（例如200mV, 2V, 20V, 200V），我該如何選擇？

A5：這些檔位就是「量程」。選擇哪個檔位取決於您預計測量到的電壓值。它的原則是：

  • 選擇一個比預期電壓值「稍大」的檔位。

例如：

  • 如果您要測量1.5V的電池，可以選擇2V的檔位。
  • 如果您要測量9V的電池，可以選擇20V的檔位。
  • 如果您要測量家裡的110V插座，可以選擇200V的檔位。

如果您不確定預期的電壓值，可以先從最高的檔位開始測量，然後再根據讀數逐步調低量程，這樣可以獲得最精確的讀數。如果讀數顯示「OL」或「1」，就表示您選擇的檔位太低了，必須調高。

總而言之，學習「如何使用伏特計」不僅是掌握一個工具的使用方法，更是打開了探索電學世界的一扇大門。從簡單的電池檢測到複雜的電路除錯，伏特計都是您不可或缺的良伴。只要掌握了正確的操作技巧並時刻注意安全，您一定能游刃有餘地運用它，解決各種與電壓相關的問題！
