同軸電纜怎麼做深入解析同軸電纜的製造工藝與連接實務

同軸電纜，這個在現代通訊領域無處不在的元件，從有線電視、網際網路、無線電通訊到監控系統，都扮演著訊號傳輸的關鍵角色。當我們搜尋「同軸電纜怎麼做」時，可能同時在探究其複雜的工業製造過程，也可能好奇如何在實際應用中正確地連接或「製作」一段可用的同軸電纜線。這篇文章將帶您從宏觀的工廠生產流程，到微觀的現場接頭安裝實務，全面解析同軸電纜的「製作」奧秘。

同軸電纜的製造工藝：從原材料到成品

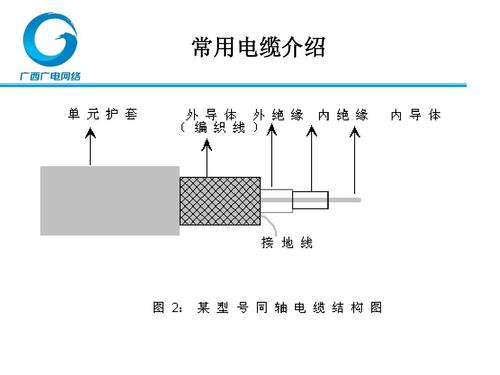

要理解同軸電纜是如何被製造出來的，我們需要深入其結構的核心。一條標準的同軸電纜通常由四個主要部分組成：核心導體、絕緣層、外部導體（屏蔽層）和外被護套。它們的製造過程環環相扣，確保最終產品能高效、穩定地傳輸高頻訊號。

核心導體製作

核心導體是同軸電纜最內部的部分，負責傳輸電氣訊號。

• 材料選用： 最常用的是高純度銅（裸銅或鍍錫銅），因其卓越的導電性。對於某些應用，例如有線電視的長距離傳輸，也可能使用銅包鋼（Copper Clad Steel, CCS），它兼具鋼的強度和銅的導電性。
• 加工方式： 核心導體可以是實心單股線，也可以是多股絞線（多股絞線在彎曲時有更好的柔韌性）。製造過程中，銅線會經過精密的拉伸（Wire Drawing）工序，使其達到所需的直徑和表面光潔度，確保訊號傳輸的均勻性。

絕緣層（介電質）擠出

緊密包裹在核心導體外部的是絕緣層，也稱為介電質。它的主要功能是將核心導體與外部導體隔開，並決定電纜的特性阻抗。

• 材料選用： 常見的絕緣材料包括聚乙烯（Polyethylene, PE）、發泡聚乙烯（Foamed PE）、聚四氟乙烯（Polytetrafluoroethylene, PTFE，即鐵氟龍）等。這些材料具有優異的絕緣性能和低介電損耗特性。
• 擠出工藝： 絕緣材料會以熔融狀態，透過精密擠出機均勻地擠覆在核心導體外層。對於發泡PE，會引入氣體使其內部形成微小氣泡，這能進一步降低介電常數，從而提高訊號傳輸速度並降低衰減。絕緣層的厚度、密度和均勻性對電纜的特性阻抗至關重要。

外部導體（屏蔽層）形成

在絕緣層外部的是外部導體，也稱為屏蔽層。這是同軸電纜區別於普通雙芯線的關鍵設計，其主要作用是防止外部電磁干擾（EMI）進入電纜，同時也防止內部訊號洩漏。

• 多種結構：
  • 編織網： 最常見的屏蔽方式，由多股細銅線或鍍錫銅線編織而成。編織密度（覆蓋率）越高，屏蔽效果越好。
  • 鋁箔： 通常是鋁聚酯薄膜，具有100%的訊號覆蓋率，能有效阻擋高頻干擾。常與編織網結合使用，形成雙層或多層屏蔽。
  • 鋁管/銅管： 在高頻或高功率應用中，會使用實心或波紋狀的鋁管/銅管作為外部導體，提供最佳的屏蔽效果和機械強度。
• 製造工藝： 編織網透過專用編織機完成；鋁箔則以螺旋纏繞方式包裹在絕緣層外。對於多層屏蔽電纜，會重複這些步驟，例如先一層鋁箔，再一層編織網，甚至多達四層屏蔽。

外被護套擠出

最外層是外被護套，負責保護電纜內部結構不受物理損傷、濕氣、紫外線和化學物質的侵蝕。

• 材料選用： 常用的材料包括聚氯乙烯（Polyvinyl Chloride, PVC）、聚乙烯（PE，常用於戶外電纜，抗紫外線和濕氣能力強）、低煙無鹵（Low Smoke Zero Halogen, LSZH）材料（用於對防火安全有要求的場所）等。
• 擠出工藝： 與絕緣層類似，護套材料透過擠出機均勻地擠覆在屏蔽層外部。護套的顏色、厚度和材料特性根據電纜的用途和環境要求而定。

檢測與包裝

每一段製成的同軸電纜在出廠前，都必須經過嚴格的品質檢測，以確保其性能符合規範。

• 測試項目： 包括特性阻抗（通常為50歐姆或75歐姆）、衰減（訊號損耗）、回波損耗（反射）、介電強度、耐壓、機械強度等。
• 包裝： 檢測合格的電纜會被卷繞成盤或裝入線軸，以便運輸和銷售。

同軸電纜的現場組裝與接線：實用技巧

雖然同軸電纜的製造是一個複雜的工業過程，但在實際應用中，我們經常需要「製作」一段帶有接頭的同軸電纜線，或者進行電纜的連接與修復。這部分將著重介紹如何在現場正確地安裝同軸電纜接頭，使其具備傳輸訊號的功能。

為何需要現場組裝？

現場組裝（或稱端接）是將電纜與連接器（接頭）結合的過程。這是因為：

• 電纜通常以散裝卷出售，需根據實際長度需求裁剪。
• 不同設備需要不同類型的連接器（如F頭、BNC頭、N頭等）。
• 有時電纜損壞需要修復或延長。

準備工作與所需工具

正確的工具是成功組裝的關鍵：

• 同軸電纜剝線鉗（Coaxial Cable Stripper）： 專為同軸電纜設計，能一次性剝除外被、屏蔽和絕緣層，露出正確長度的核心導體。
• 壓線鉗/壓接工具（Crimping Tool）： 用於將接頭的套筒（Ferrule）或中心針壓接到電纜上，確保穩固的機械和電氣連接。
• 電纜剪（Cable Cutter）： 用於整齊地裁剪電纜。
• 所需的同軸連接器（Connectors）： 如F型、BNC型、N型等，選擇與應用相符的類型。
• （可選）萬用表或電纜測試儀： 用於測試連接是否良好。
• 安全手套與護目鏡： 保護雙手和眼睛。

基本步驟：同軸電纜接頭安裝（以常見的壓接式F頭為例）

以下是將壓接式F型接頭安裝到同軸電纜上的標準流程：

1. 精準裁剪電纜： 使用電纜剪將同軸電纜裁剪至所需長度，確保切口平整，無毛邊。
2. 使用剝線鉗剝線：
   • 將電纜插入同軸電纜剝線鉗中。
   • 旋轉剝線鉗數圈，直到其完全切開外被護套、屏蔽層和絕緣層。
   • 小心地移除剝下的廢料，此時應露出一定長度的核心導體、絕緣層和屏蔽編織網。

     通常，剝線鉗會剝出三層：最內部露出銅芯約0.6公分，中間的絕緣層約0.6公分，外部的編織網部分保留約0.6公分。
3. 處理屏蔽層：
   • 小心地將外部的編織網（屏蔽層）向後翻折，使其覆蓋在外被護套上。確保編織網保持完整，沒有散開的銅絲碰到核心導體。
   • 如果電纜有鋁箔屏蔽，也應小心地將其向後翻折。
4. 安裝連接器主體：
   • 將連接器（例如F頭）的壓縮套筒（或壓接環）套入電纜的屏蔽層和外被護套上。
   • 將連接器的主體（帶有中心孔）小心地推入電纜，直到電纜的中心導體從連接器的前端探出。此時，連接器內部應與電纜的絕緣層緊密接觸，編織網被壓在連接器內部。
5. 檢查中心導體：
   • 檢查電纜的核心導體是否從連接器的中心孔中伸出約0.3到0.6公分（根據接頭類型而定）。
   • 如果過長，可以用斜口鉗小心剪短；如果過短，則需要重新剝線。
6. 壓接固定：
   • 將連接器連同電纜一同放入壓線鉗的正確模具中。
   • 用力握緊壓線鉗手柄，直到連接器的壓縮套筒完全被壓扁，將屏蔽層和外被護套牢固地固定在連接器內部。壓接完成後，連接器應穩固地鎖在電纜上，不能輕易脫落或轉動。
7. 最終檢查：
   • 目視檢查：確保沒有散亂的屏蔽線接觸到中心導體，也沒有中心導體彎曲或損壞。
   • 測試（如果條件允許）：使用萬用表檢查中心導體與屏蔽層之間是否短路（應為開路），並使用電纜測試儀測試訊號連通性。

提示： 除了壓接式接頭，還有旋入式（螺紋式）和壓縮式接頭。壓縮式接頭因其優異的防潮和連接穩定性，在專業安裝中越來越受歡迎，但需要專用的壓縮工具。無論哪種類型，剝線的精確性都是成功的首要條件。

常見接頭類型與應用

了解不同同軸電纜接頭的特性，有助於選擇和組裝：

• F型接頭： 最常見的連接器，用於有線電視（CATV）、衛星電視和寬頻網路（Modem）等。通常用於75歐姆阻抗的電纜。
• BNC型接頭： 廣泛用於視訊監控（CCTV）、無線電通訊、測試儀器和舊式網路（10BASE2乙太網路）等。有50歐姆和75歐姆兩種。
• N型接頭： 適用於較高頻率的無線電通訊、微波應用和天線連接。通常用於50歐姆阻抗的電纜，耐候性較好。
• SMA型接頭： 微型射頻連接器，常用於無線局域網（Wi-Fi）、GPS、行動通訊等小型化設備中。通常為50歐姆阻抗。
• RCA接頭： 雖然常用於音訊和類比視訊，但它並非真正的同軸連接器，其屏蔽效果和高頻特性遠不如F型或BNC型，不適用於高頻訊號傳輸。

同軸電纜的品質要素與選購考量

了解同軸電纜的製造和組裝，能幫助我們更好地判斷其品質。在選購或「製作」同軸電纜線時，以下幾個關鍵要素值得考量：

阻抗匹配（Impedance Matching）

同軸電纜的特性阻抗是其最重要的參數之一。常見的有50歐姆和75歐姆兩種。

• 75歐姆： 主要用於視訊訊號（如電視、DVD、監控錄影機）和數據傳輸（如有線電視數據機）。其設計目標是最小化訊號在電纜中的衰減，特別是在較低頻率範圍。
• 50歐姆： 主要用於射頻（RF）應用，如無線電通訊、蜂窩網路、Wi-Fi天線、測試設備等。它在功率傳輸方面表現更佳。

選擇錯誤阻抗的電纜會導致訊號反射和損耗，嚴重影響傳輸品質。因此，設備與電纜的阻抗必須嚴格匹配。

屏蔽效果（Shielding Effectiveness）

屏蔽層的品質直接決定了電纜抵抗外部干擾和防止訊號洩漏的能力。

• 單層屏蔽： 通常只有一層編織網或一層鋁箔。適用於干擾較少或要求不高的環境。
• 雙層屏蔽： 最常見的是一層鋁箔加一層編織網。提供良好的干擾抑制能力。
• 三層或四層屏蔽： 包含多層鋁箔和編織網，提供優異的屏蔽效果，適用於電磁環境複雜或訊號品質要求極高的場所。

檢查屏蔽層的編織密度和鋁箔的完整性，是判斷品質的直觀方式。

衰減率（Attenuation）

衰減是指訊號在電纜傳輸過程中因能量損耗而導致的強度減弱。衰減率通常以每單位長度的分貝（dB/100m或dB/100ft）表示，且會隨頻率的升高而增加。

• 選擇低衰減的電纜： 對於長距離傳輸，應選擇核心導體較粗、介電質品質高、屏蔽效果好的電纜，以最大限度地減少訊號損耗。

耐用度與環境適應性

電纜的外被護套材料決定了其在不同環境下的耐用性。

• 戶外應用： 需要選用具有抗紫外線（UV）、防水、耐高低溫特性的PE護套電纜。
• 室內應用： PVC護套電纜是標準選擇。對於有消防安全要求的場所，應使用LSZH（低煙無鹵）電纜。

常見問題 (FAQ)

如何判斷同軸電纜的品質好壞？

判斷同軸電纜品質可從多方面著手。首先，觀察其外觀，好的電纜外被護套應平整無瑕疵，印字清晰；其次，檢查線芯，好的銅芯應光亮無氧化；最重要的是，其電氣性能需符合標準，如特性阻抗應準確（例如75Ω±3Ω）、衰減率低，且屏蔽層編織密度高、覆蓋率好，以確保有效的訊號傳輸與抗干擾能力。

為何同軸電纜有50歐姆和75歐姆之分？

這兩種阻抗標準源於不同的應用最佳化。50歐姆電纜在設計上能提供最大的功率傳輸效率，廣泛應用於無線電通訊、發射機等需要傳輸大功率射頻訊號的場合。而75歐姆電纜則在訊號衰減方面有更好的表現，特別適合於視訊訊號（如電視、監控）和寬頻數據傳輸，因為這些應用更關注訊號的保真度和最小化損耗。

同軸電纜可以隨意剪短或延長嗎？

同軸電纜在一定程度上可以剪短或延長，但需注意保持阻抗匹配和接頭安裝品質。過度或不當的剪短、多次連接或使用品質不佳的接頭和連接方式，都可能導致訊號反射、衰減增加，進而嚴重影響傳輸品質，尤其是在高頻應用中。若需延長，建議使用高品質的同軸連接器和阻抗匹配的延長線。

如何避免同軸電纜訊號衰減？

避免訊號衰減的關鍵在於選擇高品質電纜和正確的安裝。選用線徑較粗、材質優良、衰減率低的電纜；避免過長的電纜走線，長度越短越好；確保所有接頭安裝牢固且阻抗匹配，避免鬆動或氧化的連接點；避免電纜過度彎曲、擠壓或遭受物理損傷；在必要時使用訊號放大器或線路均衡器。

為何有些同軸電纜內部會有空氣層或發泡介電質？

部分高品質同軸電纜的絕緣層會採用「發泡」技術，即在絕緣材料（如PE）中注入氣體，使其形成微小的氣泡。空氣（或氣體）的介電常數接近於1，遠低於固體絕緣材料。透過在絕緣層中引入空氣，可以有效降低電纜的整體介電常數，從而提高訊號傳播速度，並顯著減少高頻訊號在傳輸過程中的衰減，提升電纜的傳輸性能。
