二極體誰發明的？探索半導體元件的起源與演進

最近跟一位朋友聊天，他突然丟出一個問題：「欸，你知道二極體到底是誰發明的啊？感覺它無所不在，但好像沒聽過某個單一的『發明人』耶！」這問題可真把我考倒了，畢竟我們每天用的手機、電腦，甚至家裡的LED燈，幾乎都少不了二極體的蹤影。身為一個對科技有點鑽研的人，我當下就覺得，這得好好查查，而且還要查得夠深入、夠完整，才能給出一個令人信服的答案！

說到二極體的發明，其實它並不像愛迪生發明電燈泡那樣，能明確指向某一個人、某一個時間點。它更像是一場漫長而精彩的科學接力賽，由好幾位天才科學家陸續發現、逐步完善。如果非要給一個直接了當的答案，那麼在不同層面，有兩位關鍵人物不得不提：**卡爾·費迪南德·布勞恩 (Karl Ferdinand Braun)** 在1874年發現了半導體的整流效應，為固態二極體奠定了基礎；而**約翰·安布羅斯·弗萊明 (John Ambrose Fleming)** 則在1904年發明了真空管二極體，也就是我們常說的「弗萊明閥」，將這種單向導電的特性首次應用於實際電路中，特別是無線電檢波。但要論現代半導體二極體的真正成熟，則要等到**羅素·奧爾 (Russell Ohl)** 在1940年代初意外發現了PN結的整流特性，那才是半導體二極體邁向主流應用的關鍵一步。

二極體發明的序曲：布勞恩的發現與早期整流現象

要追溯二極體的源頭，我們得回到19世紀末，那個電學和物理學蓬勃發展的年代。那時候，大家對於電的奧秘還在摸索中，很多現象都被視為奇聞異事，等待著被解釋和利用。而我們的故事，就從德國物理學家卡爾·費迪南德·布勞恩說起。他在後來的電子工程史上，可是赫赫有名的人物，陰極射線管（電視機的祖先）就是他的傑作之一，而他對二極體的貢獻，同樣意義非凡。

半導體整流效應的開端：布勞恩的里程碑式發現

1874年，布勞恩在研究各種礦物材料的導電特性時，無意中發現了一個非常奇特的現象：某些晶體（像是方鉛礦，galena）在與金屬尖端（想像一下一根細小的金屬針）接觸時，電流在一個方向上流動得特別容易，而在另一個方向上卻阻力重重，幾乎不怎麼流動。這就是著名的「晶體整流效應」（Crystal Rectification）。

我個人覺得這個發現簡直是劃時代的！要知道，當時人們對半導體的理解幾乎是零，根本不知道這些材料為啥會有這種「單向閥」的行為。布勞恩雖然沒能完全解釋其背後的微觀機制，但他卻精準地描述了這種現象，並意識到其潛在的應用價值。這不就是現代二極體最核心的功能嗎？單向導電！雖然他當時用的只是簡單的點接觸（point-contact），而且效果不如現在的PN結二極體穩定，但毫無疑問，他為固態二極體的研究敲響了第一聲鐘，開啟了這個領域的大門。

愛迪生效應與弗萊明閥的誕生

儘管布勞恩在固態材料上取得了突破，但在真空管領域，另一位巨擘的身影則逐漸浮現。這就是我們熟知的發明大王托馬斯·愛迪生。他在1883年發明燈泡的過程中，偶然發現了一個奇怪的現象：當他在白熾燈泡內放入一根額外的金屬電極，並將其與燈絲分開時，如果電極連接到燈絲的正極，會有電流從燈絲流向電極；但如果電極連接到負極，則沒有電流。這個現象被稱為「愛迪生效應」，但他當時並未深入研究或利用這一特性。

真正將「愛迪生效應」發揚光大，並創造出第一個實用二極體元件的，是英國電機工程師約翰·安布羅斯·弗萊明。弗萊明是馬可尼公司（Marconi Company）的科學顧問，當時無線電技術正在萌芽，最大的挑戰就是如何有效地檢測無線電波，將高頻交流信號轉換成可供耳機或儀器識別的低頻信號。

在1904年，弗萊明靈光一閃，他意識到愛迪生效應中電流的單向流動特性，簡直是為無線電檢波量身定做的！他將燈泡中的燈絲作為陰極，另外設置一個金屬板作為陽極，並將它們密封在一個真空玻璃管中。當燈絲被加熱時，會發射出電子（熱電子發射），這些電子只能從陰極流向正極的陽極，而不能反向流動。這就是歷史上第一個真空管二極體，被他命名為「弗萊明閥」（Fleming Valve）。

弗萊明閥的出現，徹底改變了無線電接收技術。在此之前，無線電檢波主要依賴不穩定且效率低下的礦石檢波器（包括布勞恩發現的晶體整流器），而弗萊明閥提供了穩定可靠的檢波方式，極大地推動了無線電通信的發展。從我的角度來看，弗萊明閥雖然不如現代半導體二極體小巧省電，但它卻是第一次將二極體的單向導電特性應用到一個成熟且具備商業價值的產品中，這在工程實用性上，確實是里程碑。

半導體二極體的現代演進：從礦石到PN結

儘管弗萊明閥風光一時，但真空管二極體體積龐大、耗電量大、壽命有限，這些缺點促使科學家們繼續尋找更優的替代方案。而布勞恩早期在固態材料上的發現，此時顯得愈發有遠見。20世紀初，尤其是二戰前後，對半導體材料的研究達到了前所未有的高度。

礦石收音機的貢獻與局限

在真空管時代，礦石收音機（Crystal Radio）憑藉其簡單、無需電源的特性，風靡一時。這類收音機的核心就是一個「貓鬚」（cat’s whisker）與晶體（通常是方鉛礦或黃鐵礦）接觸的檢波器，它正是布勞恩整流效應的直接應用。操作者需要小心翼翼地調整貓鬚的位置，直到找到一個能有效接收訊號的「熱點」。

但說真的，這種方式實在太考驗耐心了！它的穩定性差、性能不佳，而且需要頻繁調整。儘管如此，礦石收音機仍然在無線電發展初期扮演了重要角色，它證明了固態材料在整流方面的潛力，也為後來的半導體研究提供了寶貴的經驗。可以說，這是科學家們對於半導體二極體最初的、也是最直接的嘗試。

PN結的發現：現代半導體二極體的基石

真正的轉折點發生在20世紀30年代末到40年代初，美國貝爾實驗室（Bell Labs）的科學家們在研究雷達用的微波器件時，意外地取得了突破。其中，**羅素·奧爾 (Russell Ohl)** 的工作尤為關鍵。

奧爾在1940年左右，當時主要在研究高純度矽材料。他偶然發現，某些矽晶體在製造過程中，由於雜質的分佈不均勻，會形成一個天然的「結」（junction）。當他將導線連接到這個結的兩端時，他觀察到這個矽晶體表現出驚人的整流特性——它能夠非常高效地將交流電轉換為直流電。更令人興奮的是，當他將晶體暴露在光線下時，電流會顯著增加，這也是光伏效應（Photovoltaic effect）的早期發現之一。

這個「結」後來被證明是由P型半導體（多數載流子為電洞）和N型半導體（多數載流子為電子）結合而成的，也就是我們現在所說的「PN結」。PN結的發現，徹底改變了半導體整流器的面貌，它比點接觸二極體穩定得多，性能也優異得多。可以這麼說，布勞恩發現了現象，弗萊明應用了現象（在真空管中），而奧爾則揭示了固態材料中現象的本質，並開闢了現代半導體二極體的大道。

從那時起，隨著半導體材料科學和製程技術的飛速發展，特別是肖克利、巴丁和布拉頓在1947年發明了電晶體（同樣在貝爾實驗室），半導體二極體也跟著水漲船高，逐漸取代了笨重的真空管，成為電子電路中不可或缺的基石。我常常在想，如果沒有這些前仆後繼的科學家們，我們現在可能還在使用巨大的真空管設備，那智慧型手機大概只會存在於科幻小說裡吧！

二極體的功能與應用：從整流到多元世界

理解了二極體的發明歷程，我們再來看看它究竟有什麼能耐，能在現代科技中扮演如此重要的角色。二極體的核心功能，簡而言之就是「單向導電」，這就像是一個電子世界裡的「單行道」或「止回閥」。

二極體的核心功能：單向導電

想像一下，如果電流是水流，那麼二極體就是一個只能讓水往一個方向流的水管，如果水想從另一個方向流過來，就會被完全阻斷。在電子學中，這表示二極體在正向偏壓（P區接正極，N區接負極）時，電阻很小，電流可以輕鬆流過；而在反向偏壓（P區接負極，N區接正極）時，電阻極大，幾乎沒有電流流過。這就是它的「整流」特性。

二極體的廣泛應用

正是這個看似簡單的特性，讓二極體成為了電子電路中的「萬金油」。它的應用範圍之廣，簡直超乎想像。以下我列舉一些最常見的應用場景，你就會明白它有多厲害：

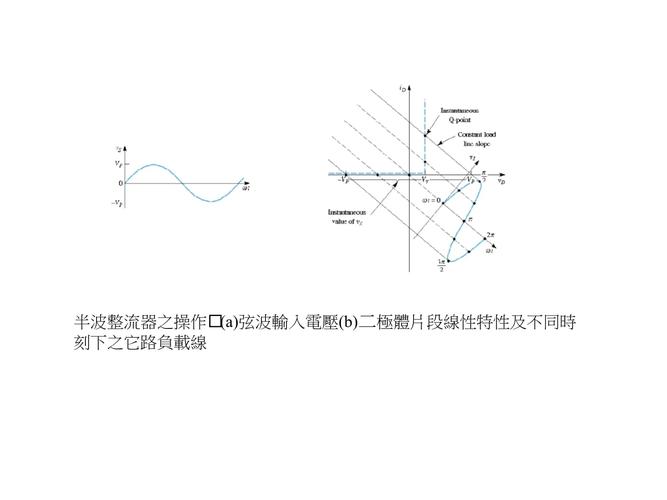

• 整流： 這是二極體最基本也是最重要的應用。它能將交流電 (AC) 轉換為直流電 (DC)，這是所有電子設備（如手機充電器、電腦電源供應器）運作的基礎。沒有整流，我們的設備根本無法運作。
• 檢波： 在無線電接收中，二極體用來從調幅 (AM) 訊號中提取音頻訊號，就像弗萊明閥和礦石收音機那樣。
• 保護： 二極體可以用來保護電路免受電壓瞬變或反向電流的損害。例如，防止繼電器線圈反向電壓損壞驅動電路。
• 穩壓： 特殊的稽納二極體（Zener Diode）可以在其兩端維持一個相對穩定的電壓，常用於電壓基準和穩壓電路中。
• 發光： 發光二極體（LED）可能是大家最熟悉的二極體變種了。當電流通過時，它會發出光，廣泛應用於照明、顯示器、指示燈等。想想看，你家裡的LED燈、手機螢幕，都離不開它喔！
• 光電轉換： 光電二極體（Photodiode）和太陽能電池（Solar Cell）則是利用光線照射PN結產生電流的原理。這就是太陽能發電的基礎，也是光纖通信中接收光訊號的關鍵元件。
• 變容： 變容二極體（Varactor Diode）的電容值會隨著反向偏壓的變化而改變，常用於調諧電路和頻率調變中。

你看，從最基礎的電源轉換，到我們日常生活中的照明，再到尖端的通訊和能源科技，二極體無處不在。它雖然是個小小的元件，卻撐起了整個現代電子世界的骨架。真的，科技的進步往往就是建立在這些看似微不足道，實則關鍵無比的基礎元件上的。

常見二極體類型與簡要特性

隨著半導體技術的進步，二極體家族也變得越來越龐大，針對不同應用需求，發展出了各種各樣的特殊二極體。為了讓大家對二極體的「多樣性」有一個更直觀的認識，我特別整理了一個表格，簡要列出一些常見的二極體類型及其主要應用：

二極體類型	主要特性	典型應用
PN結二極體 (整流二極體)	最基本的二極體，單向導電性強，常用於整流	交流轉直流電源、電源供應器、保護電路
稽納二極體 (Zener Diode)	反向擊穿電壓穩定，可用作電壓參考	穩壓電路、過壓保護
發光二極體 (LED)	通電後能發光，高效率、壽命長	照明、顯示器、指示燈、紅外線遙控
蕭特基二極體 (Schottky Diode)	正向壓降低、開關速度快	高頻整流、開關電源、射頻電路
光電二極體 (Photodiode)	將光訊號轉換為電訊號	光偵測器、光纖通信接收器、遙控接收
變容二極體 (Varactor Diode)	反向偏壓改變時，電容值會變化	射頻調諧電路、頻率合成器
瞬態電壓抑制二極體 (TVS Diode)	當電壓超過某個值時，迅速導通以吸收能量	電路浪湧保護、靜電放電 (ESD) 保護

從這個表格就能看出來，二極體雖然都基於單向導電的原理，但透過材料、結構和製造工藝的調整，它們被賦予了各式各樣的特殊「技能」。這也再次印證了，基礎科學的發現是如何一步步催生出無數實用且改變世界的技術的。

關於二極體的常見問題與深入解析

聊了這麼多二極體的歷史和應用，我知道大家可能還有一些更具體、更深層次的問題。別擔心，我都幫你們想到了！接下來，我就針對幾個常見的疑問，提供更詳細的解答，希望能幫大家徹底搞懂二極體。

二極體發明對現代科技有何影響？

老實說，二極體的發明，對現代科技的影響簡直是「核彈級」的，它的重要性怎麼強調都不為過。如果沒有二極體，我們現在的生活會是完全不同的景象，甚至可以說是無法想像的。

最直接的影響就是電力供應。我們家裡牆上的插座提供的是交流電，但幾乎所有的電子設備，從手機、筆電到電視、冰箱，內部運作都需要穩定、乾淨的直流電。二極體作為整流器的核心，讓交流電轉換成直流電成為可能。試想一下，如果沒有二極體，我們可能還在用笨重的電池組，或者根本無法開發出這麼多依賴直流電的精密電子產品。

其次，它為無線電通信奠定了基礎。從弗萊明閥到後來的礦石檢波器，二極體在早期無線電接收中扮演著將電磁波「解碼」的關鍵角色。沒有它，我們就無法收聽廣播，更別提後來的電視和各種無線通信技術了。可以說，二極體是人類進入「無線時代」的敲門磚。

再者，發光二極體（LED）的出現，徹底改變了照明和顯示技術。LED不僅效率高、壽命長、體積小巧，還能發出各種顏色。它讓手機螢幕變得更亮麗、電視畫面更清晰，也讓照明變得更節能環保。現在路上隨處可見的LED交通號誌、路燈，甚至家裡用的燈泡，都是二極體的功勞。這不僅僅是技術的進步，更是對能源消耗和環境保護的巨大貢獻。

總之，二極體作為最基礎的半導體元件之一，是構建現代電子世界的基石。它就像是電子電路中的「交通警察」，確保電流規規矩矩地單向流動。沒有這個「警察」，整個電子交通系統就會一團糟，我們現在習以為常的數位生活，根本不可能實現。

真空管二極體和半導體二極體有什麼不同？

這是一個非常好的問題，因為它們雖然都叫做「二極體」，但骨子裡可是很不一樣的。可以把它們想像成不同年代、不同材料製造的「單向閥」。

**真空管二極體（弗萊明閥）**：

它的核心是利用了「熱電子發射」原理。在一個抽成真空的玻璃管內部，有一個被加熱的燈絲（陰極），它會發射出電子。管內還有一個金屬板（陽極）。當陽極接正電壓時，電子會被吸引過去，形成電流；當陽極接負電壓時，電子則會被排斥，電流就無法形成。這就實現了單向導電。

• 優點： 在半導體技術成熟之前，是唯一能穩定實現整流的元件，在早期無線電和電子設備中扮演了關鍵角色。
• 缺點：
  • 體積龐大且脆弱，容易損壞。
  • 需要高電壓才能工作，且加熱燈絲會消耗大量能量（想想老電視的耗電量）。
  • 啟動時間長，因為需要預熱燈絲。
  • 壽命相對較短，燈絲會燒斷。

**半導體二極體（PN結二極體）**：

它的核心是利用了半導體材料（主要是矽或鍺）在經過摻雜後形成的「PN結」。P型半導體有多餘的電洞，N型半導體有多餘的自由電子。當P區接正電壓、N區接負電壓時（正向偏壓），電洞和電子會向結區移動並複合，形成電流；當P區接負電壓、N區接正電壓時（反向偏壓），電洞和電子會遠離結區，形成一個耗盡區，阻礙電流流動。這也實現了單向導電。

• 優點：
  • 體積小巧，便於集成到積體電路中。
  • 低功耗，不需要加熱。
  • 開關速度快，響應時間短。
  • 堅固耐用，壽命極長。
  • 成本低廉，易於大規模生產。
• 缺點： 某些特殊應用（如高頻高功率）下，真空管仍有其優勢，但整體而言，半導體二極體已經全面取代了真空管二極體。

從演進來看，半導體二極體是技術的巨大飛躍，它不僅克服了真空管的許多缺陷，也為積體電路和微電子技術的發展鋪平了道路。所以現在我們幾乎看不到真空管二極體，因為半導體二極體實在太好用了！

為什麼二極體能單向導電？其內部機制是什麼？

二極體之所以能單向導電，核心秘密就在於其內部的「PN結」結構。要理解這個，我們得稍微深入一點，談談半導體物理學的概念，但別擔心，我會盡量用白話文解釋清楚。

首先，我們要知道什麼是P型半導體和N型半導體。

• **N型半導體：** 在純淨的矽（或鍺）晶體中摻入少量五價元素（如磷、砷），這些元素有多餘的電子。所以，N型半導體中，自由電子是主要的載流子（負責導電的粒子）。
• **P型半導體：** 在純淨的矽（或鍺）晶體中摻入少量三價元素（如硼、鋁），這些元素會形成「電洞」（可以想像成電子離開後留下的空位）。所以，P型半導體中，電洞是主要的載流子。

當我們把一塊P型半導體和一塊N型半導體緊密地接合在一起時，就形成了「PN結」。在這個交界面上，會發生一些有趣的現象：

1. **形成耗盡區：** 剛接合時，N區的自由電子會擴散到P區與電洞結合，而P區的電洞也會擴散到N區與電子結合。這個過程會讓結區兩側的載流子變少，形成一個幾乎沒有自由電子和電洞的區域，我們稱之為「耗盡區」（depletion region）。這個耗盡區會產生一個內建電場，阻止進一步的擴散。

2. **正向偏壓（順向導通）：** 當我們將外部電源的正極接到P區，負極接到N區時（正向偏壓），外部電場會抵消耗盡區的內建電場。這樣一來，N區的電子和P區的電洞就能夠輕易地越過結區，相互複合，從而形成一個較大的電流。這就像是打開了水龍頭，水（電流）就能順暢地流過去。

3. **反向偏壓（逆向截止）：** 當我們將外部電源的正極接到N區，負極接到P區時（反向偏壓），外部電場會與耗盡區的內建電場方向一致，反而加強了這個電場。這會使得N區的電子和P區的電洞都遠離結區，導致耗盡區變得更寬，電阻變得極大，幾乎沒有電流能夠流過（只有非常微弱的漏電流）。這就像是關閉了水龍頭，水（電流）就被徹底堵住了。

這就是PN結能夠實現單向導電的奧秘。這個結構精妙之處在於，它利用了半導體內部載流子的運動特性，在外部電場的作用下，能夠像一個靈活的「閘門」一樣，控制電流的流向。這也是為什麼現代半導體二極體如此高效且可靠的原因。

有哪些重要的二極體類型？它們各自有什麼獨特之處？

就像上面表格提過的，二極體的家族非常龐大，每個成員都有其獨特的「專長」。我來挑幾個特別重要的，詳細解釋一下：

PN結二極體 (Rectifier Diode)

這是最常見、最基礎的二極體，也是所有其他二極體變種的「老祖宗」。它的主要功能就是整流，把交流電變成直流電。我們手機充電器裡頭，通常就有幾顆這樣的二極體在默默工作呢。它的優點就是穩定可靠、成本低廉，幾乎是所有電子產品電源部分不可或缺的元件。

稽納二極體 (Zener Diode)

稽納二極體可就特別了！它雖然也是單向導電，但它的「絕活」是在反向偏壓達到某個特定電壓值（稱為稽納電壓）時，會發生可控的擊穿，而且在這個擊穿區間，它的電壓幾乎不隨電流變化。這讓它成為了穩壓電路的明星元件。比如說，你想要一個電路始終保持5伏特的電壓，就可以用一個5伏特的稽納二極體來實現穩壓。它的發明對精密電路穩定性的提升，貢獻巨大。

發光二極體 (LED)

LED大概是大家最熟悉、也最直接能看到應用成果的二極體了。它之所以能發光，是因為在正向偏壓下，電子和電洞在PN結處複合時，會將多餘的能量以光子的形式釋放出來。不同的半導體材料和摻雜比例，會決定發出光的顏色。從最初的指示燈、數碼管，到現在普及的節能照明、高清顯示螢幕、甚至是醫療光療，LED的應用範圍持續擴大，完全改變了我們的視覺體驗和能源利用方式。能看到一個小小的元件，照亮了我們的生活，是不是很神奇呢？

蕭特基二極體 (Schottky Diode)

蕭特基二極體有點特別，它不是傳統的PN結，而是金屬與半導體直接接觸形成的結。這個結構讓它擁有了兩個非常重要的特性：一是正向壓降（導通時兩端的電壓差）非常低，這意味著它導通時損耗的能量更少，效率更高；二是它的開關速度非常快，幾乎沒有傳統PN結二極體的「反向恢復時間」問題。因此，蕭特基二極體在需要高效率、高頻率工作的電路中，比如開關電源、射頻（RF）電路中，是不可或缺的元件。

光電二極體 (Photodiode)

光電二極體是另一個非常酷的二極體。它能夠將光訊號轉換為電訊號。當光子照射到它的PN結時，會產生電子-電洞對，進而形成電流。這讓它成為了光感測器、光纖通信接收器、遙控器接收端的核心元件。甚至是太陽能電池，從本質上說，也是一種大型的光電二極體陣列，將太陽能轉化為電能。它的存在，讓人類得以更有效地利用光線進行通信和能源轉換。

你看，每一個二極體家族的成員，雖然都繼承了「單向導電」的基因，但透過對材料和結構的精妙設計，它們被賦予了獨特的超能力，解決了各種各樣的實際工程問題。這也再次證明了基礎科學研究的重要性，沒有這些底層的發現和元件創新，我們的現代科技文明根本無從談起。

總之，二極體的發明，是一個漫長而多線並行的過程。從布勞恩對半導體整流現象的觀察，到弗萊明將真空管二極體實用化，再到奧爾發現PN結並開啟現代半導體二極體的時代，每一個環節都不可或缺。它並非單一英雄的壯舉，而是一代又一代科學家和工程師共同努力、智慧累積的結晶。所以，下次當你使用任何電子產品時，不妨想想這些小小的二極體在背後默默付出的巨大貢獻吧！
