深入解析：主機板PCH晶片到底是什麼？
在電腦主機板錯綜複雜的電路板上，有一顆常被提及卻又神秘的晶片，它就是PCH（Platform Controller Hub）。對於許多電腦使用者而言，PCH這個詞彙可能不如CPU、GPU或記憶體來得耳熟能詳，然而，它卻是確保您的電腦系統能夠順暢運作、所有周邊設備能夠正常溝通的關鍵核心。那麼，究竟主機板PCH是什麼？它又扮演著什麼樣的角色呢？本文將帶您詳細了解。
PCH的完整名稱與其在主機板上的定位
PCH的全名是「Platform Controller Hub」，中文意為「平台控制器中樞」。顧名思義，它在主機板上扮演著一個中央樞紐的角色，主要負責管理與整合絕大多數的輸入/輸出（I/O）功能，以及連接各種外部裝置與內部組件的橋樑。簡單來說，CPU負責執行運算，而PCH則負責讓CPU能夠與各種「周邊設備」進行溝通。

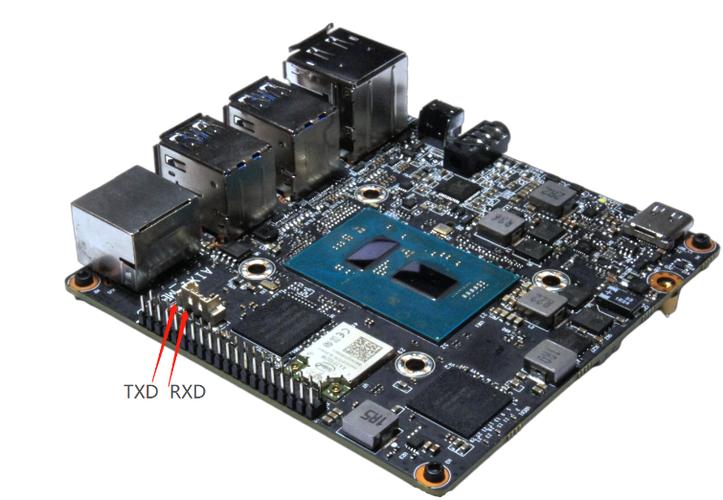

這顆晶片通常位於主機板的下半部，靠近SATA連接埠、PCIe插槽和USB連接埠等位置，且經常會被一片散熱片覆蓋，因為它在運作時也會產生一定的熱量。
為何會出現PCH？從「南北橋」架構說起
要了解PCH的由來，我們必須回顧一下過去的主機板架構。在PCH出現之前，主機板上通常有兩顆主要的晶片組，被稱為「北橋（Northbridge）」和「南橋（Southbridge）」。
- 北橋（Northbridge）： 負責處理與CPU、記憶體（RAM）以及高速繪圖卡（AGP或PCIe）之間的高速數據傳輸。它通常與CPU距離較近，且需要較大的散熱裝置，因為它是系統中資料傳輸的關鍵瓶頸。
- 南橋（Southbridge）： 負責處理速度較慢的I/O功能，例如USB、SATA、PCI插槽、音效、網路、BIOS以及其他周邊設備的控制。
這種「南北橋」的架構雖然運作多年，但也存在一些限制：
- 資料傳輸延遲： CPU需要透過北橋才能與記憶體和顯示卡溝通，再透過北橋和南橋才能與其他I/O設備溝通，這會增加資料傳輸的延遲。
- 設計複雜度： 兩顆獨立的晶片增加了主機板的設計複雜度和成本。
- 功耗與散熱： 北橋晶片因處理高速傳輸，功耗和發熱量較大。
Intel的戰略轉變：整合與效率化
為了克服這些限制，Intel在2008年推出了Nehalem微架構（如Core i系列處理器），並開始將北橋的大部分功能，特別是記憶體控制器（Memory Controller）和部分PCI Express通道，直接整合到CPU內部。這項變革使得CPU可以直接與記憶體和顯示卡溝通，大幅提升了記憶體頻寬和資料傳輸效率，降低了延遲。由於北橋的主要功能已經被CPU吸收，原先南橋所負責的I/O管理功能，便被重新命名並升級為PCH（Platform Controller Hub）。因此，PCH可以被視為是南橋晶片的「繼承者」和「進化版」。
這種架構的改變，使得主機板設計更加簡潔，CPU與記憶體、顯示卡之間的溝通更為直接，而PCH則專注於管理各種周邊設備與低速I/O，提升了整體系統的效率與穩定性。
PCH的關鍵功能與負責區塊
PCH雖然不再負責記憶體和主要PCIe顯示卡通道的直接管理，但它所掌管的範圍依然龐大且關鍵。它負責連結和管理主機板上絕大多數的外部連接埠和內部元件，確保它們能與CPU協同運作。以下是PCH的主要功能與負責區塊：
- USB連接埠管理： 負責管理主機板上的所有USB連接埠，從鍵盤滑鼠到外接硬碟、印表機等，確保資料能夠高速穩定地傳輸（包括USB 2.0、USB 3.0/3.1/3.2、USB Type-C等）。
- SATA連接埠控制： 控制所有SATA連接埠，用於連接傳統硬碟（HDD）、固態硬碟（SSD）以及光碟機等儲存裝置，支援AHCI和RAID等功能。
- PCIe通道提供（次要）： 除了CPU提供的主要PCIe通道給顯示卡外，PCH也提供額外的PCIe通道，用於連接M.2 NVMe SSD、Wi-Fi/藍牙模組、網路卡、音效卡或其他擴充卡等。這些通常是速度要求相對較低的周邊設備。
- 網路（LAN/Ethernet）控制器： 通常PCH會整合或連接到網路晶片，管理有線網路功能。
- 音效（Audio）控制器： 管理整合式音效晶片，處理聲音輸入輸出。
- SPI（Serial Peripheral Interface）： 主要用於連接BIOS/UEFI晶片，儲存主機板的韌體程式。
- LPC（Low Pin Count）： 用於連接一些傳統的低速設備，如超級I/O晶片（管理PS/2、序列埠、並列埠等，雖然現在較少見），以及信任平台模組（TPM）。
- SMBus（System Management Bus）： 用於系統管理、監測溫度、電壓、風扇轉速等。
- 時脈產生器（Clock Generator）： 提供系統各個元件所需的精確時脈訊號，確保同步運作。
- 電源管理： 負責主機板的電源管理功能，例如休眠、喚醒、待機等狀態的控制。
PCH如何與CPU協同運作？——DMI通道
既然PCH負責了如此多的I/O功能，那麼它又是如何與CPU溝通的呢？在Intel的架構中，PCH與CPU之間透過一條專用的高速鏈路進行通訊，這條鏈路被稱為DMI（Direct Media Interface）。DMI通道的頻寬對於系統的整體I/O性能至關重要。
想像一下，DMI就像是一條CPU與PCH之間的「高速公路」。所有透過PCH連接的設備（如USB裝置、SATA硬碟、網路卡、PCH所提供的M.2 SSD等）的資料，都需要透過這條DMI通道才能與CPU進行交換。因此，DMI的頻寬越高，CPU處理這些I/O請求的效率就越高，避免了瓶頸的產生。
隨著技術的進步，DMI的頻寬也在不斷提升。例如，從DMI 2.0到DMI 3.0，再到最新的DMI 4.0，其傳輸速度都實現了成倍的增長，以應對越來越多高速I/O設備的需求。
PCH晶片組與主機板型號的關聯
當我們談論到Intel的Z系列、H系列或B系列晶片組時，例如Z790、B760、H610等，實際上就是指不同型號的PCH晶片及其所提供的功能集。不同型號的PCH晶片組會決定主機板能夠支援的CPU型號、記憶體超頻能力、PCIe通道數量、USB埠數量與類型、SATA埠數量、M.2插槽數量等。
舉例來說：
- Z系列晶片組（如Z790）： 通常是最高階的PCH，提供最豐富的PCIe通道、最多的USB和SATA埠，並且支援CPU和記憶體的超頻功能，適合追求極致效能的玩家。
- B系列晶片組（如B760）： 定位中階，提供足夠的I/O功能，但不支援CPU超頻，PCIe通道和USB/SATA埠數量也相對少於Z系列，適合主流使用者。
- H系列晶片組（如H610）： 定位入門級，功能相對精簡，I/O介面數量也最少，適合預算有限或需求不高的使用者。
因此，PCH的選擇直接影響到主機板的功能性、擴充性以及價格，是使用者在選購主機板時需要仔細考量的因素之一。
PCH的重要性與對系統效能的影響
雖然PCH本身不直接執行運算或圖形渲染，但它是所有周邊設備能夠順暢運作的基石。它的重要性體現在以下幾個方面：
- 系統穩定性： 一個設計良好、散熱充足的PCH對於維持系統的長期穩定運行至關重要。如果PCH出現故障，可能會導致USB裝置無法識別、硬碟讀取異常、網路不穩定等各種I/O問題，甚至造成系統無法開機。
- 擴充性： PCH所提供的PCIe通道和各種I/O埠，決定了您的主機板能夠安裝多少個M.2 SSD、額外的顯示卡、擴充卡，以及連接多少個USB設備。
- 功能多樣性： 不同的PCH晶片組支援不同的功能，例如USB 3.2 Gen 2×2（20Gbps）、Thunderbolt支援、Wi-Fi 6E/7整合等。選擇合適的PCH能確保您享有所需的功能。
- 避免I/O瓶頸： 高頻寬的DMI通道和充足的PCH PCIe通道，能夠確保高速周邊設備（如NVMe SSD）的性能得到充分發揮，避免資料傳輸成為系統的瓶頸。
簡而言之，PCH是主機板上的「總管家」，負責協調所有「非CPU核心運算」的周邊設備。它的性能和功能直接影響到您電腦的擴充性、穩定性以及日常使用的流暢度。
常見問題（FAQ）
為何PCH被稱為主機板的「南橋」繼承者？
在Intel將原北橋晶片負責的記憶體控制器和部分PCIe通道整合到CPU內部後，原先南橋晶片負責的I/O管理功能便由PCH晶片接替並強化。PCH專注於管理各種低速到中高速的周邊設備（如USB、SATA、網路、音效等），因此被視為南橋的進化與整合版。
主機板上的PCH晶片壞掉會導致什麼問題？
如果PCH晶片損壞，您的電腦可能會出現一系列嚴重的問題，因為它是所有I/O設備的中央控制器。常見的症狀包括：部分或所有USB連接埠無法使用、SATA硬碟無法被識別、網路功能失效、音效輸出異常，嚴重時甚至會導致系統無法啟動或頻繁當機。
PCH的型號（例如Z790與B760）對我選擇主機板有何影響？
PCH的型號直接決定了主機板的功能性、擴充性以及潛在的效能上限。高階的PCH（如Z系列）通常支援CPU和記憶體超頻，提供更多的PCIe通道、USB和SATA連接埠，適合追求極致性能和擴充性的用戶；而入門級的PCH（如H系列）功能相對簡約，擴充性較少，但價格更實惠，適合基本使用需求。
PCH與CPU之間的DMI通道有什麼作用？
DMI（Direct Media Interface）是Intel CPU與PCH之間專用的高速通訊鏈路。它的作用是作為CPU與PCH所連接所有周邊設備（如USB、SATA、PCH提供的M.2 SSD、網路卡等）之間的資料傳輸通道。DMI的頻寬大小直接影響到這些I/O設備與CPU之間資料交換的效率，高頻寬的DMI能有效避免I/O瓶頸。
PCH是否會直接影響遊戲效能？
PCH本身不直接執行遊戲的運算或圖形渲染，因此不會直接影響遊戲的FPS（每秒幀數）。遊戲效能主要取決於CPU、GPU和記憶體。然而，PCH透過提供高速的M.2 NVMe SSD通道、穩定的網路連接以及足夠的USB頻寬，間接影響遊戲的載入速度、多人遊戲的網路延遲以及周邊設備的響應速度，這些都會影響遊戲體驗的流暢度。
結論
總結來說，主機板PCH晶片是現代電腦系統中不可或缺的「平台控制器中樞」。它承襲了傳統南橋晶片的職責，並透過與CPU更直接的DMI通道協同運作，負責管理絕大多數的I/O功能和周邊設備。雖然它不如CPU和GPU那樣引人注目，但其重要性不容小覷，它直接關乎到電腦的穩定性、擴充性以及各種外設的正常運作。理解PCH的功能，能幫助您在選購和組裝電腦時做出更明智的決策，確保您的系統能夠滿足日益增長的使用需求。
