三菱plc深度解析：從基礎到高階，掌握您的自動化關鍵！
在現代工業自動化領域，可程式邏輯控制器（Programmable Logic Controller, PLC）扮演著舉足輕重的角色，它們是工廠自動化、智能製造的核心。而在眾多PLC品牌中，三菱電機 (Mitsubishi Electric) 的PLC產品以其卓越的性能、高度的穩定性、豐富的功能和廣泛的應用，長期以來佔據著市場的領先地位。無論是小型機械設備的自動化，還是大型複雜生產線的控制，三菱PLC 都能提供高效可靠的解決方案。
本文將作為一份詳細且全面的指南，深入探討三菱PLC 的各個面向，從其基礎概念、核心優勢，到主要產品系列的特性、程式設計軟體，乃至於如何根據您的需求進行選擇，幫助您更深入地了解並運用這一強大的自動化工具。
Table of Contents
三菱PLC是什麼？為何選擇它？
PLC的基礎概念與三菱的領航地位
PLC是一種專為工業環境設計的數位操作電子系統，它使用可程式記憶體儲存指令，執行如邏輯運算、順序控制、計時、計數和算術運算等功能，並透過數位或類比輸入/輸出模組控制各種機械和生產過程。簡單來說，PLC就是工業控制系統的「大腦」。
三菱PLC 憑藉其數十年在自動化領域的深耕，累積了豐厚的技術實力與市場口碑。從早期的MELDAS系列，到如今先進的iQ-R系列，三菱PLC 不斷推陳出新，引領著工業自動化的發展方向。其在全球市場的巨大佔有率，證明了其產品的可靠性與創新能力，深受各行各業用戶的信賴。
三菱PLC的卓越優勢
- 高度穩定與可靠： 專為嚴苛的工業環境設計，具備優異的抗干擾能力和長期的穩定運行特性，降低停機風險。
- 卓越的性能表現： 提供從高速、高精度控制到大量資料處理的各種解決方案，滿足不同應用對性能的需求。
- 豐富的產品線： 涵蓋從微型PLC到模組化、整合型PLC的多個系列，可滿足不同規模、不同複雜度的應用需求。
- 強大的擴展性與彈性： 模組化的設計使得系統能夠根據需求靈活擴展，支援多種通訊協定，便於與其他設備整合。
- 友善的程式設計環境： 統一的開發軟體平台（如GX Works系列），提供多種程式語言，簡化開發流程。
- 全球性的技術支援與服務： 擁有遍布全球的銷售與服務網絡，提供專業的技術支援、培訓與售後服務。
三菱PLC的主要系列介紹
三菱PLC 家族擁有眾多成員，每個系列都針對不同的應用場景和性能需求而設計。了解這些系列的特性，有助於您選擇最適合的產品。
FX系列：小型控制器之王
FX系列 是三菱PLC 中最廣泛應用的小型控制器系列，以其高性價比、緊湊設計和易於使用的特性而聞名。它是取代傳統繼電器控制的理想選擇，適用於中小型設備的自動化控制，如包裝機械、紡織機械、小型機床等。
-
主要型號：

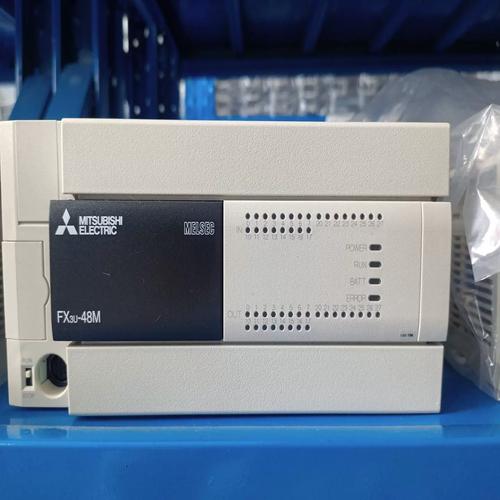

- FX3U系列： 經典的第三代小型PLC，具備高速處理能力和豐富的內建功能。
- FX5U系列 (iQ-F)： 新一代高性能微型PLC，屬於iQ Platform兼容的iQ-F系列，速度更快，內建乙太網路、模擬量輸入輸出等，更具擴展性，能與iQ-R系列無縫整合。
- 特色： 一體化設計（CPU、電源、輸入/輸出整合）、指令豐富、易於入門、成本效益高。
Q系列：高性能模組化平台
Q系列 是三菱PLC 的旗艦級模組化控制器，專為複雜、大型的自動化系統設計。其模組化的架構允許用戶根據需求自由組合CPU模組、電源模組、輸入輸出模組、特殊功能模組（如運動控制、網路通訊等），具備卓越的處理速度、強大的記憶體容量和豐富的擴展能力。
- 主要型號： QCPU系列，涵蓋通用型、高性能型、製程控制型等多種CPU。
- 特色： 模組化設計、支援多CPU系統、高達數千點的I/O控制、豐富的特殊功能模組、強大的網路通訊能力、適用於大型生產線、DCS系統、運動控制應用等。
L系列：中階控制器的新選擇
L系列 是三菱PLC 家族中相對較新的成員，定位於FX系列和Q系列之間，為中型自動化系統提供了一個精巧、高效、易用的解決方案。它具備內建乙太網路、USB介面、SD卡插槽等現代化功能，非常適合分散式控制系統和數據處理應用。
- 特色： 精巧的尺寸、內建豐富功能、優異的通訊能力、易於系統整合、適用於設備製造商和系統集成商。
iQ-R系列：次世代自動化平台
iQ-R系列 是三菱電機 邁向「智慧製造」和「工業4.0」的核心平台，它代表了PLC技術的未來方向。這是一個革命性的整合型控制器平台，具備超高速處理能力、即時資料交換、強大的網路安全性，以及與IT系統無縫連接的能力。
-
特色：
- 極致性能： 超高速CPU，實現微秒級的週期時間，處理複雜演算法和大量數據。
- 整合平台： 將PLC、運動控制器、機器人控制器、CNC等功能整合於單一基板上，簡化系統架構。
- 卓越連接性： 支援多種高速工業網路，如CC-Link IE Field Basic、CC-Link IE TSN，實現設備間的高效通訊。
- 數據驅動： 強大的數據處理與分析能力，支援資料採集、儲存與雲端連接，為預測性維護和生產優化提供基礎。
- 網路安全： 內建多層安全機制，保護控制系統免受網路威脅。
- 應用： 智慧工廠、大規模複雜系統、高速高精度運動控制、多軸機器人整合、大數據分析與物聯網應用。
三菱PLC的核心功能與應用領域
強大的通訊與網路能力
在智慧製造的時代，設備間的互聯互通至關重要。三菱PLC 支援多種主流工業通訊網路，確保與現場設備、上位機、SCADA系統、MES/ERP系統的無縫數據交換：
- CC-Link/CC-Link IE Field Basic/CC-Link IE TSN： 三菱電機 自主開發的高速開放式現場網路，提供高頻寬和確定性通訊，尤其適合高速分散式控制和即時數據傳輸。
- 乙太網路 (Ethernet/IP)： 廣泛使用的通用網路協議，便於與辦公網路、雲端服務等連接。
- Modbus RTU/TCP： 常見的串列和乙太網路通訊協議，用於連接各種第三方設備。
- Profinet/Profibus： 支援主流的歐洲工業網路協議，提高系統兼容性。
這些強大的通訊能力使得三菱PLC 能夠成為工業物聯網 (IIoT) 的關鍵節點，實現數據採集、遠端監控和智慧決策。
精準的運動控制
三菱PLC 在運動控制領域表現卓越，其集成的運動控制功能模組能夠實現多軸同步控制、軌跡插補、電子凸輪、飛剪等複雜運動功能。結合三菱伺服系統 (MELSERVO系列)，可以為自動化設備提供高精度、高速、高響應的運動控制解決方案，廣泛應用於：
- 包裝機械： 精準定位、同步封裝。
- 印刷機械： 套色精準、高速運行。
- 機器人應用： 座標轉換、路徑規劃。
- 半導體設備： 微米級定位精度。
高度的擴展性與彈性
無論是I/O點數的擴展，還是特殊功能模組的增加，三菱PLC 都提供了極大的彈性。用戶可以根據專案需求，隨時增減模組，這大大降低了初始投資，並為未來的升級預留了空間。例如，從幾十個I/O點的小型應用，可以無縫擴展到數千甚至上萬個I/O點的龐大系統。
廣泛的應用產業
三菱PLC 的多功能性和可靠性使其能夠勝任各行各業的自動化需求：
- 汽車製造： 生產線控制、焊接機器人、塗裝車間自動化。
- 食品飲料： 填充、包裝、輸送帶、製程控制。
- 半導體與電子： 晶圓處理、SMT設備、組裝測試。
- 物流倉儲： 自動倉儲系統、AGV導航、分揀線。
- 水處理與環境工程： 泵浦控制、閥門管理、監測系統。
- 建築自動化： HVAC系統、照明控制、能源管理。
- 機械設備製造： 各類專用機、工具機、包裝機等。
三菱PLC的程式設計軟體
良好的程式設計軟體是PLC應用效率的關鍵。三菱電機 為其PLC產品提供了強大且易於使用的開發環境。
GX Works系列軟體簡介
- GX Works2： 這是針對三菱Q系列、FX系列（如FX3U）等多款PLC的整合型工程軟體。它提供多種程式語言，如梯形圖 (Ladder Diagram)、指令表 (Instruction List)、結構化文本 (Structured Text)、SFC (Sequential Function Chart) 等，滿足不同工程師的習慣和專案需求。GX Works2 介面直觀，功能齊全，是許多資深工程師的首選。
- GX Works3： 這是專為iQ-R系列和新一代FX5U (iQ-F) 等PLC設計的統一平台工程軟體。GX Works3 採用了更現代化的介面設計和更強大的功能，支援更多元的程式語言和高級功能，如模組化程式設計、版本管理、模擬功能等，大幅提升了開發效率和程式品質。它是實現「智慧製造」的軟體基石。
程式語言與開發環境
三菱PLC 的程式設計軟體遵循IEC 61131-3國際標準，提供多種程式語言，讓工程師可以根據專案複雜度、程式邏輯和個人習慣選擇最適合的語言：
- 梯形圖 (Ladder Diagram, LD)： 最傳統也是最常用的PLC程式語言，類似於繼電器控制電路圖，直觀易懂。
- 指令表 (Instruction List, IL)： 類似於組合語言，提供更底層的控制，適合追求效率的資深工程師。
- 結構化文本 (Structured Text, ST)： 類似於高階程式語言（如Pascal、C），適合實現複雜的數學運算、數據處理和演算法。
- 順序功能圖 (Sequential Function Chart, SFC)： 適合控制有明確步驟順序的流程，便於管理複雜的生產流程。
此外，這些軟體還提供了豐富的調試工具、模擬器、診斷功能，以及與HMI/SCADA軟體（如GT Designer系列）的無縫連接，大大簡化了開發、調試和維護工作。
如何選擇適合您的三菱PLC？
選擇合適的三菱PLC 需要綜合考量多個因素，以確保其性能滿足需求，同時具備成本效益和未來擴展性。
考量因素：需求、預算、未來擴展
- I/O點數需求： 評估您需要控制的輸入（感測器、按鈕等）和輸出（馬達、電磁閥等）點數。FX系列適合點數較少的應用，而Q系列和iQ-R系列則能支援數千甚至上萬點。
- 控制複雜度與速度： 如果需要高速響應、精準運動控制、複雜演算法或大量數據處理，則需選擇高性能的Q系列或iQ-R系列。一般順序控制FX系列即可勝任。
- 通訊與網路需求： 考慮是否需要與其他設備（HMI、伺服、機器人）、上位機或雲端進行通訊。不同的PLC系列支援不同的通訊協定和介面。
- 功能需求： 是否需要溫度控制、模擬量處理、安全功能、能源監測、資料記錄等特殊功能模組。
- 未來擴展性： 預留未來的升級空間。選擇模組化設計的PLC可以避免重複投資。
- 預算考量： 不同系列的PLC價格差異較大。FX系列通常成本較低，iQ-R系列則屬於高端產品。
- 程式設計熟悉度： 如果您或您的團隊對舊版FX系列或Q系列較熟悉，可以優先考慮這些系列；若追求最先進的開發體驗和未來趨勢，iQ-R系列搭配GX Works3會是更好的選擇。
尋找可靠的供應商與技術支援
購買三菱PLC 不僅是購買產品本身，更是獲得其背後的技術支援和售後服務。建議您選擇三菱電機授權的經銷商或代理商，他們通常能提供：
- 正品保證： 確保產品品質與來源。
- 專業諮詢： 協助您選擇最適合的產品型號。
- 技術支援： 提供程式設計指導、故障排除、現場服務等。
- 備品備件： 確保關鍵零件的供應，減少停機時間。
- 教育訓練： 提供PLC程式設計、操作與維護的專業課程。
小提醒： 在進行任何PLC採購決策前，務必詳細閱讀產品手冊，或諮詢專業的自動化工程師，以確保所選產品能完美符合您的應用需求。
結語
三菱PLC 以其卓越的性能、廣泛的產品線和領先的技術，無疑是工業自動化領域的基石。無論您是需要控制一台小型機器，還是規劃一座智慧工廠，三菱電機 都能提供創新、可靠且具備未來性的自動化解決方案。透過本文的詳細介紹，希望您對三菱PLC 有了更深入的了解，並能為您的自動化旅程做出明智的選擇，共同邁向高效、智慧的工業未來。
常見問題（FAQ）
如何選擇最適合我的三菱PLC型號？
選擇適合的三菱PLC 型號，您需要評估您的應用需求，包括所需的輸入/輸出點數、控制系統的複雜程度、處理速度要求、是否需要運動控制或通訊功能，以及您的預算。一般而言，FX系列適合小型簡易控制，Q系列和L系列適用於中型複雜系統，而iQ-R系列則專為大型、高速、整合度高的智慧製造應用設計。建議參考本文「如何選擇適合您的三菱PLC？」章節進行評估。
為何三菱PLC在工業自動化領域如此受歡迎？
三菱PLC 之所以廣受歡迎，主要歸因於其卓越的穩定性、可靠性、高性能表現以及豐富的產品線。它能夠適應各種嚴苛的工業環境，提供從入門級到高階的多元選擇，並擁有友善的程式設計軟體（GX Works系列）和完善的全球技術支援網絡。這些優勢共同構成了其在市場上的強大競爭力。
三菱PLC常用的程式設計軟體有哪些？如何取得？
三菱PLC 常用的程式設計軟體主要是GX Works系列。針對較舊的FX系列和Q系列，主要使用GX Works2；而針對新一代的iQ-R系列和FX5U等，則推薦使用功能更強大的GX Works3。這些軟體可以透過三菱電機 的官方網站或向其授權經銷商諮詢購買與下載。部分經銷商也會提供試用版或學習版軟體。
三菱FX系列和Q系列PLC之間的主要差異是什麼？
三菱FX系列 是小型一體化PLC，以高性價比和緊湊設計著稱，適用於少量I/O點數、較簡單的順序控制。而Q系列 則是高性能模組化PLC，具有更強的處理能力、更大的記憶體容量和更豐富的擴展性，能支援多CPU系統和多種特殊功能模組，適用於大型、複雜、高速的自動化系統和運動控制應用。
如何學習三菱PLC的程式設計和操作？
學習三菱PLC 可以透過多種途徑。首先，您可以閱讀三菱電機 提供的官方手冊和教學文件，這些資料非常詳細。其次，參加三菱電機 或其授權培訓中心舉辦的專業課程是學習最快、最系統的方式。此外，許多自動化相關的書籍、線上教學影片、技術論壇和社群也能提供寶貴的學習資源和實踐機會。
